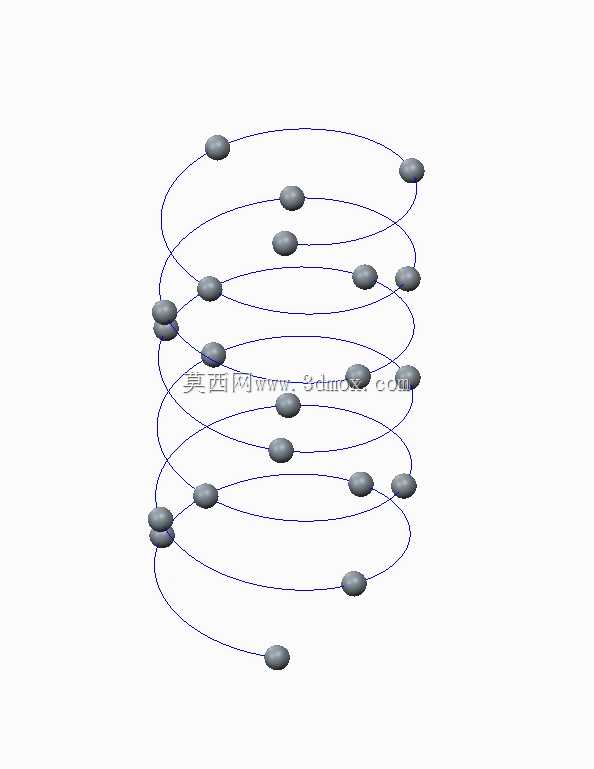

螺旋式轴周同步轨迹曲线结构设计

　　在自动化装配、物料分拣以及多工位联动加工的场景里，经常会遇到需要执行件在沿轴向做等距进给的同时，绕轴完成定角度回转的工况，这类复合运动的轨迹规划如果仅靠零散点位逐点拟合，不仅建模阶段效率低下，实际调试时也容易出现轨迹衔接顿挫、点位偏差超差的问题，这套螺旋式轴周同步轨迹曲线结构，就是针对这类复合运动场景做的路径基准设计。从实际应用层面看，这类轨迹结构可以直接作为多工位回转式上料机构的执行端运动参考，比如在小零件的圆周排布装配工序里，执行端需要沿竖直轴逐次下降固定距离，每下降一个步距就绕轴转过固定角度，对准圆周方向排布的各个装配工位，传统的逐段直线加圆弧拼接的轨迹，在轴向进给和周向回转的切换节点会存在速度突变，

　　容易带动待装配小零件出现偏移，而这套连续的螺旋曲线轨迹，能让轴向移动和周向回转两个运动维度全程保持同步，没有生硬的运动切换节点，运行过程的速度曲线更平滑，能有效降低执行端的冲击振动。从设计思路上看，这套轨迹没有采用常规等螺距螺旋线的单一线条结构，而是在每一圈螺旋路径的对应工位位置设置了定位参考点，这些点位沿轴向的间距完全匹配工位的轴向排布间隔，绕轴的角度偏差控制在装配公差允许的范围内，既保留了螺旋线连续平滑的运动特性，又给每个作业工位预留了明确的定位基准，不需要后续再额外添加点位标注。在建模过程中，先确定轴向的总行程范围，再根据单步作业的进给距离拆分出对应的轴向分段数，结合周向需要覆盖的工位数量计算每一段轴向位移对应的回转角度，

　　保证轴向位移量和回转角度值始终保持固定的比例关系，这样生成的轨迹不会出现某一段轴向走得快周向转得慢、或者周向转到位了轴向还没到位置的错配问题。考虑到实际安装的边界限制，这套轨迹的整体径向尺寸可以根据安装空间灵活调整，所有轨迹点位都分布在固定直径的圆柱包络面内，不会出现径向尺寸突变超出台面安装边界的情况，轴向的总长度可以根据实际工位数量做对应增减，不需要重新调整轨迹的生成逻辑，只需要修改轴向分段数和对应的回转角度参数就能快速适配不同的工位布局。在实际设备适配中，这类轨迹既可以给直驱式的多轴联动机构做运动路径编程参考，也可以作为凸轮机构的轮廓曲线设计基准，当用于盘形凸轮或者圆柱凸轮的轮廓设计时，

　　曲线上的每个定位点对应凸轮的一个工位驱动位置，连续的曲线段对应工位之间的过渡运动段，能避免凸轮轮廓出现尖角导致的从动件运动冲击，延长凸轮和从动件的接触疲劳寿命。另外在一些需要做螺旋式涂胶、螺旋式绕线的工艺场景里，这套带定位点位的螺旋轨迹也能直接作为作业路径参考，每个定位点对应涂胶或者绕线的节点位置，连续的曲线段保证涂胶或者绕线的过程中速度均匀，不会出现胶层厚薄不均、绕线疏密不一致的问题。不同于纯理论的等螺距螺旋线，这套轨迹在首尾两端做了平缓的切入切出段，起始段的轴向进给和周向回转速度从零逐步提升到作业速度，结束段再逐步降到零，避免启动和停止瞬间的惯性冲击导致的轨迹偏移，这部分细节设计在实际高速运行的设备上尤为重要，很多纯理论螺旋轨迹在实际应用时出现的起点过冲、终点定位不准的问题，大多是因为没有考虑加减速段的轨迹过渡。在结构安装适配方面，这套轨迹的所有参考点位都预留了坐标基准，安装时只需要将轨迹的中心轴线和设备的回转主轴轴线重合，就能保证所有点位的周向和轴向位置精度，不需要做复杂的坐标转换，降低现场安装调试的难度。
