厨房水槽防臭下水排水管路结构设计

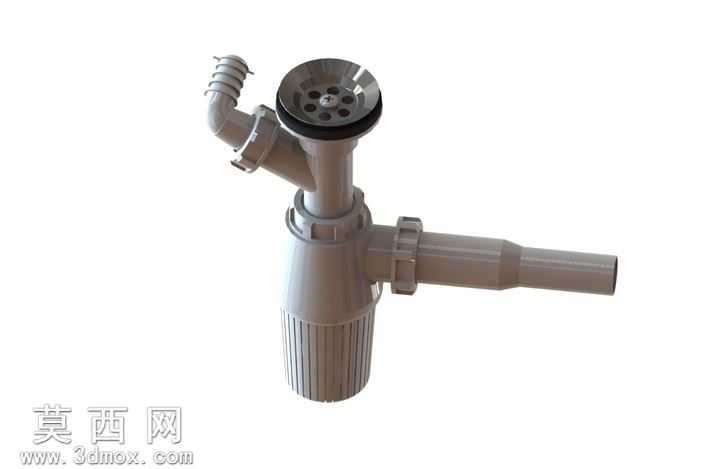

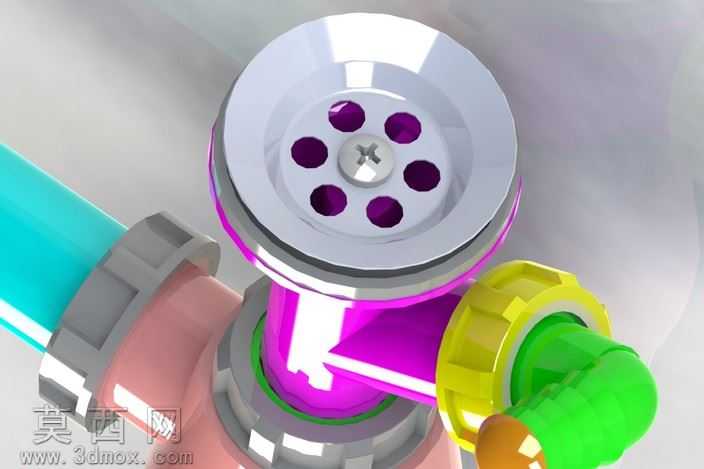

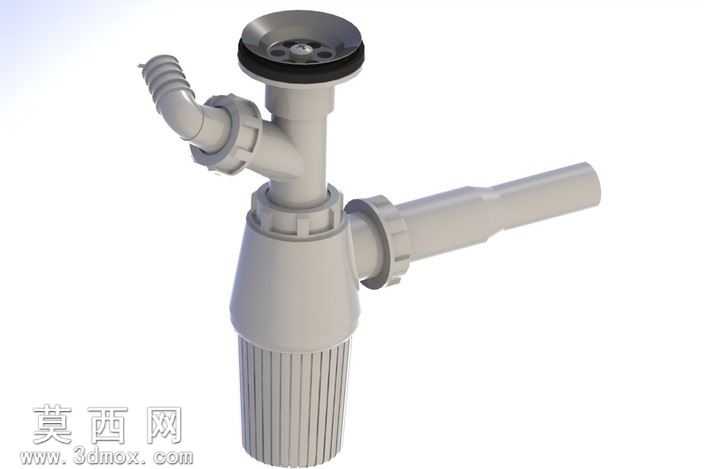

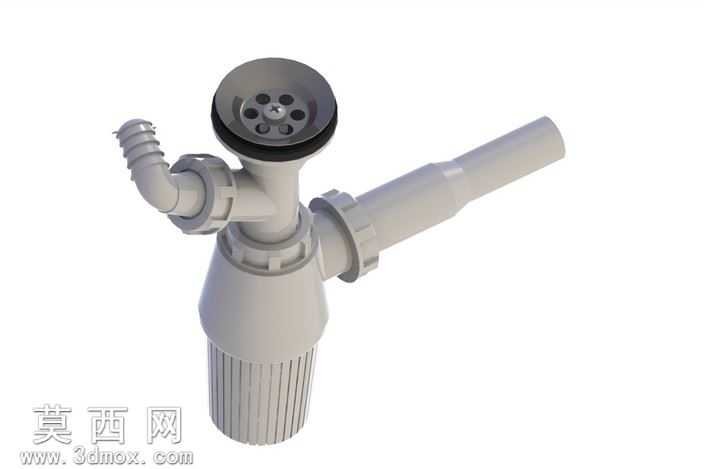

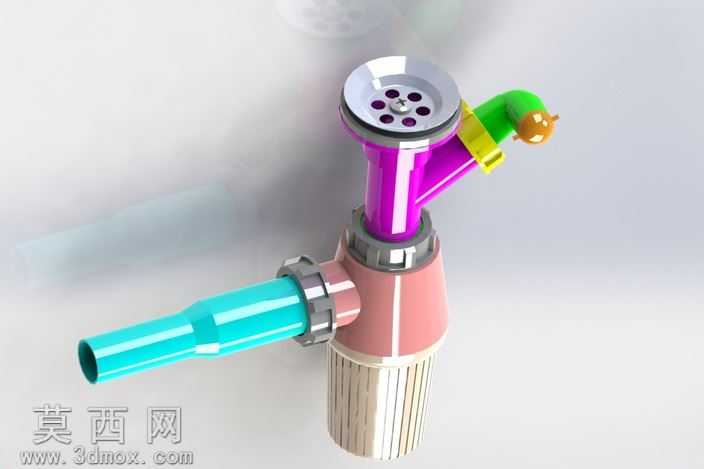

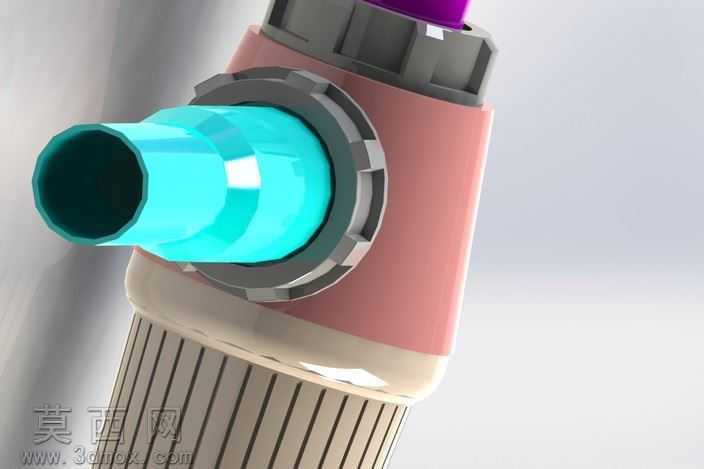

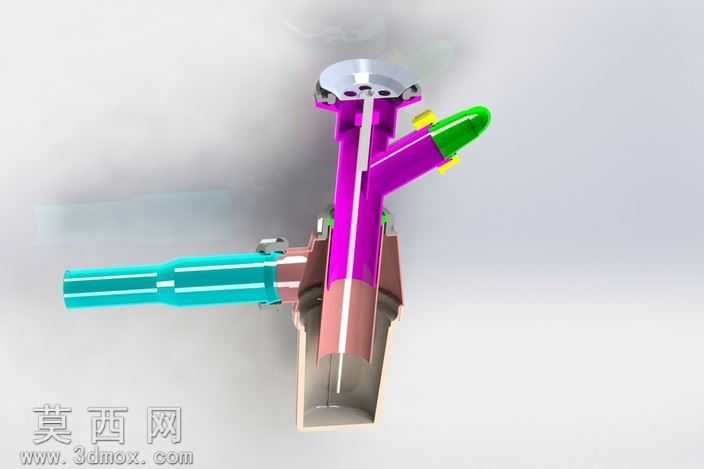

本作品为厨房水槽配套的防臭下水排水组件三维模型，建模过程严格参照家用厨卫排水配件的实际尺寸比例搭建，整体采用自顶向下的装配体设计思路完成各部件的参数化构建。首先完成主体基座的建模，基座上部设计有与水槽落水口匹配的法兰承接结构，内置环形密封槽用于放置橡胶密封圈，保证连接处的水密性，避免渗水问题；基座下部延伸出带竖向格栅的过滤提篮安装腔，提篮表面的格栅缝隙经过尺寸校核，既可以拦截厨余残渣避免管道堵塞，又不会阻碍排水流速，提篮与基座采用卡扣式连接，方便日常拆卸清理积存的杂物。在主体基座的侧部分别设计两个出水接口，其中斜向上的接口为洗碗机排水预留接口，接口外壁设计有多圈环形倒刺结构，用于紧固排水软管，防止软管受压脱落；水平方向的接口为主排水接口，可适配标准厨房下水管路，接口处同样设置有密封连接结构，保证管路连接的密封性。整体管路的防臭结构采用水封式设计思路，通过内部流道的弯折结构形成存水弯，利用留存的水体阻隔排水管道内的异味反窜到室内，相比传统外置存水弯结构更节省橱柜内部空间。模型渲染阶段采用哑光浅灰色硬质塑料材质模拟PP材质的管件质感，密封胶圈部分采用黑色哑光橡胶材质，金属卡箍部分采用浅灰色金属质感材质，各部件的装配间隙经过合理设置，还原真实产品的装配公差，所有接口的连接结构均做了细节还原，包括螺纹段、卡扣位、密封槽等结构都完整呈现，可用于厨卫产品设计展示、家装排水方案演示、五金配件结构教学等场景，模型结构完整，各零件可单独拆分编辑，能够清晰展示防臭下水组件的内部流道走向与各部件的配合关系。
