立式数控雕刻机整机结构三维设计

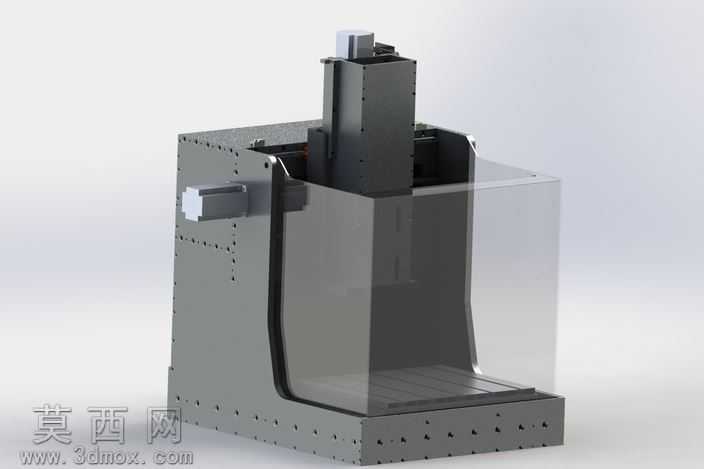

本模型为立式数控雕刻机的整机三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配，严格遵循机械加工设备的设计规范还原真实设备的结构逻辑。建模过程中首先完成床身主体的构建，采用整体式C型铸铁床身结构，对床身的安装孔位、加强筋布局、导轨安装基面都做了精准的特征还原，保证床身结构的刚性表现符合实际加工需求。其次完成三轴传动结构的建模，X轴采用双侧直线导轨搭配丝杠传动的布局，Y轴设置于工作台下方实现前后进给，Z轴采用立式滑枕结构搭载主轴单元，各轴的丝杠支座、伺服电机安装位、导轨滑块、行程限位结构都逐一完成细节建模，还原传动系统的真实装配关系。外防护部分采用半透明亚克力材质做渲染表现，既可以清晰展示内部的机械结构，也还原了设备实际使用中的安全防护设计，主轴单元、操作侧的手轮结构、床身底部的调平脚垫都做了精细化的特征处理。材质渲染阶段，床身与金属结构件采用磨砂铸铁材质，搭配哑光金属漆质感表现铸件的厚重质感，导轨、丝杠等传动部件采用光亮镀铬金属材质，与床身形成质感区分，透明防护板采用半透亚克力材质，设置了合适的折射与反射参数，提升渲染的真实感。设计思路上围绕中小型数控雕刻机的实用化需求，优化了床身的受力结构，缩短Z轴悬伸长度提升加工稳定性，合理规划三轴行程范围适配常规的雕刻加工场景，各部件的装配间隙、安装公差都在建模中做了预留，模型可直接用于结构验证、装配干涉检查以及设备方案展示，完整还原了立式数控雕刻机从床身底座到主轴单元、从传动系统到防护结构的全部机械细节，能够直观呈现该类数控加工设备的结构组成与工作原理。
