DIY小型桌面式激光雕刻切割机三维结构

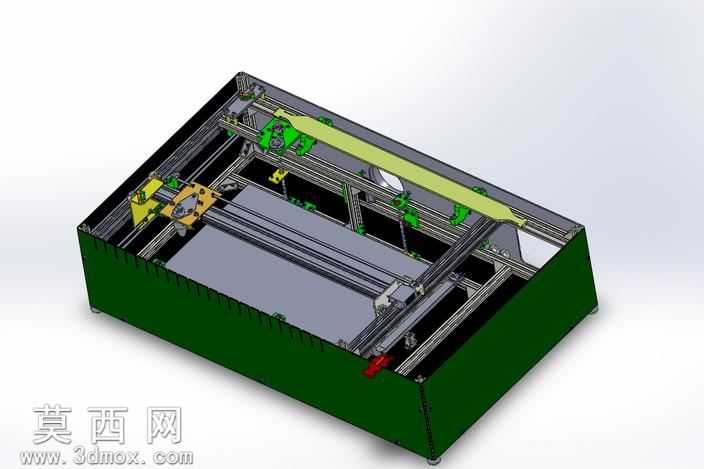

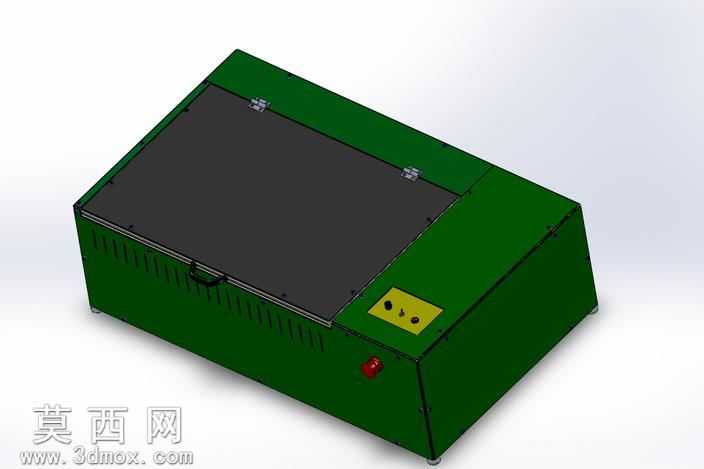

该作品为DIY小型激光雕刻切割机的完整三维建模成果，建模过程中对设备各组成部分进行了1:1比例的精准还原，整体采用开放式框架搭配封闭式侧围的结构设计，外部壳体选用深绿色哑光材质进行渲染，还原了DIY设备常用的钣金外壳质感，框架部分采用银灰色金属材质模拟工业铝型材的表面效果，传动组件分别做了差异化的材质区分：横向运动的横梁采用浅黄绿色工程塑料质感渲染，滑动模组、传动连接件采用亮黄色金属材质突出运动部件的位置，导轨、丝杆等标准传动件采用抛光金属质感表现加工精度，走线槽、固定座等辅助部件采用深灰、黑色工程塑料材质区分功能属性。整体结构采用经典的XY双轴十字传动布局，Y轴传动组件沿设备两侧框架纵向布置，X轴横梁横跨在Y轴滑块之上，激光头安装组件沿X轴横梁做横向运动，配合底部的固定式加工平台，可实现平面范围内的全区域加工覆盖，建模时完整还原了导轨安装位、同步带传动路径、滑块限位结构、激光头安装座、设备底部调平脚杯等细节结构，各运动部件之间的装配间隙、连接孔位、固定方式都按照实际DIY加工的装配逻辑进行设计，没有出现结构干涉、装配错位的问题。设计思路围绕小型DIY设备的易组装、易调试、低成本的核心需求展开，整体框架采用标准铝型材拼接的方式降低加工难度，传动部件选用常见的直线导轨、同步带、步进电机安装位，预留了激光模组、控制电路板、散热风扇的安装空间，侧围外壳采用可拆卸式的结构设计，方便后期对内部组件进行调试、维护与更换，底部平台预留了工件固定的槽位，可适配不同厚度的加工物料。渲染阶段采用均匀的工作室光照环境，清晰展现各部件的结构层次与装配关系，材质参数调整贴合实际DIY设备的常用物料质感，既还原了金属部件的冷硬质感，也体现了塑料组件的哑光特性，整体模型结构完整，装配逻辑清晰，可直接用于DIY设备的组装参考、结构优化与教学演示，能够帮助爱好者快速理解小型激光雕刻切割机的传动原理与装配要点，为自制同类设备提供可靠的三维结构参考。
