CNC用低精度平口钳三维结构设计

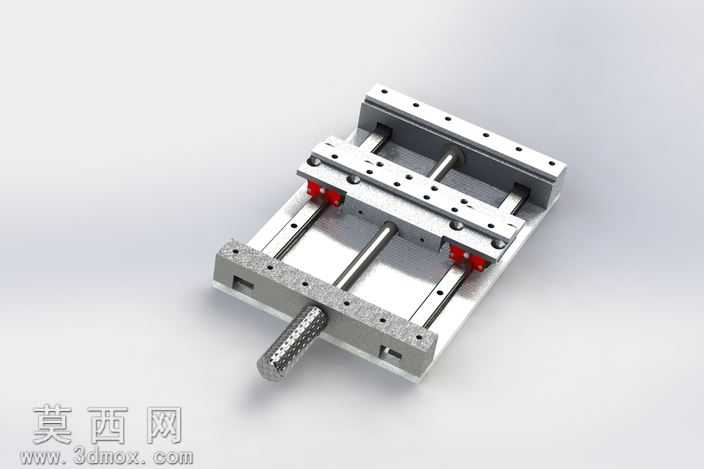

本模型为适配CNC数控加工场景的低精度平口钳工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装的装配逻辑，对各零部件的配合公差、运动行程进行了合理的参数化约束，确保模型可直接用于结构验证与二次设计。模型整体采用模块化设计思路，将钳身底座、滑动钳体、传动丝杆、导向光轴、限位挡块、安装孔位等结构进行独立建模后完成装配，各部件之间的运动副约束清晰，可直观模拟钳口开合的完整动作过程。材质渲染方面，针对不同零部件的实际加工材质进行了区分设置：钳身主体采用铸铁材质的哑光金属质感渲染，还原铸铁件表面细微的砂质纹理与深灰金属色泽；传动丝杆与导向光轴采用调质钢材的亮面金属渲染，表现出精加工表面的金属反光特性；钳口位置的红色缓冲垫块采用硬质工程塑料材质渲染，通过哑光红的色彩区分与金属部件形成视觉层次，同时还原工程塑料的低反光表面特性。结构设计上，底座两侧预留了标准化的T型槽安装孔位，可直接适配多数数控铣床、加工中心的工作台装夹需求；双导向光轴的平行布局保证了滑动钳体运动过程中的直线度，避免钳口偏移影响装夹精度；滚花手柄的纹理细节进行了精细化建模，还原手动操作时的防滑接触结构；钳体表面的减重孔、安装定位孔均按照实际机加工工艺要求进行布局，避免出现工艺不合理的悬空结构、无法加工的死角特征。设计过程中充分考虑了低精度装夹场景的使用需求，简化了高精度平口钳的复杂微调结构，在保证基础装夹稳定性的前提下压缩了制造成本，适合用于数控加工中的粗加工工序、非关键尺寸工件的快速装夹定位，整体结构紧凑，装夹行程适配常规中小型工件的加工需求，各零部件的拆分逻辑符合实际机加工与装配工艺，可直接用于工程出图、3D打印样件验证或者数控加工工装的参考设计。
