多工位同步作业机械手末端执行机构

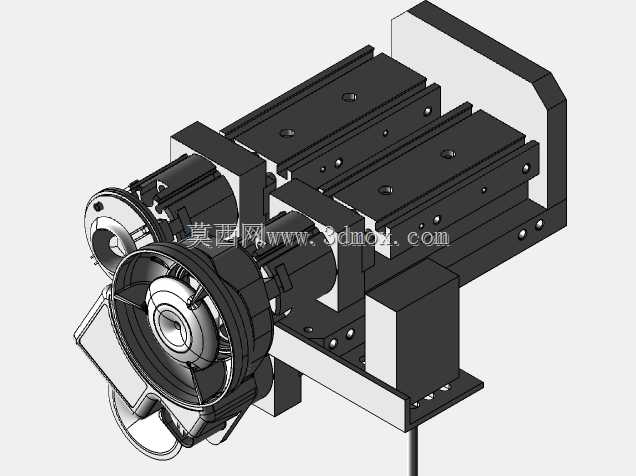

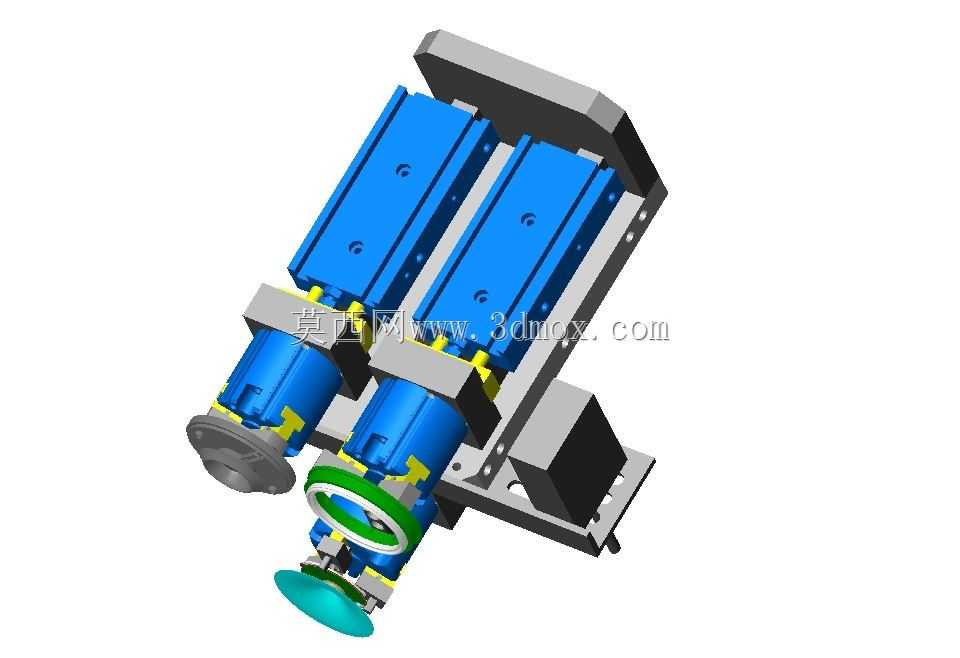

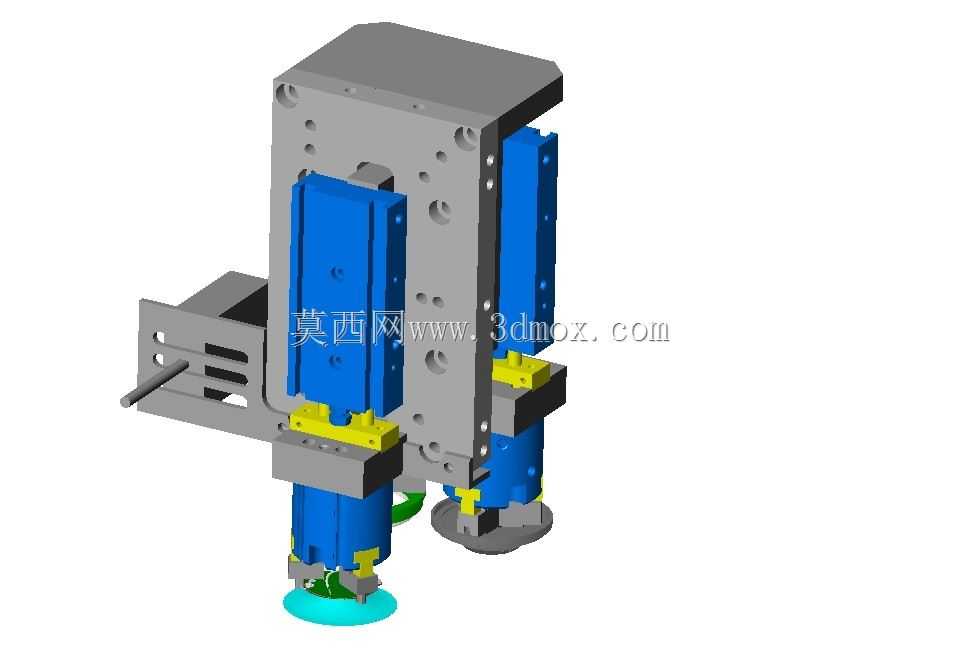

该机构属于自动化装配生产线的机械手末端作业单元，主要应用于安防报警器、小型电子发声器件的批量组装生产场景，适配流水线式连续作业节拍，可直接搭载于水平多关节机械手或直线模组滑台末端，替代传统人工完成声源单元的多部件同步组装工序，解决单工位单工具作业效率低、多工序定位误差累积的生产痛点。在实际生产场景中，该机构可跟随机械手移动至供料位、组装位、下料位等不同工位，单次行程即可完成三个独立部件的取放、对位、压装动作，大幅压缩单产品组装的辅助作业时间，适配中小型电子制造车间的柔性化生产需求，可兼容多款同规格尺寸的报警器声源单元组装，无需大幅调整安装位即可快速换产。从功能特性来看，该机构集成三组独立的作业执行组件，每组组件对应一个待组装部件的作业流程，三组组件采用并行布局设计，可同步完成取料动作，在到达组装工位后可按照装配工艺顺序依次完成部件的对位压合，其中末端带柔性吸盘的组件负责薄型发声膜片的取放，避免刚性接触刮伤膜片表面，另外两组带定位夹持结构的组件分别负责壳体与发声元件的夹持对位，保证各部件的同轴度装配要求。整体设计思路围绕紧凑化、高刚性、易维护展开，主体安装支架采用一体化加工的金属结构件，保证三组执行组件在高速往复运动过程中不会出现位置偏移，各执行组件采用模块化快拆设计，单个组件出现磨损或故障时可单独拆卸更换，无需拆解整个机构，降低产线停机维护时长；驱动部分采用两组平行布置的线性驱动单元，分别控制不同组件的进给行程，可根据不同部件的压装需求单独调整进给速度与压合力度，避免压损脆弱的电子元器件。外形尺寸方面，该机构整体采用窄型平行布局，横向安装宽度控制在较小范围内，可适配狭窄的流水线工位空间，安装法兰采用标准接口设计，可直接匹配市面上主流的机械手末端安装孔位，无需额外制作转接板；安装边界预留了足够的管线布置空间，驱动气管、传感器线缆可沿支架内部的走线槽布置，避免机械手运动过程中管线与周边设备发生剐蹭干涉，机构的运动行程经过精准核算，最大进给距离可覆盖报警器声源单元组装所需的全部压合行程，同时预留了安全缓冲距离，避免超程损坏工件或机构本身。
