手推车配套气动升降作业装置结构设计

　　在生产车间的物料转运环节，手推车承担着工位间短距离物料输送的核心职能，但常规手推车仅具备平面转运能力，面对不同高度工位的物料上下料需求时，往往需要人工搬抬完成高度差适配，不仅作业效率偏低，长期重复搬抬重物也容易造成作业人员腰肌劳损等职业损伤，这款配套手推车使用的气动升降装置，正是针对这一车间实际作业痛点开发的专用辅助作业结构。

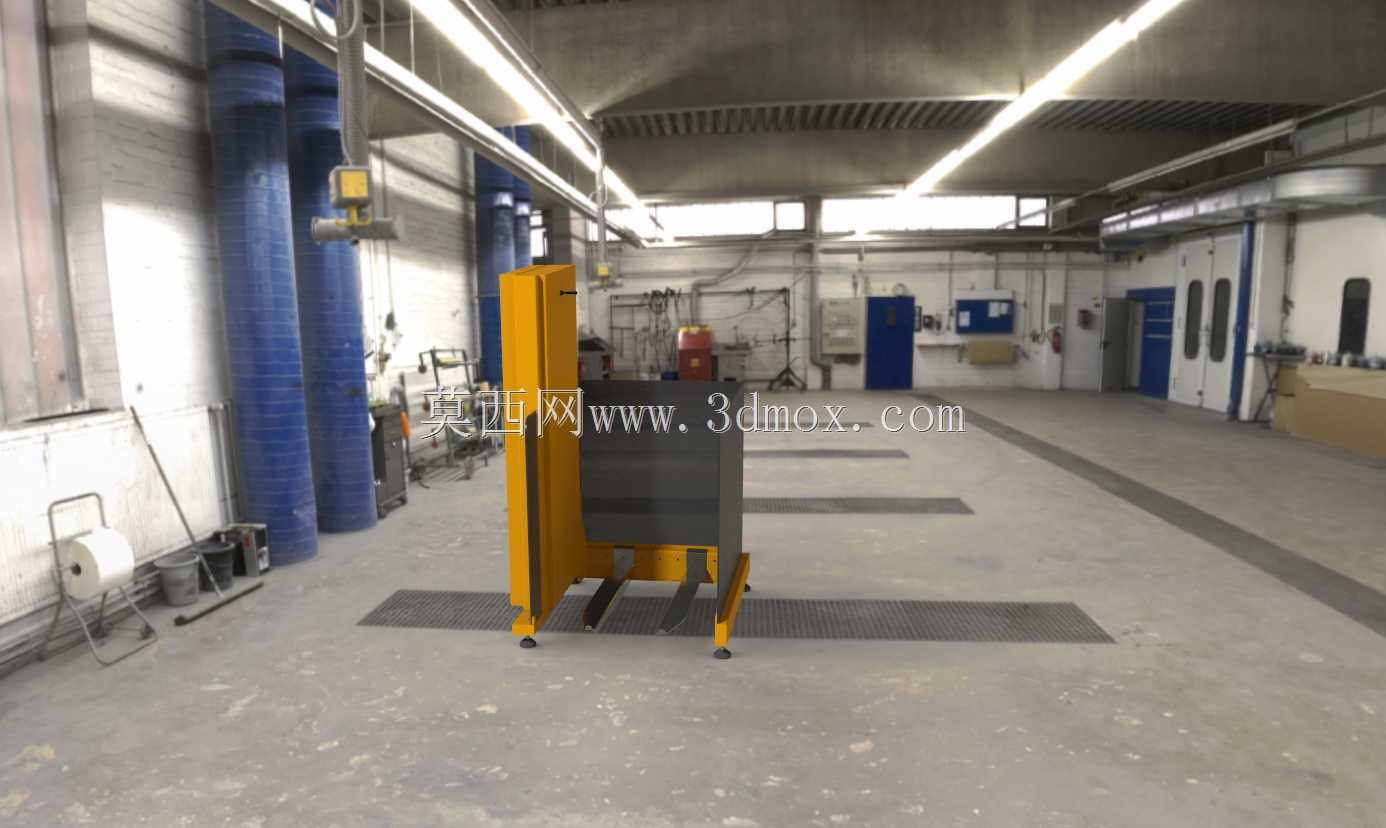

　　从实际应用场景来看，该装置可直接适配常规规格的平板手推车，无需对原有手推车结构做大规模改造，安装时仅需通过底部的连接支脚与手推车载物平台做螺栓固定，即可完成整套装置的搭载，整体安装边界控制在常规手推车的载物平面尺寸范围内，不会额外占用过多通道空间，适配车间内1.2米至1.8米宽度的常规人行作业通道使用，不会对车间原有物流动线造成干扰。

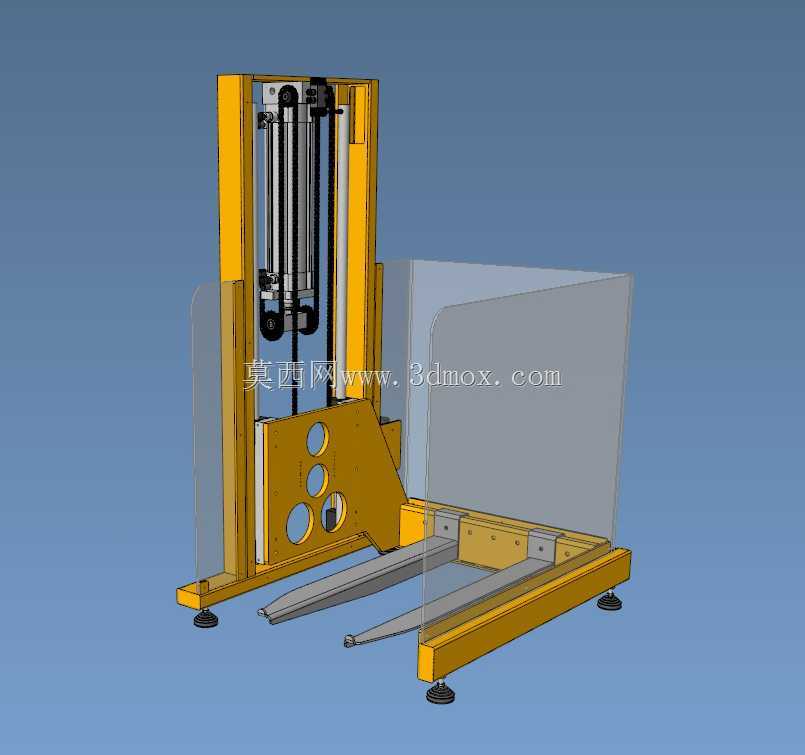

　　装置的功能设计完全围绕手推车作业的实际需求展开，采用气动作为动力源，可直接对接车间内常规配置的0.6-0.8MPa压缩空气管路，无需额外配置液压泵站或电力驱动单元，既规避了电动设备在车间多粉尘、偶尔有切削液飞溅环境下的绝缘防护隐患，也省去了液压设备定期更换液压油、排查管路泄漏的维护工作量。升降执行部分采用立式导向立柱搭配滑动载台的结构，导向立柱内部配置线性导向副，可保证载台升降过程中无侧向偏移，额定承载工况下的升降重复定位精度可控制在±2mm范围内，满足常规生产工位的物料对接精度要求。

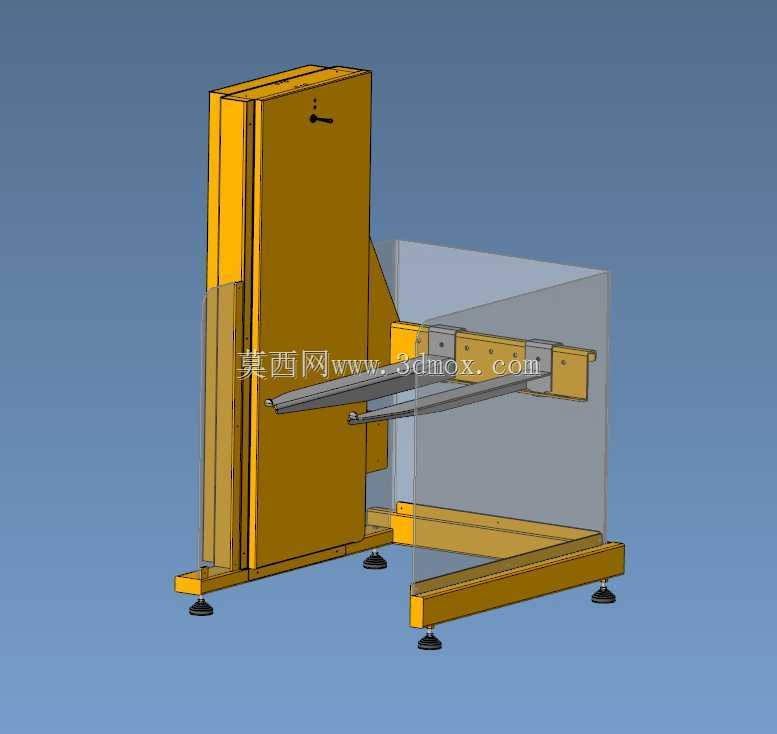

　　从结构设计思路来看，整套装置的框架部分采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期承载后出现结构变形，导向接触面做淬火处理后精磨，表面硬度达到HRC45以上，可承受长期往复滑动的磨损，延长设备使用寿命。载台前端设置有两个叉形托臂，托臂间距可根据常用物料托盘的规格做小幅调整，适配车间内常用的欧标、国标塑料周转箱及小型物料托盘的托举需求，托臂表面做包胶处理，避免托举过程中刮伤物料或托盘表面。气动控制回路设置有手动换向阀与节流阀，作业人员可通过手动阀直接控制升降动作，节流阀可根据实际作业需求调整升降速度，避免速度过快导致物料倾倒，同时回路中配置有气源处理三联件，可对输入压缩空气做过滤、调压、油雾润滑处理，保证气动元件长期稳定运行，另外还设置有安全自锁阀，当突发气源断气情况时，载台可自动锁定在当前高度，不会出现突然下坠引发的安全事故。

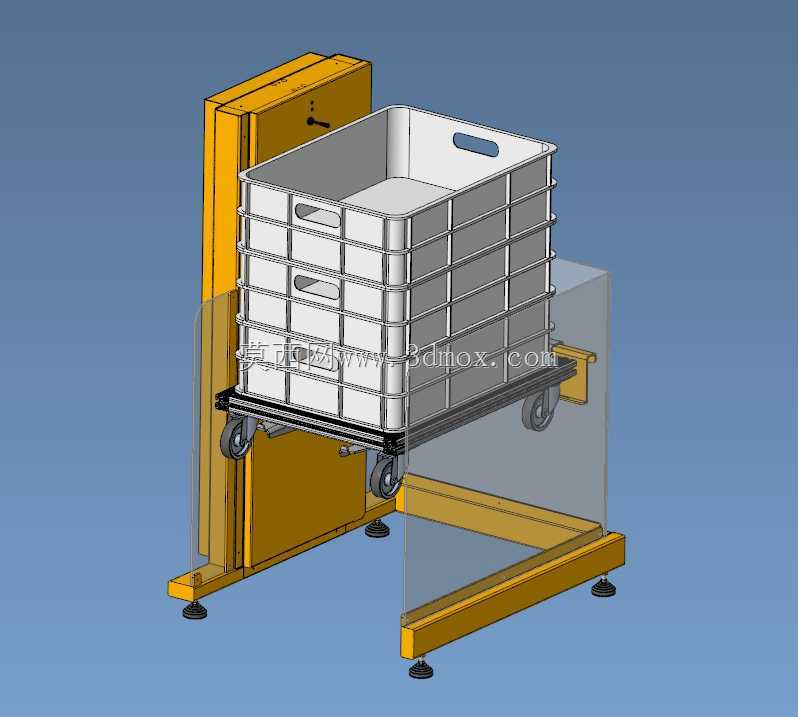

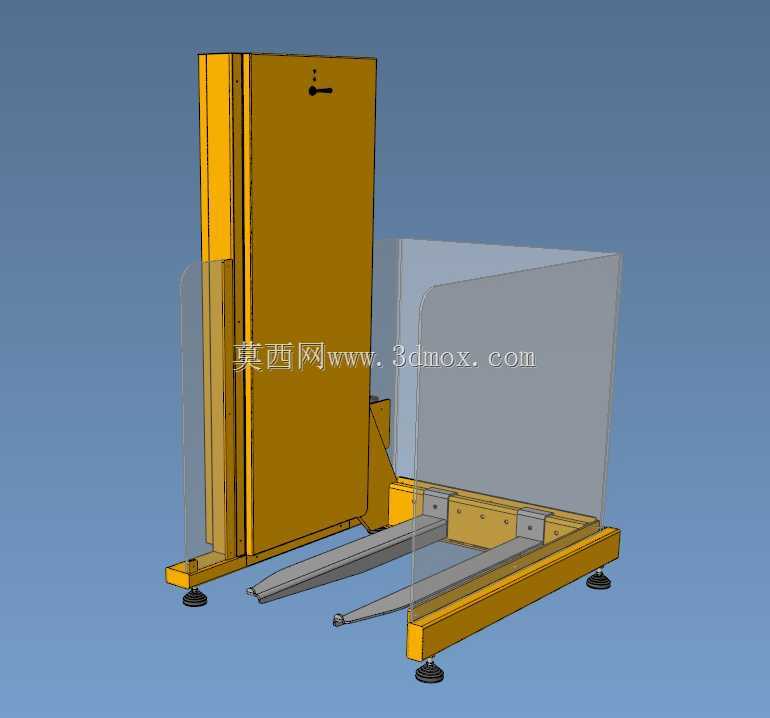

　　外形尺寸方面，整套装置在完全收回状态下的总高度控制在1.2米以内，可顺利通过车间内常规的防火门、电梯门等限高区域，最大升降行程可根据实际作业需求配置，常规款的最大升降高度为0.8米，可覆盖从地面到1米高度范围内的大部分工位上下料需求，比如生产线边的物料暂存架、普通机床的操作台面、装配工位的作业台等场景，都可以通过该装置完成物料的高度适配，无需人工搬抬。日常使用过程中，作业人员可将物料直接放置在载台托臂上，推动手推车到达目标工位后，操作换向阀将载台升降至与工位台面齐平的高度，即可直接将物料推移到工位台面上，整个过程单人即可完成操作，大幅降低作业人员的劳动强度，同时也能减少人工搬抬过程中可能出现的物料掉落磕碰损伤，提升车间物料转运环节的作业效率与安全性。

　　针对不同车间的特殊作业需求，该装置的结构也预留了一定的拓展空间，比如可在载台侧面加装辅助滚轮，方便物料在载台与工位台面之间的平移；也可在导向立柱上加装位置检测开关，配合生产线的自动化信号实现升降动作的自动触发，适配半自动化生产线的作业需求。整体结构没有冗余的复杂设计，所有零部件均采用工业领域常用的标准件与通用型材，后期维护更换配件的成本较低，适合各类机加工车间、装配车间、仓储物流区域等有手推车物料转运、高度差上下料需求的场景使用。
