预抽真空后清洗灌装用流体控制阀组

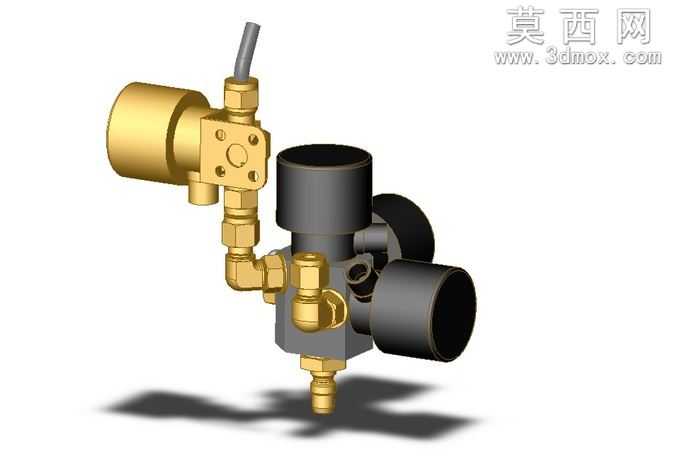

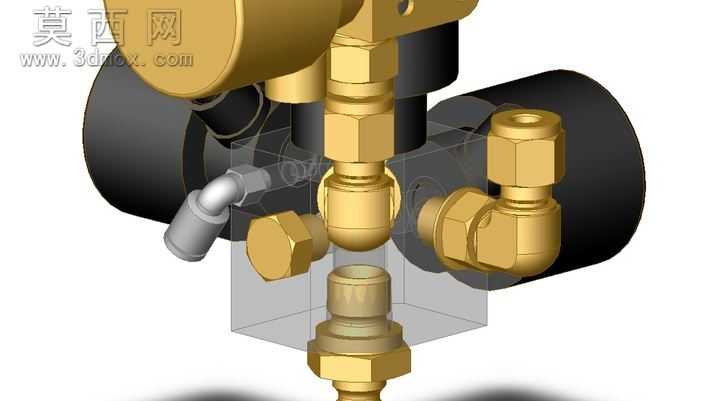

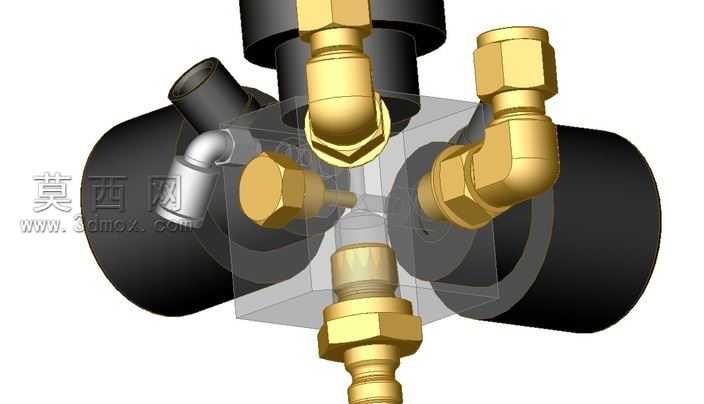

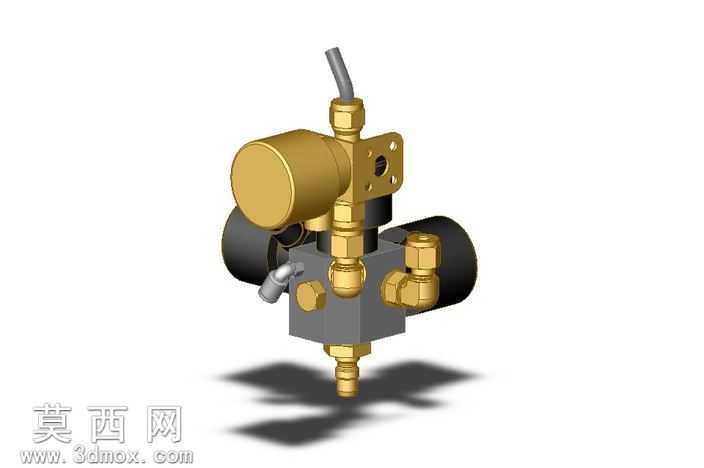

本模型为面向灌装工序的流体控制集成阀组，用于实现预抽真空、后清洗工序的流体通路切换与压力调控，整体采用三维建模软件完成全参数化设计，所有零件按实际加工尺寸1:1还原，装配关系完全匹配实际装配逻辑，无干涉错配问题。建模过程中对阀体主体、电磁先导头、黄铜接头、密封腔体等部件分别进行独立建模，阀体主体采用哑光深灰硬质材质表现，还原阳极氧化铝合金的磨砂质感，金属接头部分采用抛光黄铜材质，通过调整金属粗糙度、反射率参数还原铜件的暖金色金属光泽，电磁部件的黑色塑封部分采用半哑光橡塑材质，通过细微的表面凹凸纹理表现注塑件的真实质感，底部与侧部的接口部分做了倒角与螺纹细节刻画，还原管路连接的真实结构。模型完成装配后进行了写实渲染，通过柔和的侧方打光突出部件的金属反光与结构层次，添加柔和的地面投影增强模型的立体感与真实感。设计过程中围绕灌装工序的预抽真空、介质灌装、后段清洗三个核心工况进行通路布局，将真空控制、流体通断、压力调节的功能集成在同一阀组上，减少外接管路的冗余设计，各个接头采用标准管螺纹规格，可直接对接常规气动管路与灌装管路，阀组的安装位预留了固定孔位，可直接适配灌装设备的安装面板。整体结构紧凑，将原本分散的多个控制阀集成在统一基座上，有效缩小了灌装管路的占用空间，同时减少了管路接头的泄漏点，提升灌装过程的真空度稳定性与压力控制精度，能够满足灌装前抽除容器内空气、灌装后对管路进行清洗吹扫的工艺需求，可直接用于灌装设备的方案设计演示、管路布局校核以及生产装配指导。
