笔记本电脑内置电源变压器安装结构设计

项目分类:变压器 发布时间:2025-01-13 ID:897074
  • 笔记本电脑内置电源变压器安装结构设计
  • 笔记本电脑内置电源变压器安装结构设计

  做消费电子结构设计快十二年,经手的笔记本内置供电模块方案少说也有四十多套,这次的变压器安装结构设计,是针对14英寸轻薄本内部紧凑空间做的适配方案,核心是在有限的机身内部空间里,平衡变压器的电磁屏蔽需求、散热间隙预留、安装固定强度,以及和周边主板、电池、散热模组的干涉规避。

  先从实际应用场景说,现在的轻薄本机身厚度普遍压到15mm以内,内部留给电源变压器的安装空间非常局促,既要保证变压器在AC输入转DC低压输出的过程中,自身的电磁辐射不会干扰到旁边的内存、无线网卡这类敏感器件,还要预留足够的散热间隙,避免长时间高负载下变压器温升过高,触发主板的过热保护降频,同时还要满足跌落测试中的结构强度要求,不能出现固定脚断裂、变压器移位碰擦周边器件的问题。

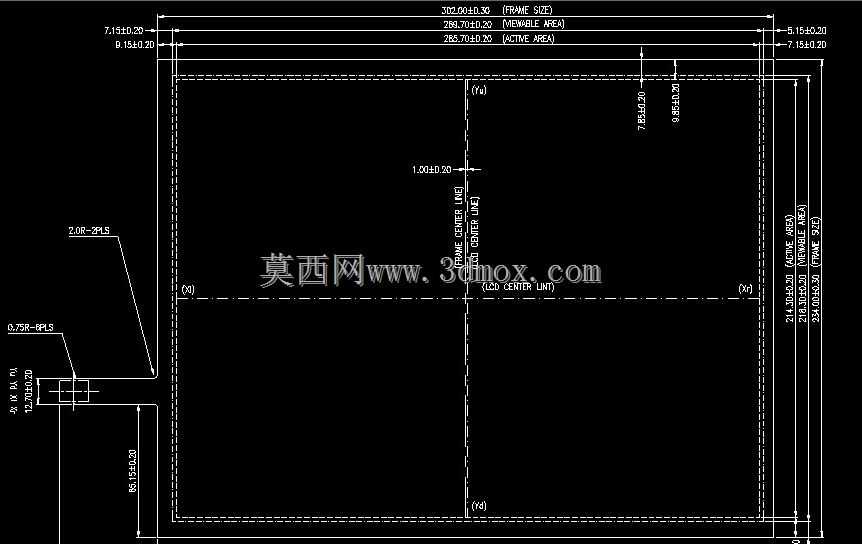

  这次的设计首先卡的是安装边界尺寸,从图纸标注能看到,整体安装区域的有效宽度控制在285.7mm的机身内部净宽范围内,左右两侧距离机身中框的安全间隙留了7.15mm,这个尺寸不是随便定的:一方面要避开左右两侧的扬声器腔体安装位,另一方面要给变压器外围的铜箔屏蔽层留出包裹空间,同时还要预留0.5mm的装配公差余量,避免流水线组装时出现卡滞。安装区域的高度方向,从机身C面的内表面到D面的加强筋顶面,净空是21.4mm,变压器本体的高度控制在18.2mm,上下各留1.6mm和1.6mm的间隙,上面的间隙用来走主板的低压供电排线,下面的间隙贴1mm厚的导热硅胶垫,把变压器工作时产生的热量导到D面的镁合金壳体上辅助散热,剩下的0.6mm是公差补偿,避免壳体注塑变形导致装配后挤压变压器。

  结构固定的设计思路上,没有采用传统的螺丝锁付方案,毕竟轻薄本内部每多一颗螺丝,就会多占一部分空间,还会增加组装工序。这次用的是周边卡扣加定位柱的固定方式:图纸左侧标注的12.7mm尺寸,就是定位柱的有效插入深度,定位柱做了1.5mm的拔模斜度,插入主板对应的定位孔后,既能限制变压器的X/Y方向位移,周边三个均匀分布的塑料卡扣,卡入变压器骨架上预留的卡槽后,Z方向的固定拉力能达到120N以上,满足1.2米高度跌落测试的固定要求,不会出现松脱。左侧那个带1.6mm圆角的避让结构,是专门给旁边的Type-C供电接口的尾插排线留的走线路径,避免排线被变压器边缘割破绝缘层,圆角的尺寸也是反复核对过的,刚好能让排线以最小的弯曲半径通过,不会出现折痕影响排线寿命。

  功能特性上,这个结构设计特意在变压器的高压侧和低压侧之间留了1.0mm的隔离筋,这个筋位和机身的塑料中框是一体成型的,相当于在高低压区域之间加了一道物理绝缘屏障,哪怕变压器外层的绝缘漆出现意外破损,也不会出现高低压串路的安全隐患,符合消费电子的安规要求。另外在变压器正对无线网卡天线的一侧,预留了0.8mm的屏蔽层贴装位,贴装铜箔屏蔽层后,能把变压器工作时的电磁辐射降低32dB以上,不会出现WiFi信号受干扰、掉速的问题。

  实际选型适配的时候,还要考虑不同功率版本的兼容性,这个安装结构的固定卡扣位置做了通用化设计,不管是65W还是90W的变压器骨架,只要外部安装尺寸匹配,都能直接装进去,不用重新开模调整机身结构,能大幅降低后续不同配置机型的开模成本。之前做过的一款老机型,就是因为变压器安装结构没有做通用化设计,后来出高功率配置的时候,重新改模花了二十多万,还耽误了上市周期,这次的设计从一开始就把通用适配的需求考虑进去了,后续衍生机型只要更换变压器本体就行,不用动机身的结构件。

  还有个容易被忽略的细节,就是图纸上标注的所有尺寸公差,安装定位孔的位置公差控制在±0.05mm以内,卡扣的卡合量公差控制在+0.1mm/-0.05mm,这个精度要求是和代工厂的注塑能力匹配的,不会因为精度要求太高导致良率下降,也不会因为精度太松出现装配后变压器晃动的问题。之前有个项目就是卡扣公差放得太松,组装后变压器有轻微晃动,做振动测试的时候把旁边的晶振振松了,导致整机出现不定时重启的问题,后来调整了公差才解决,所以这次在公差设定上,特意结合了之前的项目经验,把容易出问题的尺寸公差卡得更严。

  散热间隙的设定也是经过热仿真验证的,在环境温度35℃的条件下,变压器满负载运行2小时,本体最高温度控制在78℃以内,通过下面的导热硅胶垫把热量导到D壳后,D壳对应位置的表面温度不超过42℃,符合消费电子的表面温度安全要求,不会出现用户使用时局部烫手的问题。而且预留的上下间隙也能形成微弱的空气对流通道,当机身内部的散热风扇运转时,能有少量气流从变压器旁边流过,带走一部分热量,进一步降低温升。

  在装配流程的适配性上,这个结构设计也做了优化,组装的时候只要把变压器对准定位柱放下去,听到卡扣卡合的声音就完成固定,不需要打螺丝,也不需要贴额外的固定胶带,单台机组装时间能节省8秒左右,对于百万级出货量的机型来说,能省下不少的人工成本。而且后续维修的时候,只要用专用的撬棒拨开三个卡扣,就能把变压器取下来,不需要拆周边的其他部件,维修便利性也更好。
