卧式塑料注射成型机三维设计模型

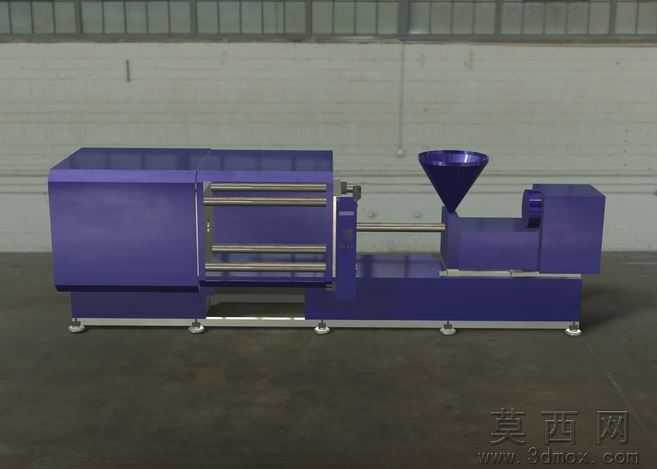

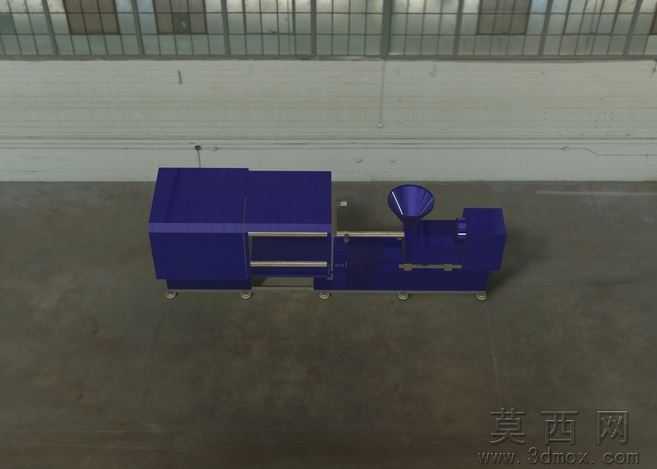

本模型为卧式塑料注射成型机完整三维设计成果，建模阶段采用自底向上的装配设计流程，首先完成料斗、料筒加热组件、注射螺杆、合模架、拉杆、机座、调模机构、安全门等单个零部件的独立建模，严格按照实际注塑机的尺寸比例绘制草图，通过拉伸、旋转、扫描、阵列等特征操作完成零件实体构建，对合模肘杆机构、注射座移动导轨等运动部件单独设置装配约束，预留运动仿真的自由度，最终完成总装配体的配合校验，排查零件干涉问题，保证各部件装配关系准确。参数设计层面，模型还原了常规中小型注塑机的核心参数，合模行程、拉杆间距、最大模厚、注射行程、螺杆直径等关键尺寸均参考通用量产机型设定，可直接用于方案展示、结构改型参考，模型包含STEP、IGES通用中性格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维CAD软件，无需额外转换即可打开编辑，适配不同设计人员的软件使用习惯。渲染材质方面，模型对机身主体采用磨砂深蓝色金属漆材质，料斗设置为亮面深蓝色塑料材质，拉杆、导轨等运动部件赋予抛光金属钢材质，机脚调节块设置为哑光铸铁材质，地面采用工业水泥地面材质，搭配柔和的车间环境光完成渲染，清晰区分不同功能部件，直观展示设备外观质感。结构原理上，模型完整还原卧式注塑机的工作逻辑，上方料斗用于投入塑料颗粒原料，原料进入料筒后经加热熔融，通过螺杆旋转将熔融塑料注入前端合模机构的模具型腔中，合模架通过四根拉杆实现精准导向，肘杆机构提供足够的锁模力避免注塑时溢料，注射座可沿导轨移动实现喷嘴与模具的贴合与分离，机座底部的可调脚轮用于设备调平与移位，整体结构完全匹配实际注塑机的运作逻辑。研发教学应用层面，该模型可作为机械设计、材料成型专业的教学案例，帮助学生理解注塑设备的整体结构与成型原理，也可作为注塑设备研发企业的方案展示模型，用于新机型的结构验证、外观改型设计参考，还可用于虚拟仿真教学场景，搭建塑料加工生产线的虚拟实训环境，辅助开展注塑工艺、设备调试相关的教学培训工作。
