M1艾布拉姆斯坦克SolidWorks建模作品

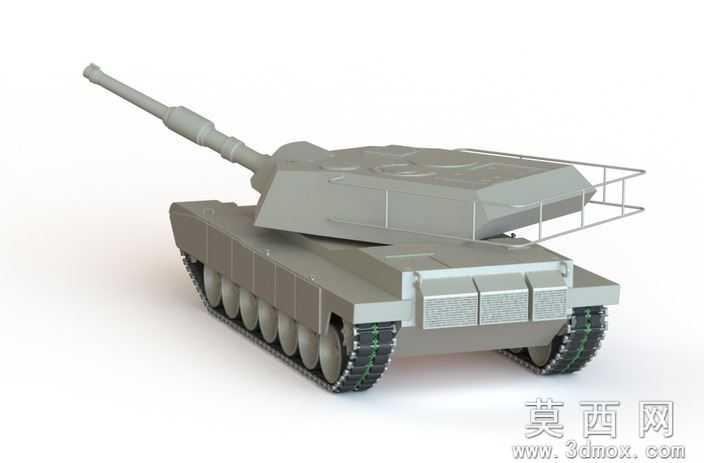

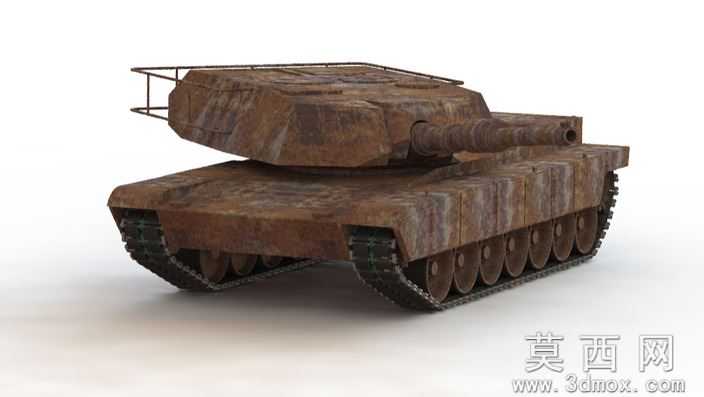

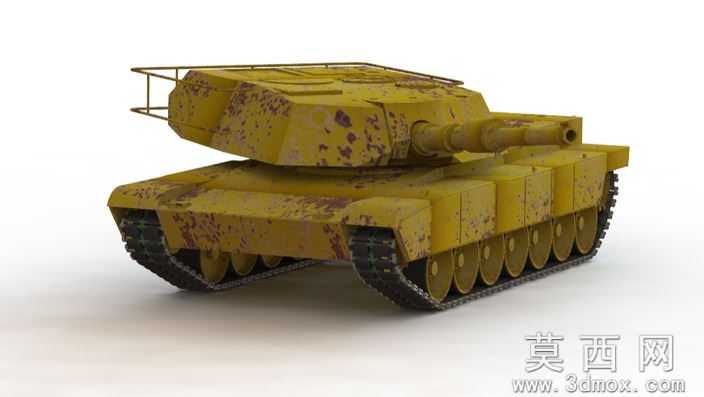

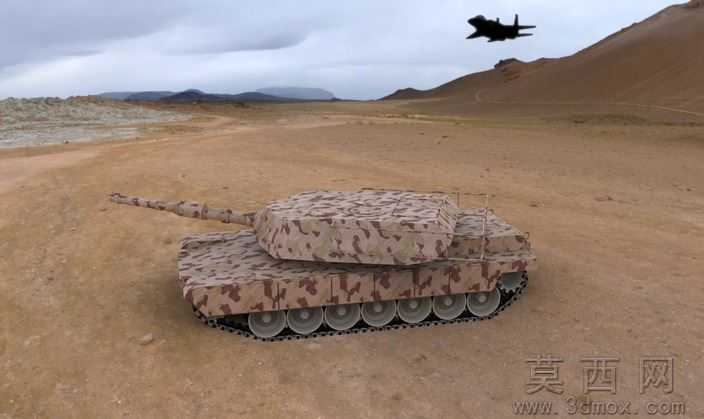

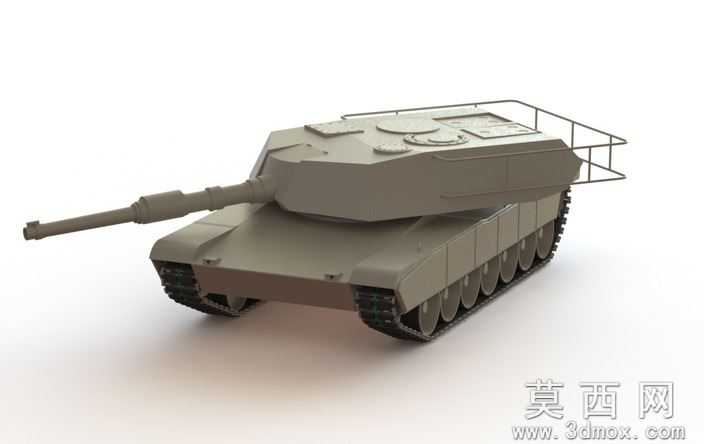

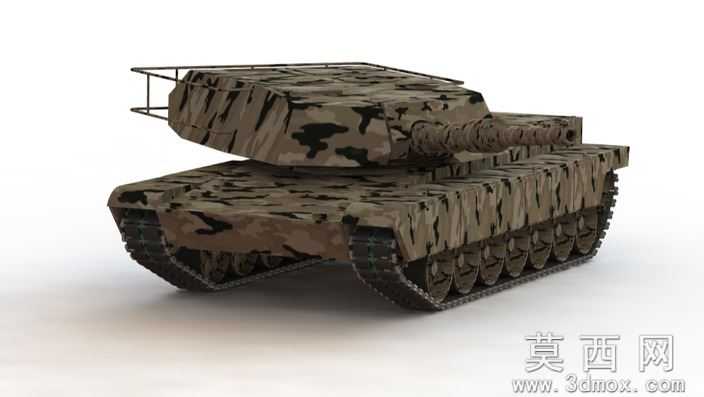

本模型为M1艾布拉姆斯坦克的三维建模作品，建模过程以真实坦克的外观结构为参考基准，首先完成整车轮廓的草绘定位，拆分车体、炮塔、行走机构三大核心模块分别建模，先搭建车体的基础装甲曲面，通过拉伸、切除、放样等特征命令塑造车体的倾斜装甲外形，还原首上装甲、侧裙板的结构轮廓，再单独构建炮塔模块，完成炮塔主体、炮管、顶部置物架、观瞄设备基座的细节建模，最后处理行走机构，依次完成负重轮、主动轮、诱导轮、履带板的零件建模，通过装配约束将各轮组定位到车体侧部，再完成履带的环形阵列装配，保证履带与各轮组的啮合位置符合真实坦克的结构逻辑。参数设计层面，模型按照等比例缩放设定尺寸参数，各部件的比例关系严格参考实车数据，炮塔座圈直径、负重轮间距、履带板宽度、炮管长度与直径的比例均经过校准，同时预留了炮塔旋转、炮管俯仰的运动约束参数，可实现炮塔周向转动、主炮俯仰的动作模拟，还原实车的动作特性。渲染材质方面，模型采用做旧锈蚀的金属材质表现，通过调整材质的粗糙度、凹凸贴图、锈迹纹理映射，还原长期使用后坦克装甲表面的锈蚀痕迹、漆面磨损质感，履带部分添加泥土附着、金属磨损的纹理效果，负重轮的橡胶轮缘与金属轮毂分别赋予对应材质，提升整体渲染的真实感，渲染输出的效果图完整呈现了坦克的厚重金属质感与野外使用的做旧效果。结构原理上，模型还原了M1坦克的常规布局，车体前部为驾驶舱位置、中部为战斗舱容纳炮塔结构、后部为动力舱预留空间，行走机构采用扭杆悬挂的布局逻辑，各负重轮的安装位置对应悬挂结构的布置点，炮塔与车体通过座圈结构连接，炮管通过耳轴结构与炮塔连接，可实现俯仰动作，完整复现实车的结构连接逻辑。软件兼容层面，模型采用SolidWorks2011版本创建，可被更高版本的SolidWorks软件直接打开编辑，同时导出了STL通用格式文件，可适配3D打印切片软件、其他主流三维建模软件的导入需求，附带的效果图文件可直接用于方案展示，满足不同使用场景下的文件格式需求。研发教学应用层面，该模型可作为军事装备建模的教学案例，用于讲解曲面建模、大型装配体设计、运动仿真添加的相关操作技巧，也可作为军事科普、装备展示的三维素材，还可用于3D打印制作坦克实体模型，为装甲车辆结构认知、三维建模练习提供完整的参考文件，适合机械设计专业学生、三维建模爱好者学习参考，也可用于军事主题的文创设计、场景搭建素材使用。
