四旋翼无人机机架结构三维设计

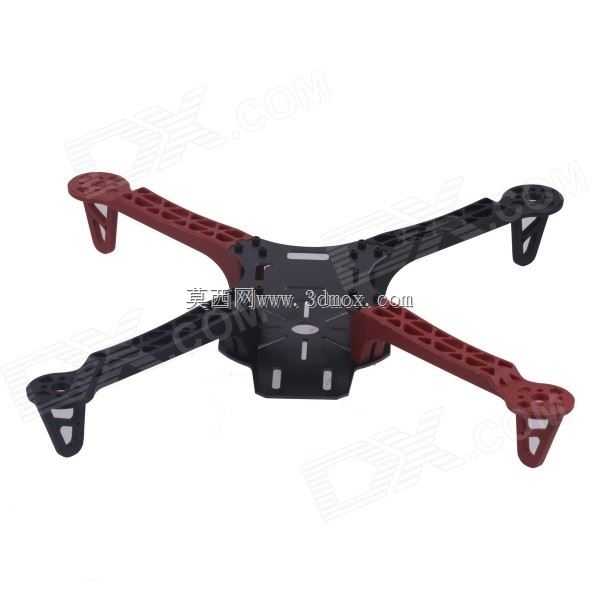

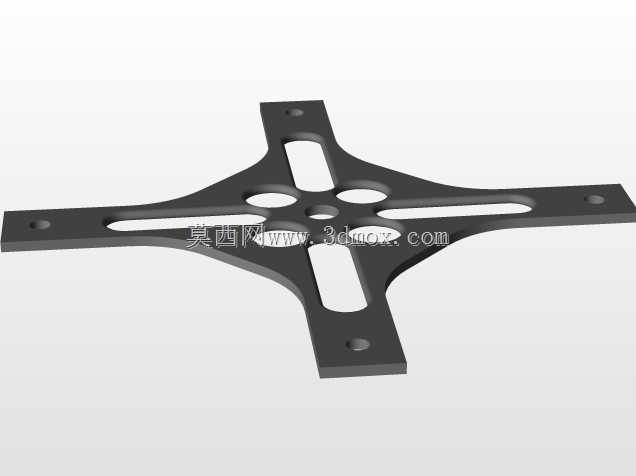

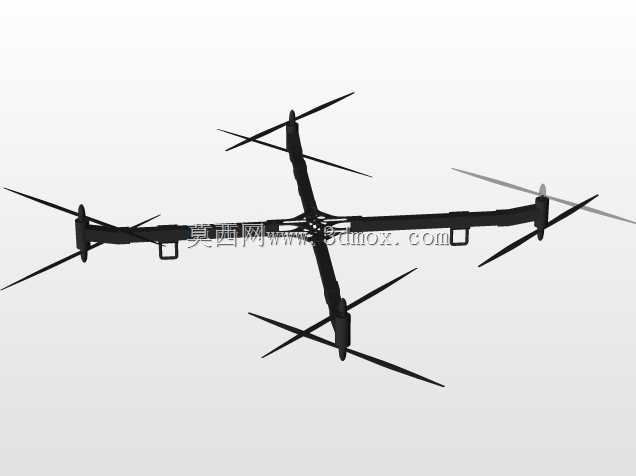

该模型为四旋翼无人机的主体机架结构，是多旋翼无人飞行器的核心承载部件，广泛适配消费级航拍、小型作业巡检、青少年航模教学、低空环境探测等多类应用场景，作为整机的安装基体，承担着承载飞控系统、动力组件、供电模块、任务载荷的核心作用，是保障无人机飞行稳定性与结构可靠性的基础部件。从功能特性来看，该机架采用X型四轴布局，四个机臂沿中心机身呈对称放射状分布，这种布局能够让四个旋翼的升力输出均匀作用于机身重心位置，飞行过程中姿态调整响应灵敏，抗侧风干扰能力优于同轴距的十字布局机架，可适配多种规格的无刷电机与螺旋桨组合，满足不同起飞重量下的动力匹配需求。机臂部分采用镂空筋条式结构设计，在保证结构抗弯、抗扭强度的前提下，最大限度去除非承重区域的冗余材料，有效降低整机自重，提升飞行续航时长，同时镂空结构能够减少飞行过程中机臂与气流的接触面积，降低风阻对飞行姿态的干扰。中心机身区域预留了多层安装位，可分层放置飞控主板、电调、电池、GPS模块等核心元器件，安装位之间设置有走线槽与固定孔位，能够规整梳理整机线路，避免飞行过程中线材晃动干扰传感器精度，同时中心机身的上下盖板采用快拆式结构设计，便于日常检修与元器件更换。从安装边界来看，该机架的机臂末端设置有标准电机安装孔位，孔位间距适配主流22系列、23系列外转子无刷电机的安装尺寸，机臂与中心机身的连接部位采用嵌入式卡位加紧固件固定的结构，既能够保证机臂的连接强度，又可在机臂发生碰撞损坏时快速更换备件，无需整体更换机架。机身底部预留了载荷安装接口，可挂载小型航拍相机、气体检测模块、喊话器等不同类型的任务载荷，适配多场景的作业需求。机架整体采用对称式设计思路，所有机臂的长度、截面结构完全一致，零部件通用化程度高，能够降低生产制造与后期维护的成本，机臂末端的脚架一体化结构，能够在起降过程中吸收冲击能量，避免机身底部搭载的元器件直接接触地面造成磕碰损伤，同时脚架的高度预留了足够的螺旋桨离地间隙，防止起降过程中螺旋桨剐蹭地面引发安全事故。
