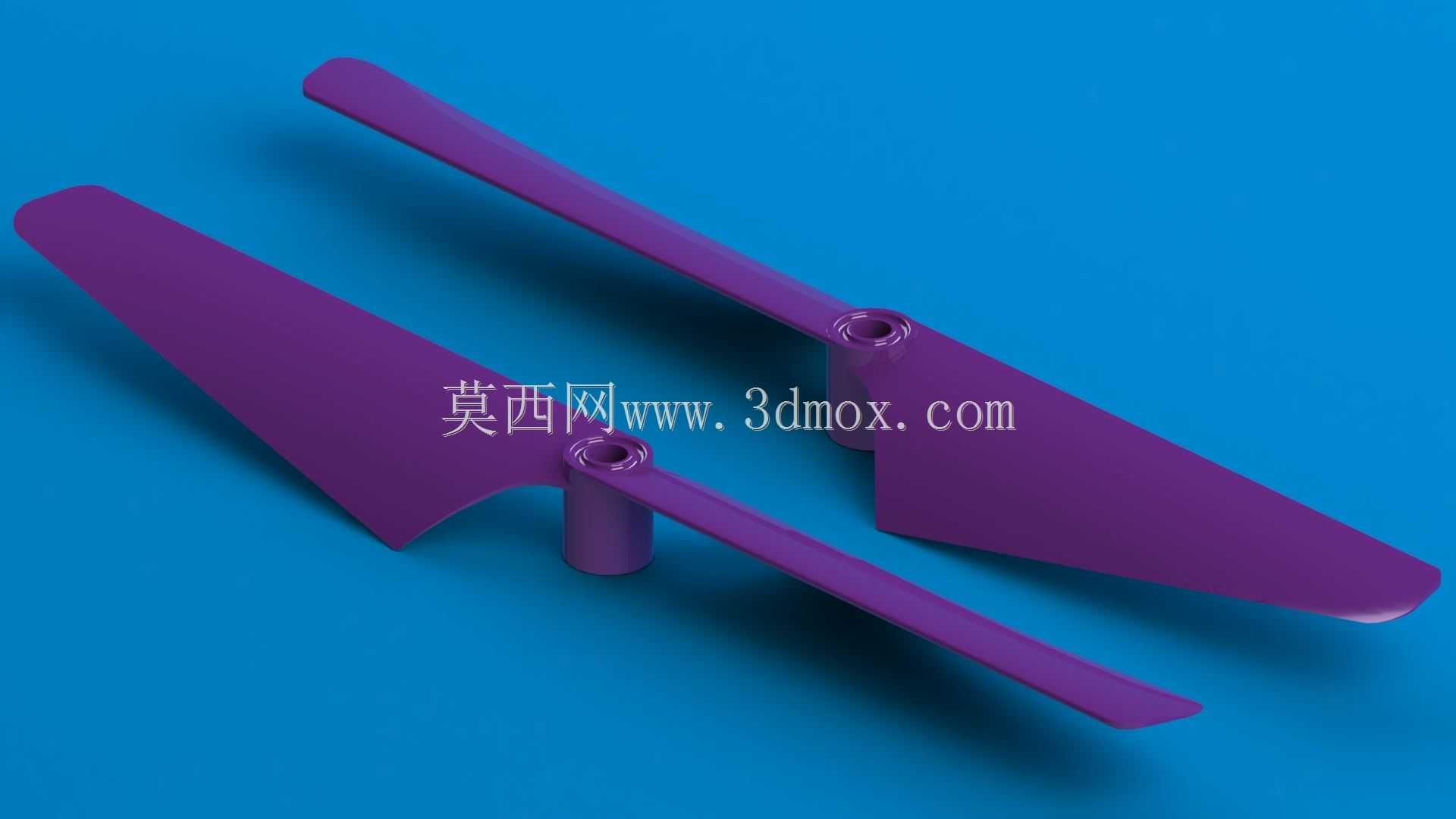

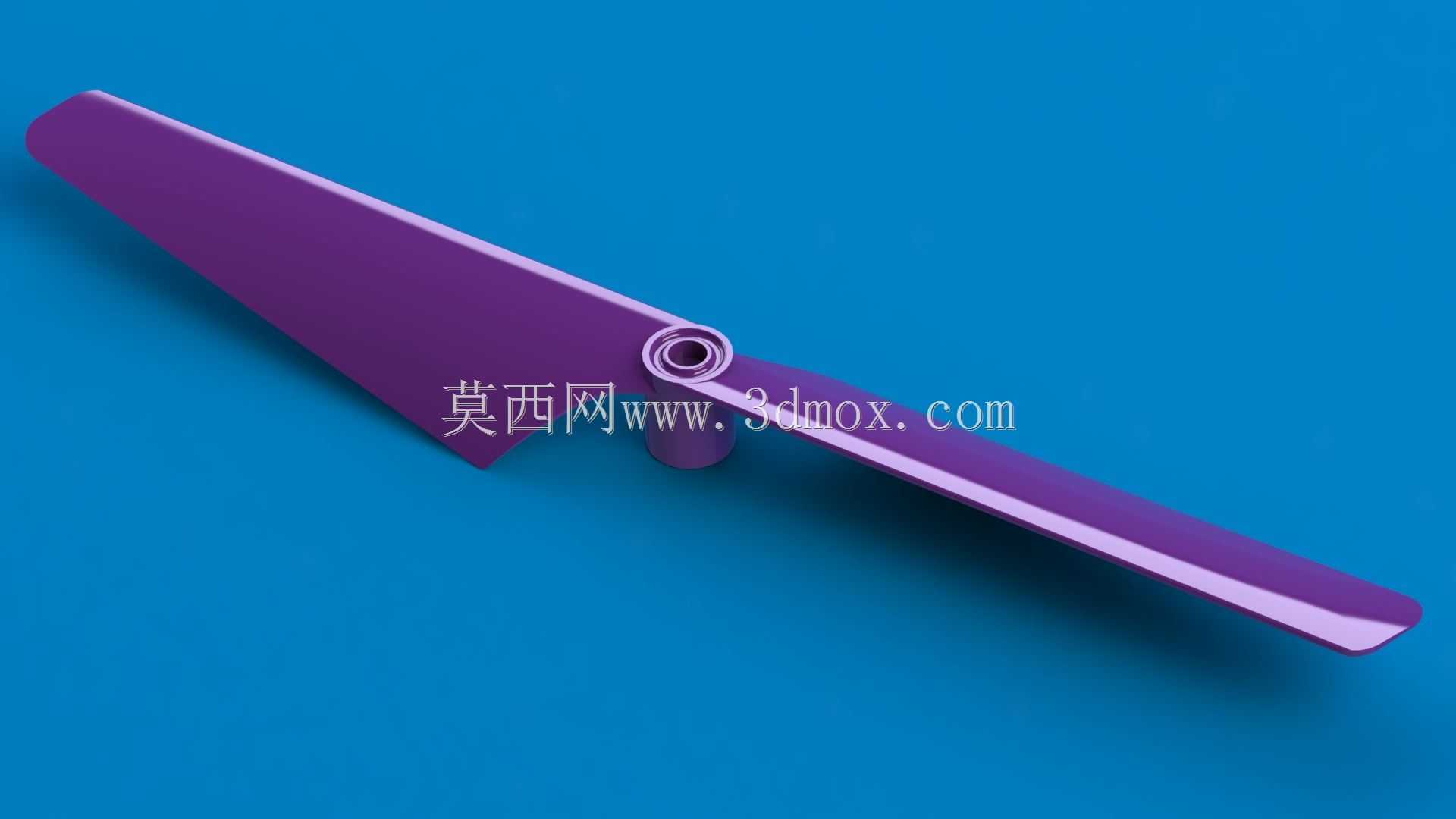

140mm规格无人机反向旋转螺旋桨结构

这款反向旋转螺旋桨主要面向小型多旋翼无人机的动力系统配套场景，在消费级航拍无人机、小型作业植保无人机、室内穿越机以及教学科研类试验无人机领域都有广泛的适配空间。在多旋翼无人机的动力布局中，正反桨配对使用是抵消机身自旋扭矩的核心设计，这款反向旋转螺旋桨承担着与正向旋转螺旋桨扭矩对冲的关键作用，能够在飞行过程中维持机身姿态稳定，避免无人机出现不受控的自旋偏转，保障飞行过程中的航向可控性。

从功能特性来看，该螺旋桨采用两叶式狭长翼型设计，桨叶从根部到梢部完成了连续的翼型扭转过渡，根部衔接安装座的区域做了加厚补强处理，能够承受电机高速旋转带来的离心拉力与气动载荷，降低高速转动下的桨叶形变风险。桨叶表面做了顺滑的曲面过渡处理，能够在旋转过程中梳理气流走向，减少翼尖涡流带来的气动损耗，提升动力转化效率，同时降低转动过程中的气动噪音，优化飞行体验。桨叶前缘做了钝化修型，能够在轻微擦碰障碍物时降低桨叶崩损的概率，提升日常使用的耐用性。

在设计思路上，这款螺旋桨围绕140mm的回转直径做参数匹配，整体翼型的弦长从根部到梢部逐步收窄，既保证了根部与安装座衔接的结构强度，也让梢部的线速度区域拥有更优的气动效率，适配小尺寸高转速的外转子无刷电机输出特性。安装座采用中心孔位定位的结构，中心预留的安装孔能够匹配主流小型无人机电机的输出轴径，安装座下端的柱状定位结构能够卡在电机转子的定位槽内，避免高速旋转时桨叶与电机之间出现相对滑动，保障动力传输的稳定性。安装边界上，该螺旋桨的回转直径为140mm，安装时需要预留足够的桨间间隙，避免相邻机臂上的螺旋桨在转动过程中发生打桨干涉，安装座的轴向高度经过匹配设计，安装后桨叶平面与电机安装面保持平行，能够让拉力方向与电机轴线完全重合，避免产生额外的偏转力矩影响飞行姿态。

实际使用中，这款反旋螺旋桨需要与同规格正旋螺旋桨配对安装在对角机臂上，通过电机转向的匹配实现扭矩平衡，在无人机做升降、转向、横滚等飞行动作时，能够快速响应电机转速变化，提供线性稳定的拉力输出，无论是日常休闲飞行还是搭载轻量任务设备作业，都能提供稳定可靠的动力支撑。
