碳纤维材质四旋翼穿越机机架结构设计

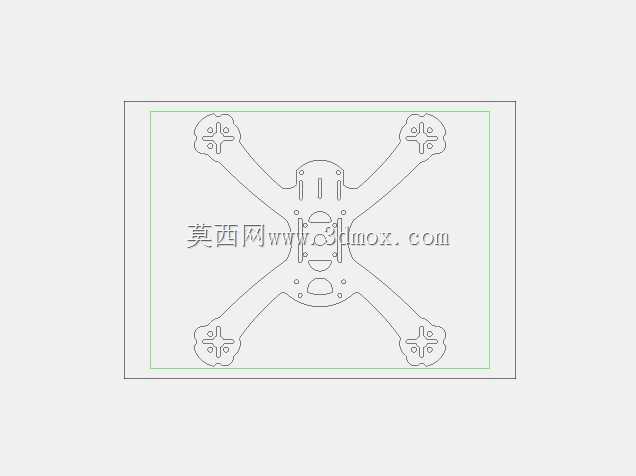

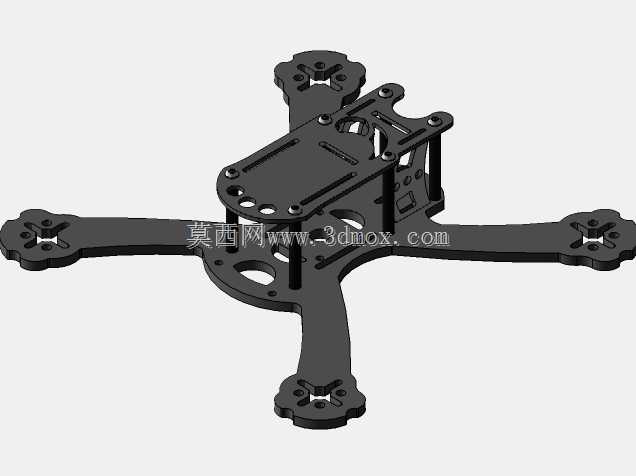

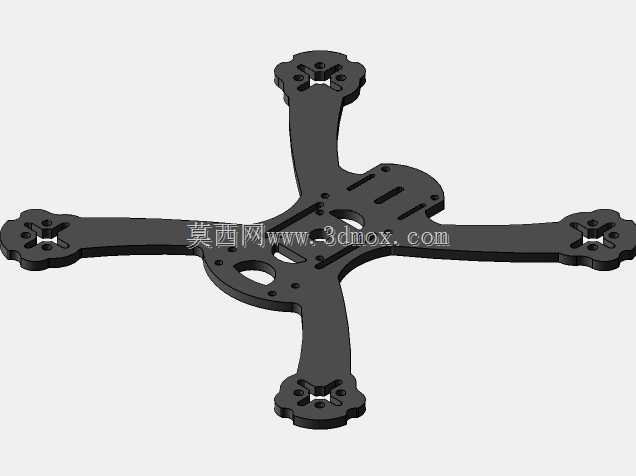

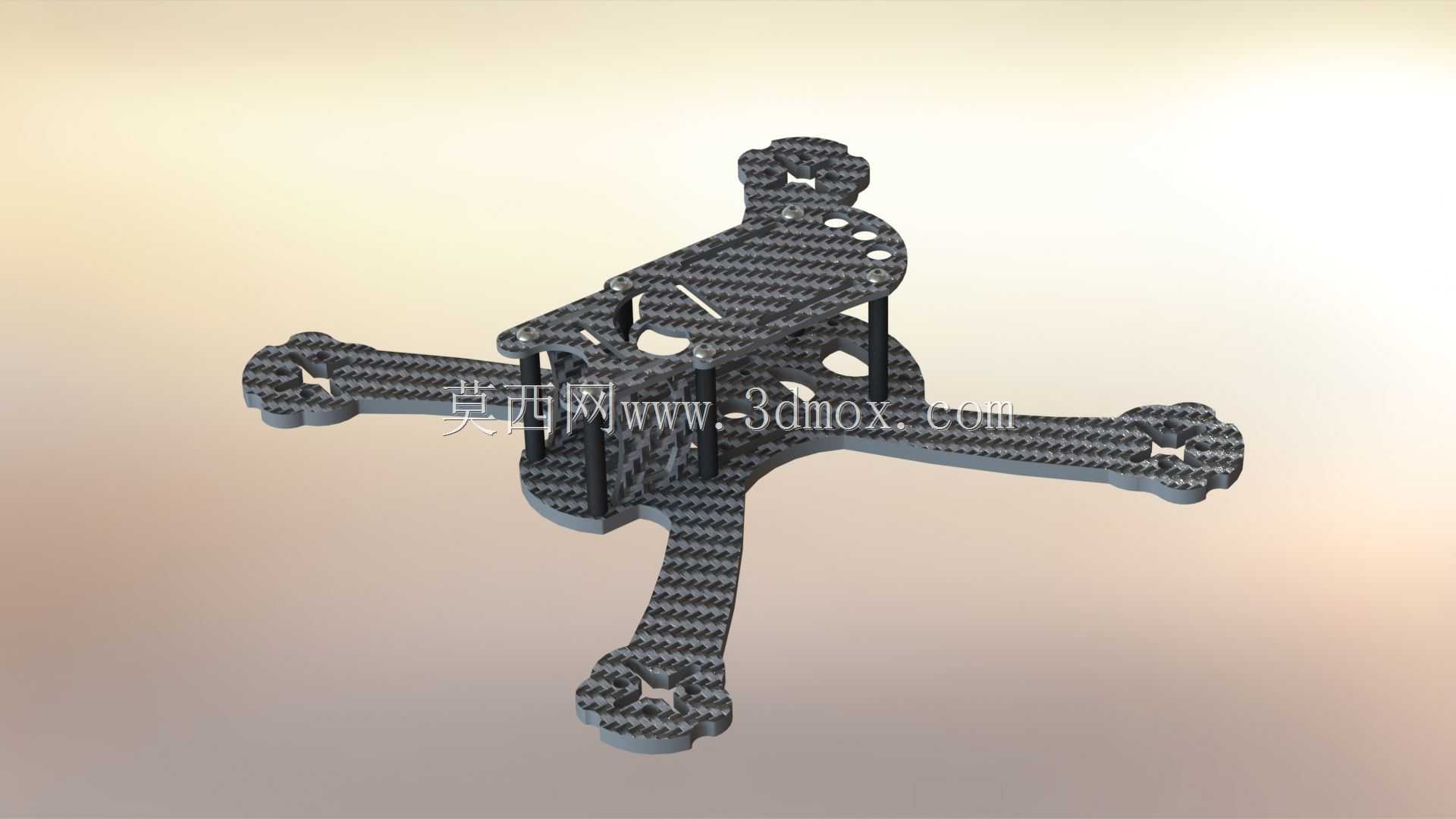

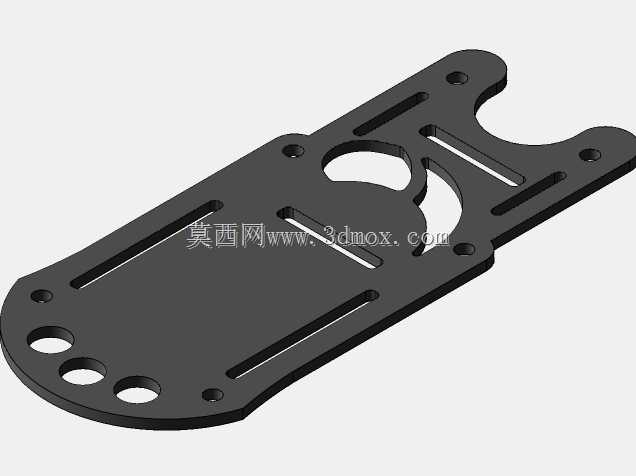

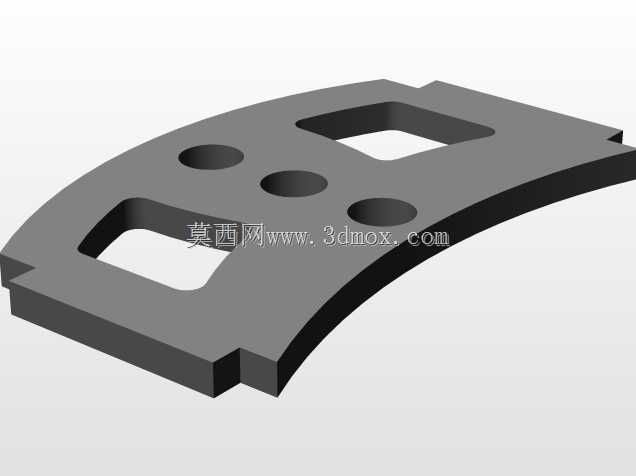

这款四旋翼飞行器机架是专为竞速类穿越飞行场景打造的核心承载结构，主要应用于户外穿越竞速、低空航拍摄影拓展、青少年航空科技实践教学以及小型近距安防巡检作业场景，作为整套飞行系统的安装基体，承担着固定动力单元、飞控模块、供电电池、摄像图传组件的核心作用，是保障飞行器飞行稳定性与结构可靠性的核心部件。在功能特性设计上，机架整体采用碳纤维板材作为核心加工材质，充分利用碳纤维材料比强度高、自重极轻、抗形变能力强的特性，在保证结构抗冲击韧性的前提下尽可能降低整机自重，有效提升飞行时的动力冗余度与机动响应速度，能够支撑飞行器完成高速急转弯、急停急升、穿障飞行等大过载飞行动作，同时碳纤维材质自身具备一定的减震阻尼特性，可过滤飞行过程中动力电机产生的高频震动，降低震动对飞控传感器采样精度、航拍画面清晰度的干扰。机架采用经典的X型四轴布局设计，四个机臂沿中心板呈对称放射状排布，这种布局能够让四个动力电机的拉力输出保持高度的力矩平衡，既可以简化飞控系统的动力调校参数，也能在单个动力输出出现小幅偏差时，依靠对称结构的力矩抵消特性维持飞行姿态稳定；机臂末端预留了标准化的动力电机安装孔位，孔位间距匹配主流无刷电机的安装尺寸，无需额外打孔改装即可完成动力单元的固定，机臂端部还设计了防护凸台结构，能够在飞行器发生擦碰、坠机时优先承接冲击力，避免电机安装座直接受冲击出现断裂损坏。中心板区域采用上下双层叠装的结构设计，两层板之间通过等高的金属支撑柱连接固定，预留出充足的安装空间用于布置飞控板、电调、电池绑带固定位以及图传天线的走线通道，中心板上的各类安装孔位均做了轻量化镂空处理，在不损失结构强度的前提下进一步削减自重，同时镂空区域也能为电子元器件提供更好的散热通风条件，避免长时间飞行时电调、飞控积热引发工作异常。在安装边界的尺寸设计上，机架的机臂长度适配220mm级别的对角电机轴距，能够匹配5寸规格的螺旋桨使用，既不会因为轴距过短导致桨叶之间产生气流干扰，也不会因为轴距过长降低飞行的机动灵活性；中心板的安装区域尺寸能够兼容市面上绝大多数通用规格的飞控与电调组件，电池安装位支持绑带固定方式，可适配不同容量的锂聚合物电池，满足不同续航需求的配置调整。整个机架的边角位置都做了圆弧过渡处理，既能够降低飞行过程中的风阻系数，也能避免尖锐边角在组装、调试过程中划伤操作人员，机臂与中心板的连接位置做了加厚补强设计，应对坠机时的冲击载荷，大幅降低机臂断裂的概率，提升机架的整体使用寿命。
