Trent900航空喷气发动机涡轮剖视结构

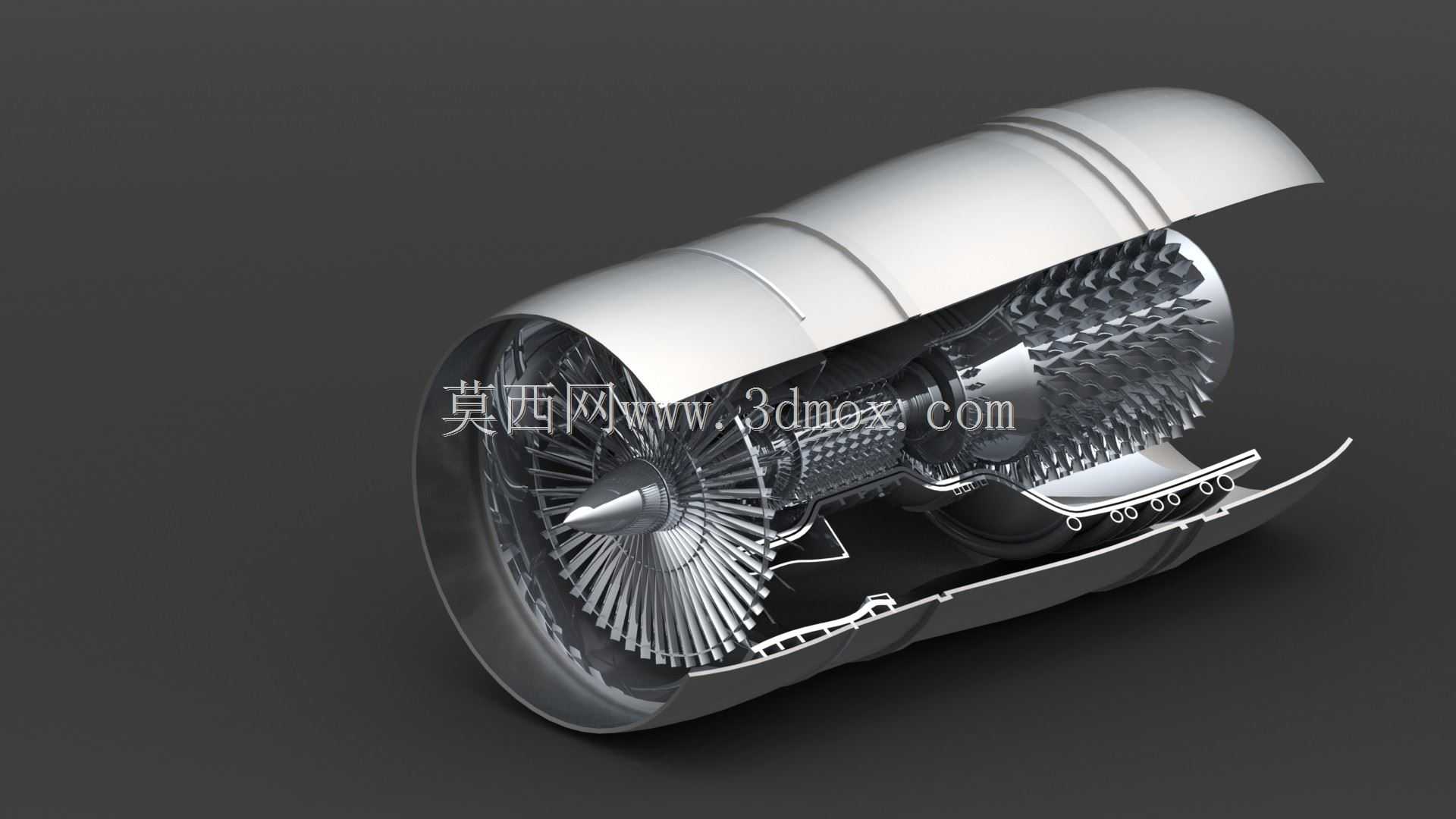

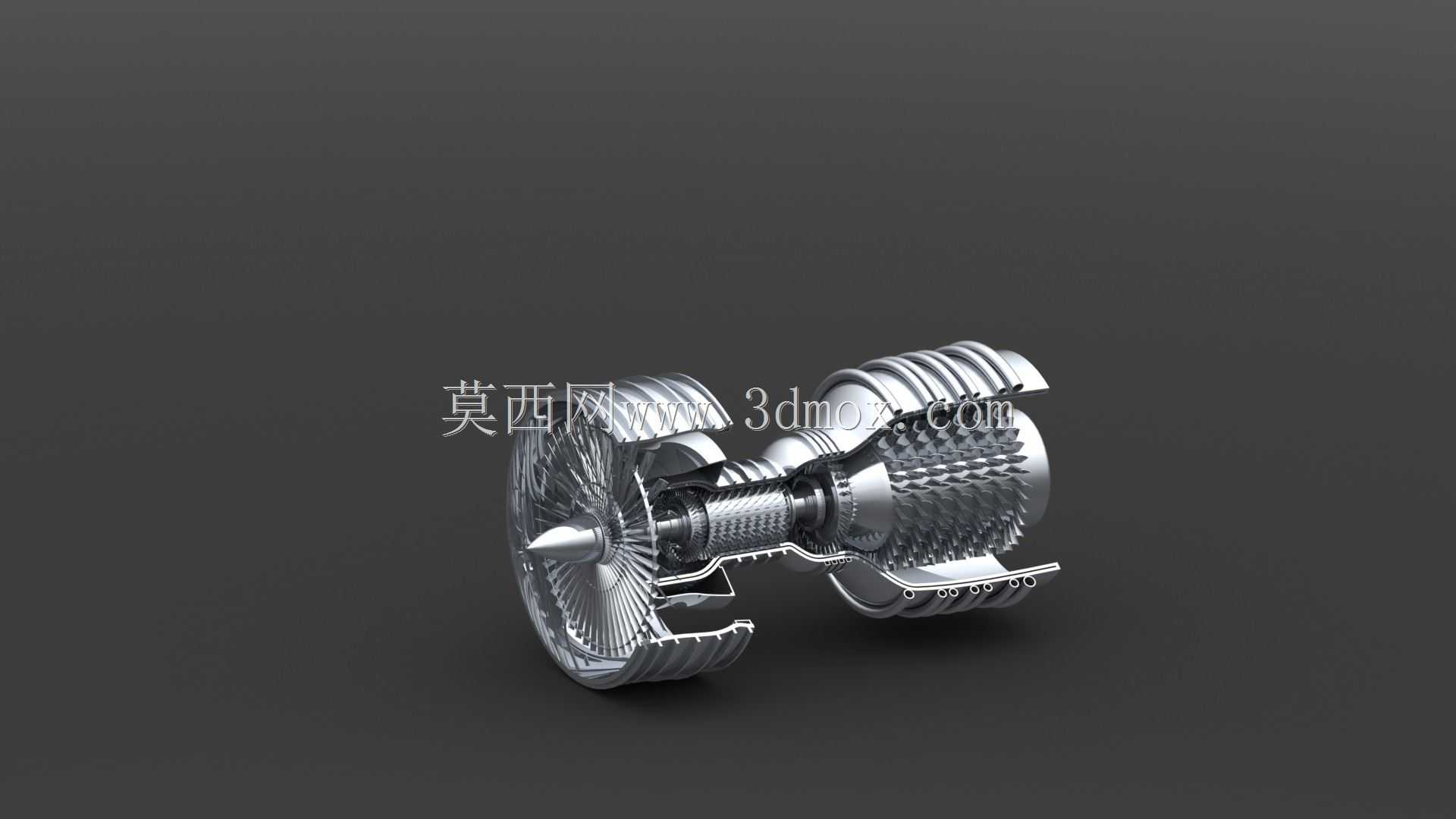

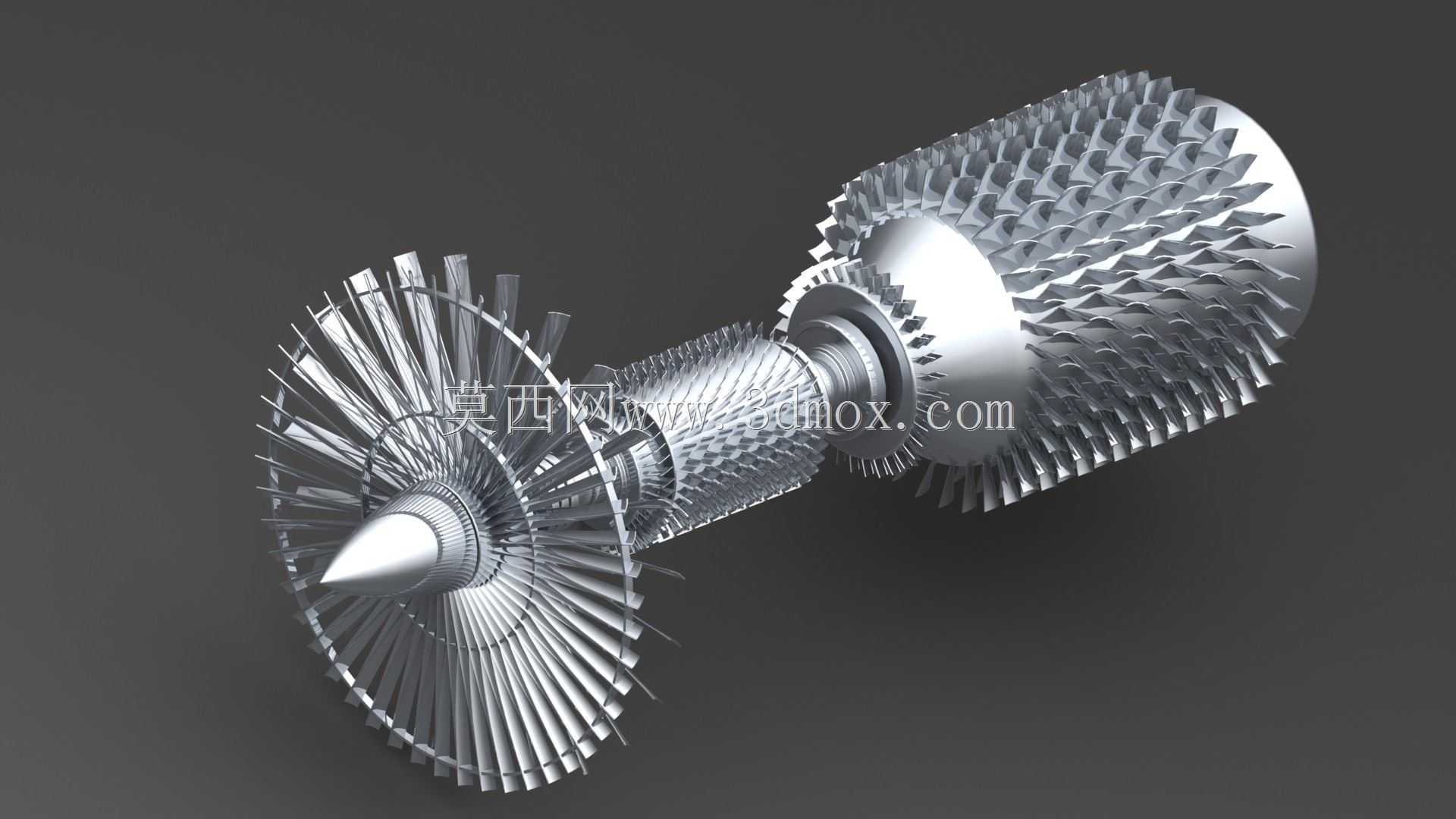

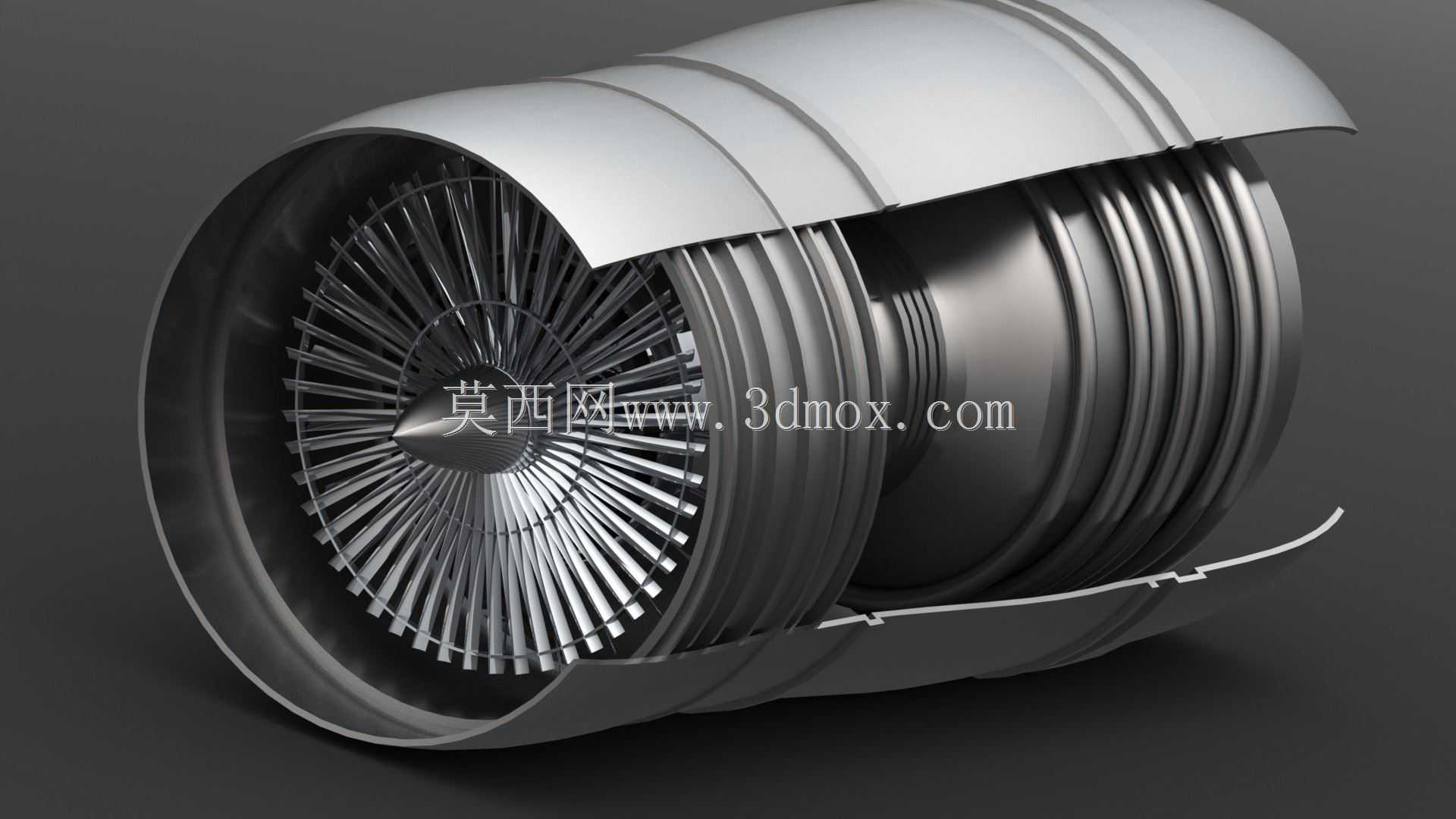

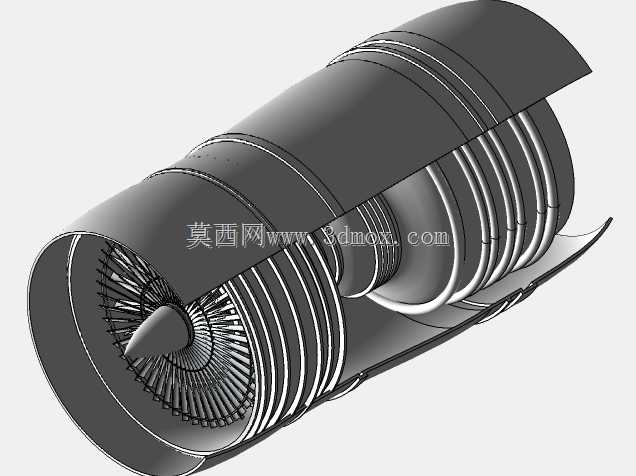

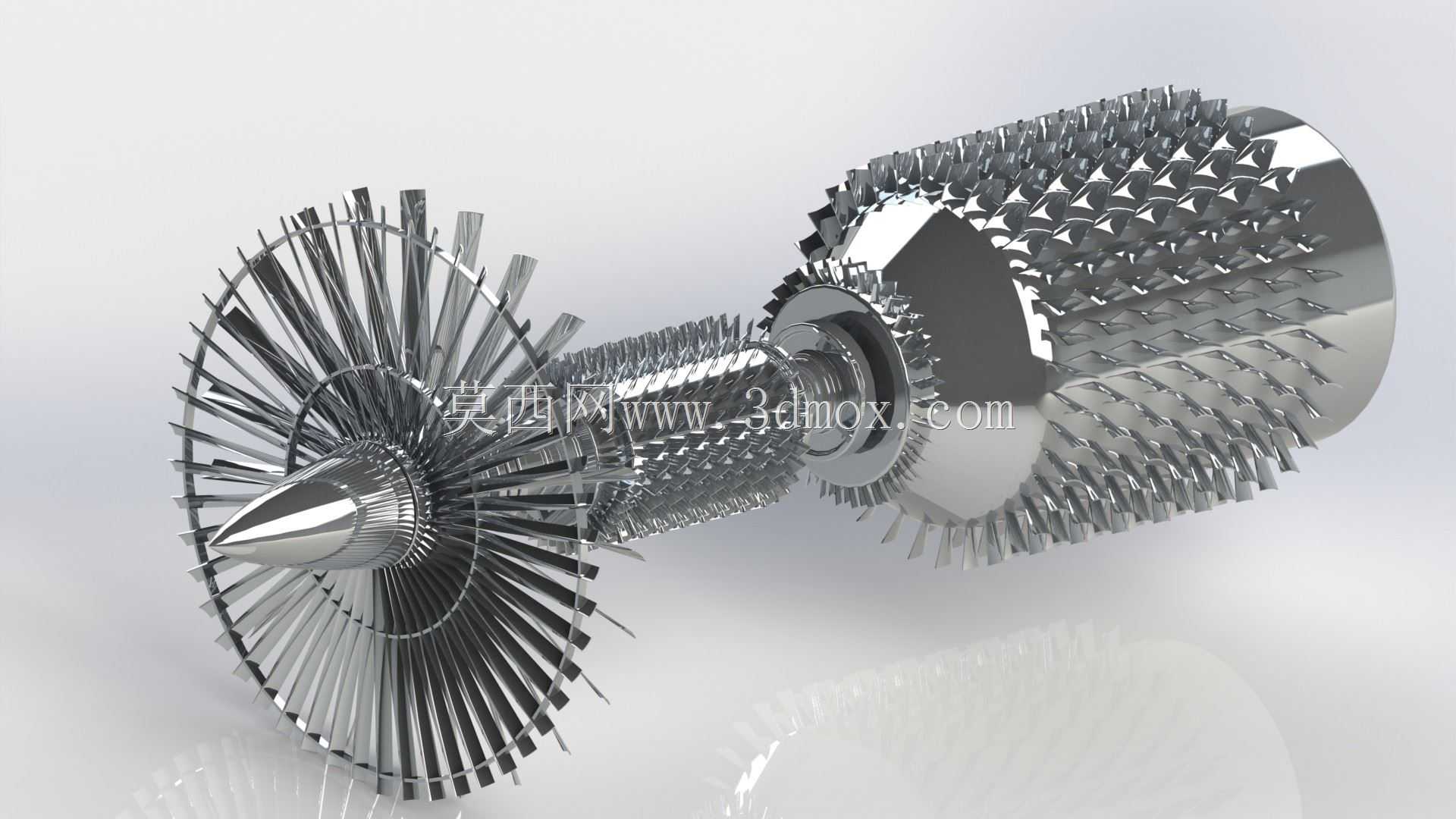

该模型还原的Trent900系列喷气发动机涡轮结构，主要应用于大型双发宽体民用客机的动力系统中，作为大涵道比涡扇发动机的核心做功部件，承担着将燃烧室排出的高温高压燃气内能转化为旋转机械能的核心作用，既需要驱动前端多级压气机持续完成进气压缩作业，也需要将剩余功率传递至外涵道风扇，为整架飞机提供超过七成的巡航推力，是航空动力系统中工况最严苛、制造精度要求最高的核心单元。从实际应用场景来看，这类大推力涡扇的涡轮段长期工作在超过1600摄氏度的燃气冲刷环境中，同时要承受每分钟上万转的离心载荷与高频振动，因此结构设计上采用了多级轴流式布局，高压涡轮段导向叶片与工作叶片均带有复杂的内部气冷通道，配合外部热障涂层实现高温工况下的结构强度稳定，低压涡轮段则采用大弦长叶片设计，适配大流量燃气的做功需求，保证动力输出的平顺性。本次的剖视结构设计，完整还原了从高压涡轮导向器、高压涡轮盘、低压涡轮各级叶片到涡轮后机匣、承力支板的全链路结构，同时保留了外涵道机匣的半剖展示形态，能够清晰呈现内涵道燃气流通路径与外涵道空气流道的分隔关系，也能直观看到涡轮轴与前端压气机、风扇段的连接接口位置。从安装边界来看，该涡轮段作为发动机核心机的组成部分，前端与燃烧室出口、高压压气机后轴相连接，后端通过涡轮后承力机匣与尾喷管段对接，径向尺寸完全匹配Trent900发动机2.95米左右的最大风扇直径对应的核心机比例，轴向长度符合核心机段的安装尺寸要求，所有叶片的安装角、叶尖与机匣的预留间隙都参考真实发动机的装配公差设计，既可以用于航空动力相关的结构教学演示，也能作为航空科普展陈、动力系统原理验证的可视化参考载体，帮助从业者快速理解大涵道比涡扇涡轮段的做功逻辑与结构组成。
