38英寸工业排气扇三维结构设计作品

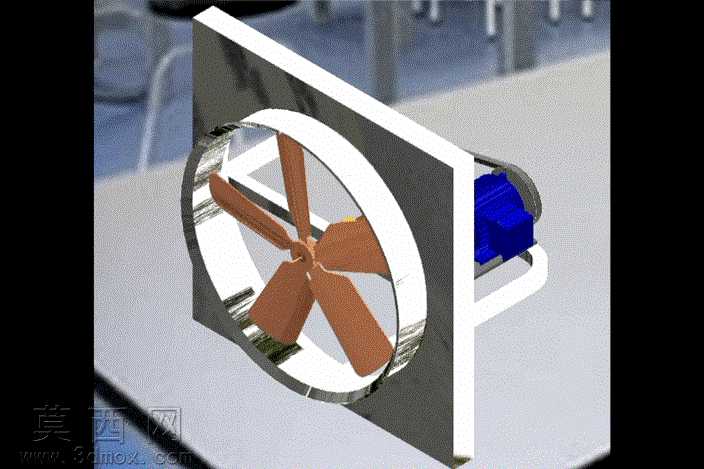

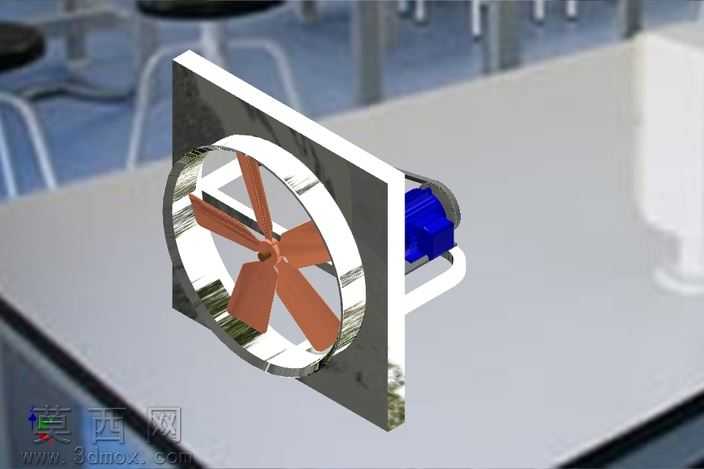

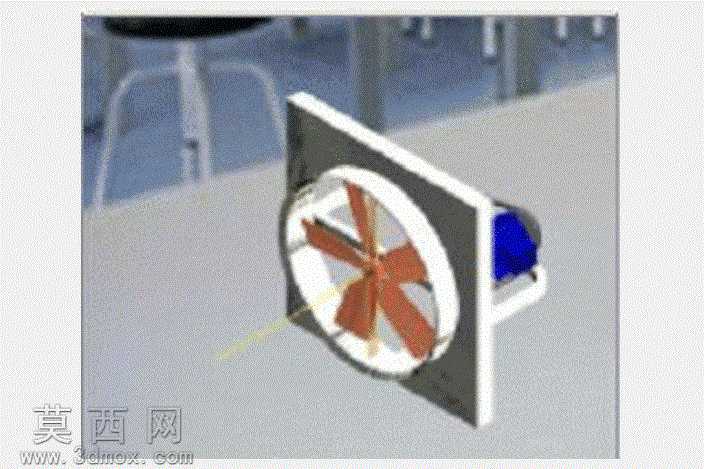

本作品为38英寸规格工业排气扇的三维设计成果，建模阶段采用参数化设计逻辑完成全部件尺寸约束，首先搭建方形安装法兰的基准框架，以安装面为定位基准完成风筒的同轴度约束，风筒内壁与叶轮外缘预留符合工业通风标准的安全间隙，避免运转过程中出现剐蹭干涉。叶轮部分采用六叶片轴流结构设计，每片叶片的翼型曲面通过多截面放样命令生成，建模过程中对叶片安装角、叶根过渡圆角做了连续曲率优化，既保证叶片曲面的气动合理性，也兼顾实际生产中的冲压成型工艺性，叶根与轮毂的连接位置做了加厚过渡处理，匹配长期运转的结构强度要求。驱动部分的电机模型按照工业常用外转子轴流电机的真实尺寸建模，电机外壳的散热筋、接线盒、安装支座均做了细节还原，电机与风筒的连接支架采用对称式支臂结构，支臂截面做了流线型优化，降低支架对出风气流的阻挡损耗。材质渲染阶段，方形安装法兰与风筒采用镀锌钢板材质，模拟金属表面的细微磨砂质感与冷调金属反光；叶轮部分采用棕色工业防腐涂层材质，还原玻璃钢或防腐金属叶片的真实视觉效果；电机部分分别还原了后端盖的蓝色烤漆质感、前端盖的铸铝哑光质感，安装支架做了镀锌防锈的金属质感处理，场景渲染时添加了柔和的环境漫反射，突出各部件的材质层次与结构轮廓。结构设计上充分考虑实际安装场景，方形法兰预留了标准安装孔位，电机与风筒的连接采用可拆卸式支座设计，方便后期维护时的电机拆装，叶轮与电机输出轴的配合位置做了键槽结构还原，完全匹配真实工业排气扇的装配逻辑，整体模型可直接用于产品结构验证、安装模拟以及产品展示渲染使用。
