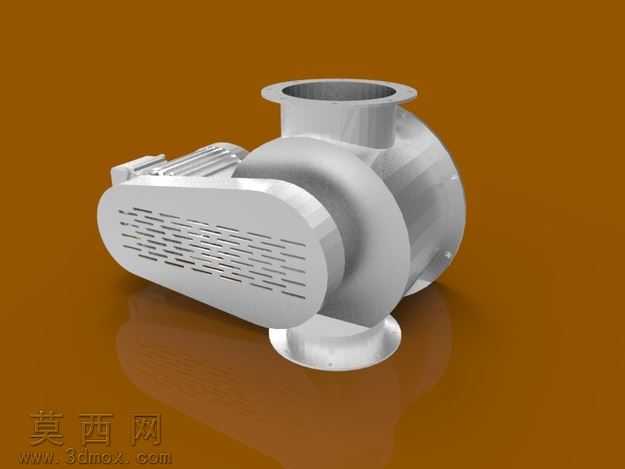

10英寸工业气闸舱结构三维设计

本作品为10英寸规格工业气闸舱的三维建模设计成果，建模阶段采用参数化特征建模思路完成整体结构搭建，首先依据气闸舱的功能需求确定核心通径尺寸为10英寸，以此为基准定位上下两处圆形法兰接口的位置与尺寸，保证接口可与标准工业管路实现匹配对接。建模过程中优先完成主体蜗壳腔体的曲面构建，通过放样、曲面缝合等操作保证腔体内部流道顺滑无突变，满足流体输送过程中的低阻需求，随后依次构建侧置的传动防护壳体、电机安装定位结构、连接法兰的螺栓孔位阵列等细节特征，所有装配位置均预留合理的公差间隙，符合实际机械加工与装配的工艺要求。材质与渲染阶段，针对设备的工业应用场景，主体金属部件采用哑光不锈钢材质进行表现，调整材质的反射粗糙度与金属度参数，还原不锈钢材质细腻的磨砂金属质感，传动防护壳体的散热格栅区域通过纹理贴图与凹凸通道设置，表现出格栅的通透结构与冲压成型的边缘细节，底部支撑脚部分添加轻微的磨损做旧效果，提升模型的真实感；场景采用暖棕色纯色背景配合三点布光方案，主光从侧上方投射突出设备的主体轮廓与曲面转折，辅光弱化阴影区域的死黑问题，轮廓光勾勒设备边缘提升整体立体感，最终渲染效果清晰展现设备的整体造型与结构细节。结构设计上，该气闸舱采用集成式布局，将传动防护结构与主体腔体整合为一体，侧置的防护壳体表面设计有阵列式散热通槽，可满足内部传动部件运行时的散热需求，上下两处法兰接口采用标准凸面法兰结构，可通过螺栓实现与上下游管路的密封连接，底部设置的支撑脚可保证设备安装后的稳定性，整体结构紧凑无冗余设计，兼顾流体输送效率与安装维护的便捷性，可用于工业通风、物料气力输送等场景的方案展示、结构验证以及相关教学演示使用。
