轧制工况用叶片式分流装置结构设计

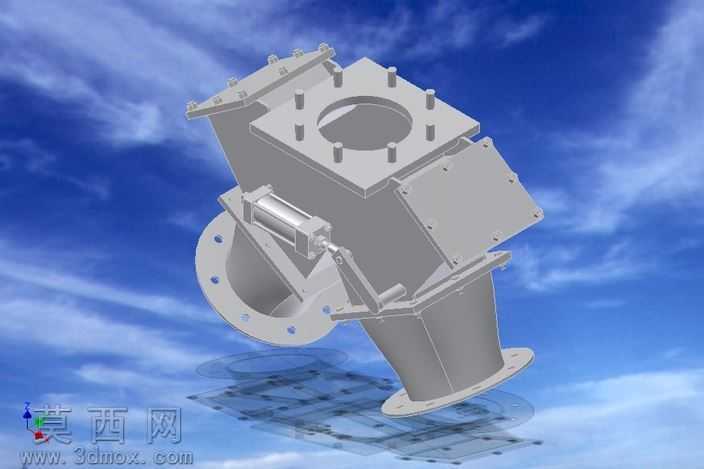

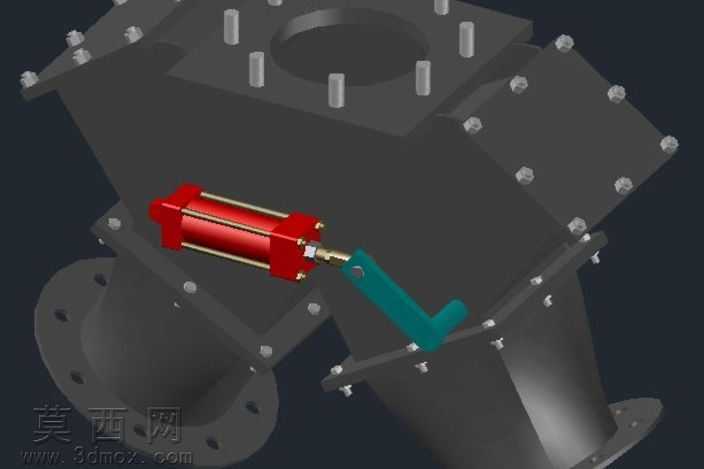

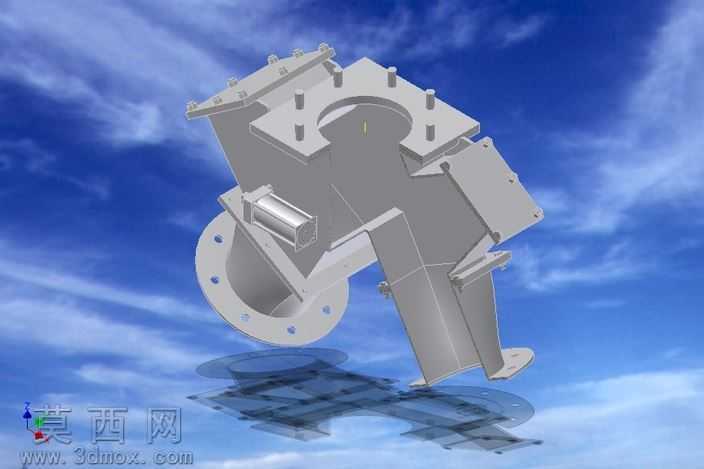

本作品为轧制生产工况配套的叶片式分流装置三维建模成果，建模阶段围绕工业现场物料分流的实际功能需求展开结构设计，首先完成整体壳体的基准定位，采用上下带法兰连接端的变径腔体作为主体承载结构，法兰端预留均匀分布的螺栓安装孔位，可直接与上下游物料输送管道完成密封对接，保证物料输送过程的密闭性。装置侧部设置可开合的检修盖板结构，通过螺栓与主腔体实现紧固连接，日常运维时可快速拆卸完成内部叶片组件的检修与更换，无需整体拆解管路。驱动端采用外置气缸作为动力执行部件，通过铰接连杆结构与内部的分流叶片组件实现动力传递，可驱动叶片完成不同角度的偏转，从而实现物料流向的快速切换，适配轧制生产中不同料路的分配需求。建模过程中对所有部件的装配公差进行了合理预留，转动铰接位置预留了足够的活动间隙，避免实际装配中出现运动干涉问题。渲染阶段采用金属哑光材质模拟设备实际的碳钢喷涂外观，搭配蓝天白云的展示背景突出设备的工业质感，对法兰端面、气缸活塞杆等加工面做了金属光泽的质感区分，清晰展现不同部件的材质差异。整体结构设计兼顾了功能实用性与运维便捷性，所有外部部件均做了圆角过渡处理，避免尖锐棱角带来的安装安全隐患，腔体内部流道做了顺滑过渡设计，可减少物料输送过程中的卡滞与磨损问题，完全适配轧制生产现场多粉尘、连续作业的使用环境，可直接用于后续的工程出图、装配模拟以及生产加工参考。
