可参数化调整的螺旋输送机二维动态块设计

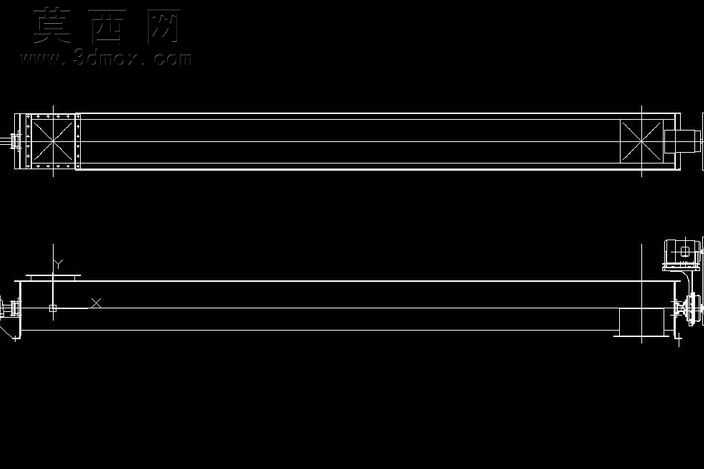

本设计为面向工程布局场景打造的螺旋输送机二维动态参数化块，核心围绕工程绘图中快速调用、灵活调整的需求开展设计，全程依托CAD平台的动态块功能完成全流程搭建，覆盖块定义、参数绑定、动作关联、可见性设置等核心环节，最终实现块体的翻转、旋转、拉伸等多维度自由调整能力，适配不同布局场景下的绘图需求。设计初期首先梳理螺旋输送机的通用结构特征，将整机拆解为两端轴承座、中部输送管段、内置螺旋叶片轴、端部驱动连接位四个核心结构单元，在块编辑环境下先完成基础几何轮廓的精准绘制，严格遵循机械制图的线型规范，区分可见轮廓线、中心线、构造线的图层与线宽，保证基础图形的制图规范性。随后为块体添加多组线性参数、旋转参数与翻转参数，针对输送管段长度绑定拉伸动作，设置合理的参数拉伸范围，保证拉伸过程中两端轴承座的结构比例不会失真，螺旋叶片的节距示意不会随拉伸出现错位变形；针对整机的安装朝向需求，添加水平、垂直两个方向的翻转参数，绑定对应翻转动作，无需手动拆解图形即可快速调整输送机的安装方向；针对布局中不同角度的布置需求，添加旋转参数并设置合理的旋转捕捉角度，调整角度时整机结构会以预设的安装基点为中心同步旋转，不会出现结构散架的问题。同时为块体设置了多组可见性状态，可根据绘图需求切换显示整机外形、内部螺旋结构、安装定位尺寸等不同显示层级，适配总装布局图、部件安装图、示意图等不同绘图场景的表达需求。设计过程中反复调试各参数与动作的关联逻辑，排查拉伸时线条错位、翻转时基点偏移、旋转时标注错位等常见动态块问题，保证每一项调整操作都能得到符合机械结构逻辑的图形结果，块体调用时无需二次修改图形结构，仅通过参数调整即可匹配不同长度、不同朝向、不同布置角度的螺旋输送机绘制需求，大幅提升工程绘图的效率，避免重复绘制同类结构的冗余工作，让设计人员可以将更多精力投入到整体布局的逻辑梳理而非重复绘图工作中。
