摄像机框架用棱边橡胶防震阻尼件

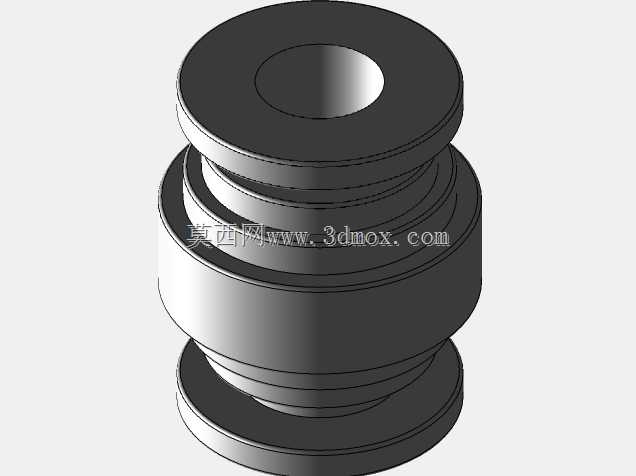

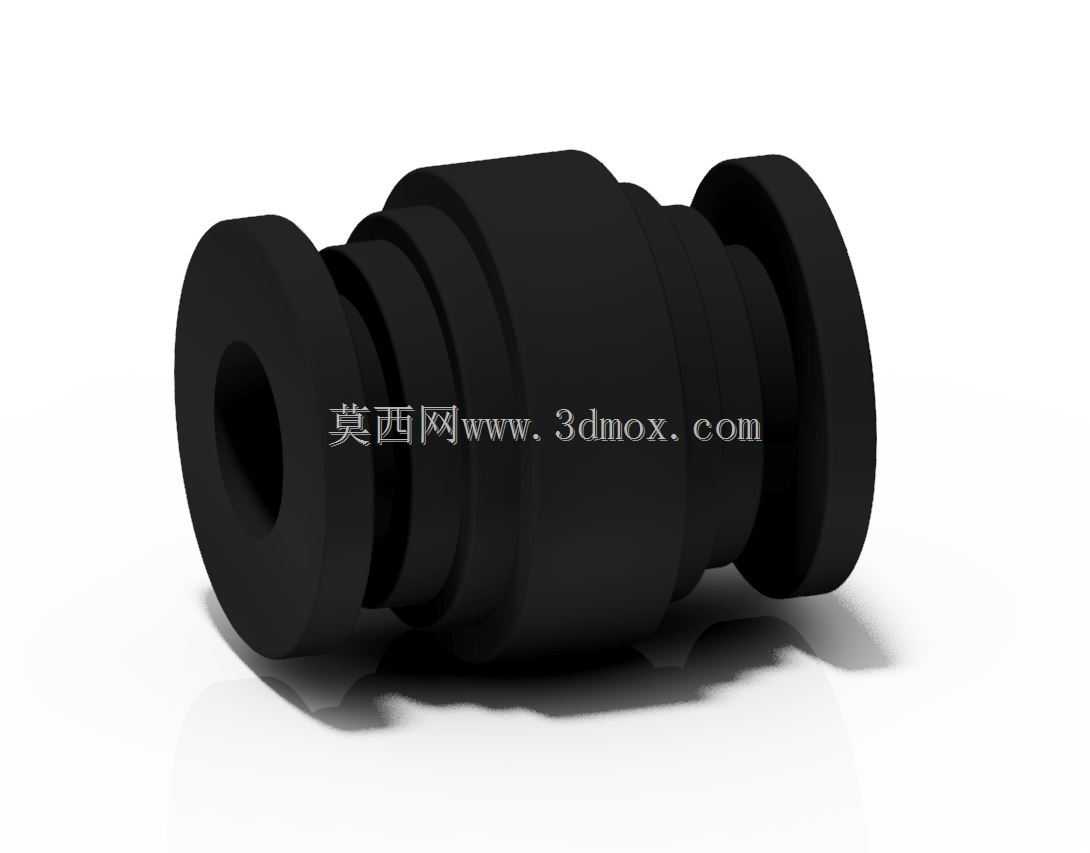

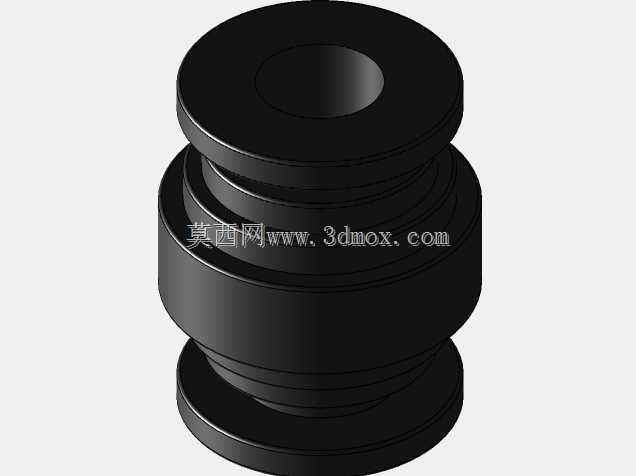

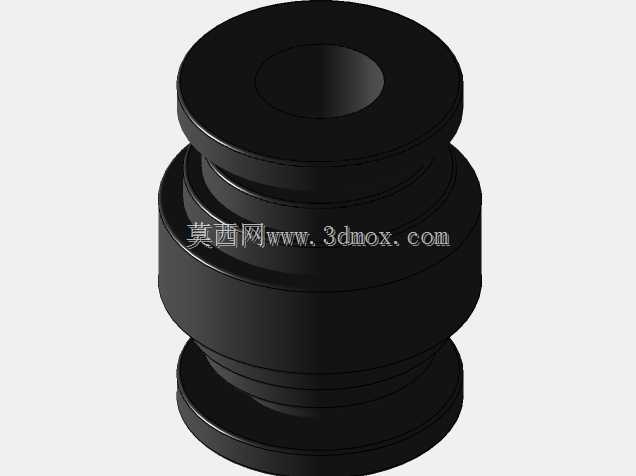

这款橡胶阻尼件主要应用于安防监控设备、工业视觉检测系统的摄像机安装框架场景，在户外监控点位、生产线视觉检测工位、车载摄像模组等存在持续振动或瞬时冲击的环境中，承担核心的隔震缓冲作用。在实际使用场景里，摄像机属于精密光学成像设备，若安装框架直接与固定基座刚性连接，外界的振动——比如户外杆架的风振、生产线设备运行的传导振动、车载场景的路面颠簸振动，会直接传递到摄像机体，轻则导致成像画面出现抖动、拖影，影响监控识别精度或视觉检测的准确率，重则长期振动会造成镜头内部镜片移位、感光元件焊点松脱，缩短设备使用寿命。这款阻尼件正是为解决这类振动传递问题设计，通过橡胶材质本身的高弹性形变特性，吸收并耗散传导至摄像机框架的振动能量，切断振动传递路径，为摄像模组提供稳定的安装基准。从功能特性来看，该阻尼件采用两端带限位凸缘的中空轴套结构，中部设置多道环形棱边，这种结构设计一方面可以在安装时通过两端凸缘卡入框架的安装孔位，实现轴向限位，避免阻尼件在长期振动中出现轴向窜动脱落；另一方面中部的多道环形棱边可以在承受径向、轴向不同方向的振动载荷时，提供多段式的弹性形变空间，相比等直径的光面橡胶套，能适配更宽频率范围的振动缓冲需求，同时棱边结构也能增加阻尼件与安装孔壁的接触摩擦力，提升安装后的稳固性。橡胶材质本身具备良好的耐候性与阻尼滞后特性，在-20℃到60℃的常规工作环境下都能保持稳定的弹性性能，不会因温度变化出现硬化脆裂或过度软化的问题，适配户外、工业车间等多种复杂工况。从设计思路上，这款阻尼件优先考虑安装适配性与缓冲性能的平衡，中空的内孔设计用于穿装固定螺栓，将阻尼件夹在摄像机框架与安装基座之间，螺栓锁紧时不会直接压死橡胶本体，预留了足够的弹性形变余量，避免橡胶因长期受压出现永久形变失去缓冲效果。外形尺寸方面，该阻尼件安装适配孔径为9mm，本体最大外径17mm，整体总长度21mm，安装时仅需要在摄像机框架与对应安装基座上开设直径匹配的安装孔，预留21mm的轴向安装空间即可完成装配，不需要额外设计复杂的安装结构，适配绝大多数常规尺寸的工业摄像机、安防摄像头的框架安装需求，安装边界兼容性强，既可以用于单点位的辅助减震，也可以在摄像机框架的多个安装点位同时布置，实现全方向的振动隔离。在实际装配验证中，这类橡胶阻尼件可以将传递至摄像机的振动加速度降低70%以上，有效消除高频微振动对成像的影响，同时对于瞬时的冲击载荷，比如设备启停、外力碰撞带来的冲击，也能通过快速的弹性形变吸收冲击能量，避免摄像机受冲击出现位置偏移或内部构件损坏。
