120风扇配套50储液罐固定安装支架

　　这套结构件的核心作用，是把直径50mm的圆柱形储液罐直接架装在标准120mm规格散热风扇的上方，在紧凑装机空间里同时完成风冷散热与储液部件的定位固定，常见于小型水冷循环系统、桌面级散热改装、紧凑型工控设备散热回路这类对安装空间利用率要求极高的场景。

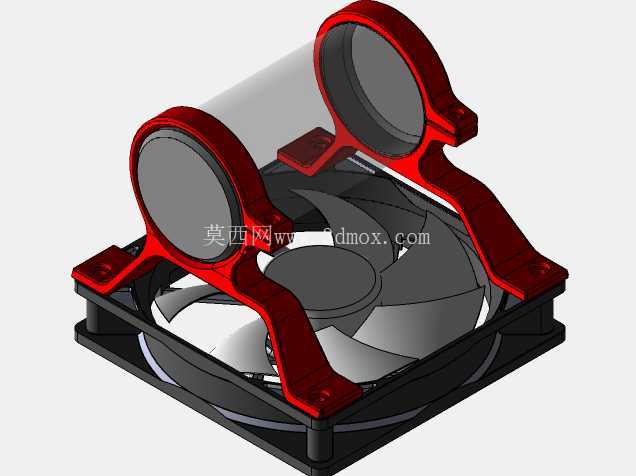

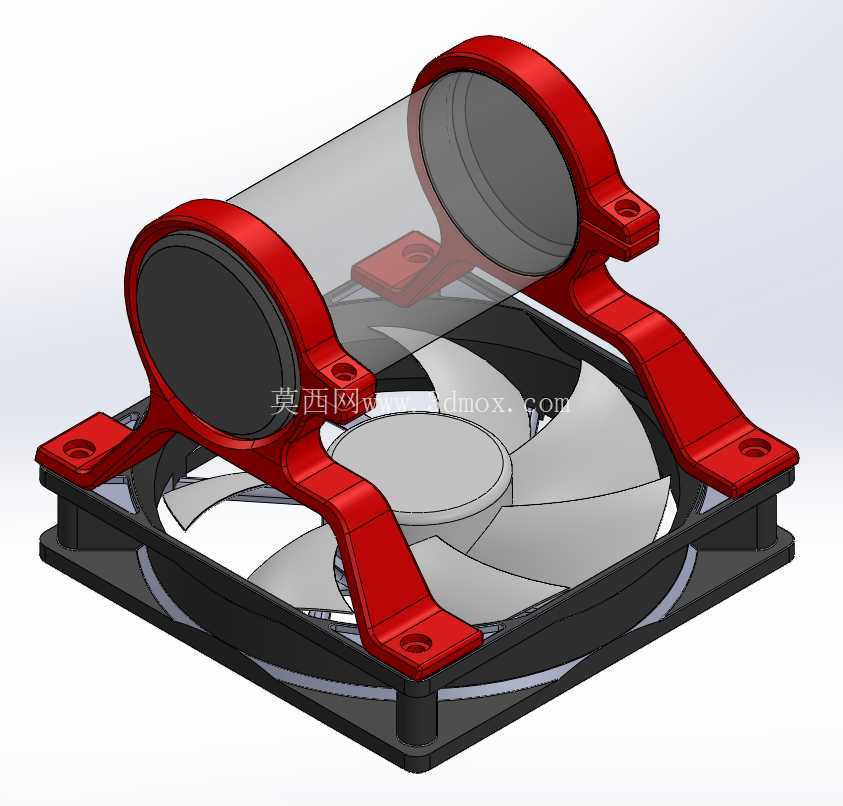

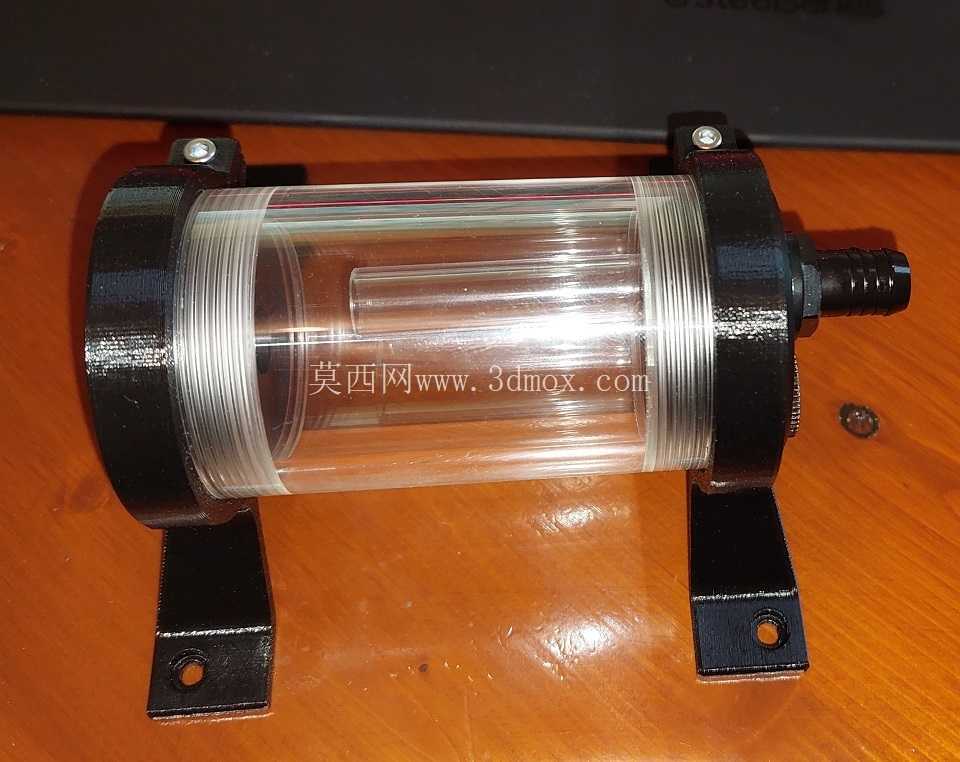

　　从安装边界来看，支架底部的四个支脚完全匹配120mm方形风扇的四角安装孔位，支脚预留的沉孔可以直接穿过风扇自带的固定螺丝，不需要额外在机箱或者安装底板上重新打孔，装配时可以先把支架和风扇对位锁紧，再将储液罐卡入上方的两个半环抱箍，整个装配流程不需要额外定制转接件。两个弧形抱箍的内圆直径严格适配50mm外径的圆柱罐体，抱箍开口处预留了小幅弹性形变余量，既可以保证罐体卡入后不会沿轴向窜动，也能抵消3D打印过程中产生的少量尺寸公差，避免罐体装夹过紧出现外壁压痕。

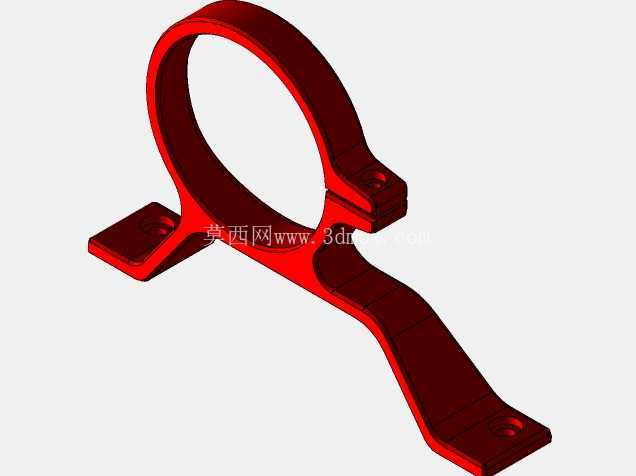

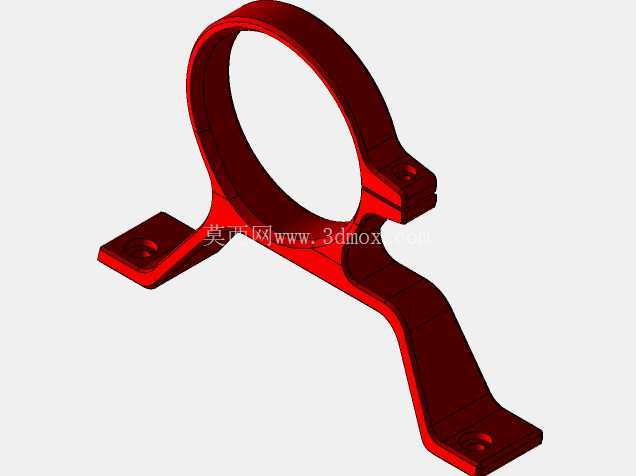

　　结构设计上特意把支撑臂做成了外扩的斜向加强形态，从底部风扇四角的安装位向上延伸收拢到抱箍位置，这种力流走向可以把罐体的重量直接传递到风扇的四个固定点，不会让风扇的塑料外框承受额外的悬臂弯矩。支撑臂和抱箍、底部支脚的交接位置都做了大圆角过渡，没有尖锐的应力集中拐角，即便是使用PETG这类韧性较好的材料打印，长期承重也不会在转角位置出现断裂。整个支架所有悬空部位都做了自支撑倾角处理，打印时不需要额外添加支撑结构，0.2mm层高的打印参数下就可以直接成型，拆件后不需要打磨支撑面就能直接装配。

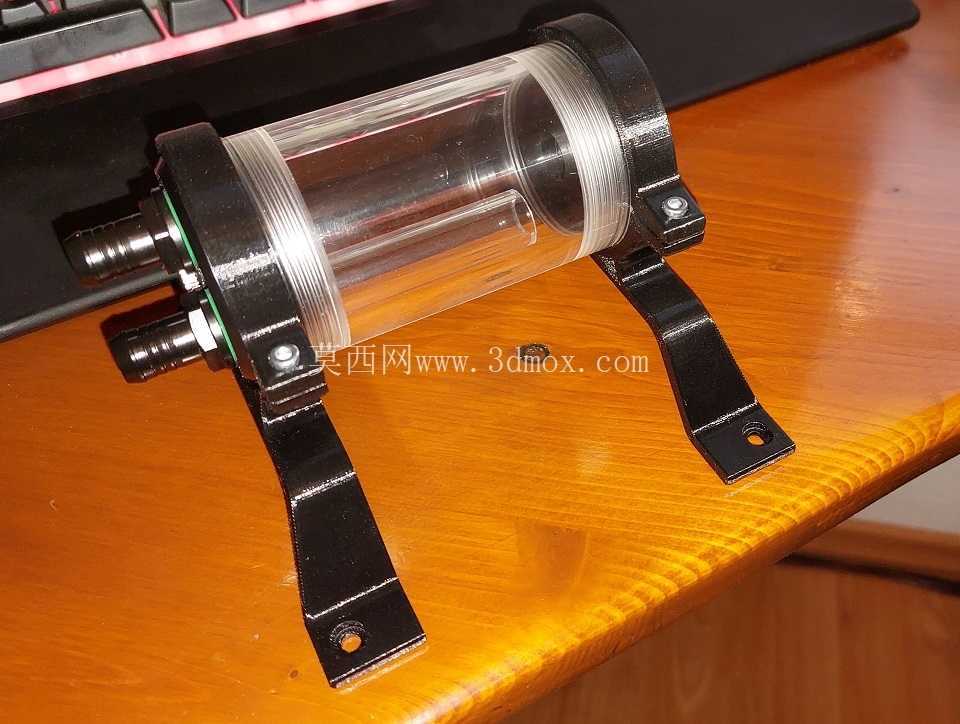

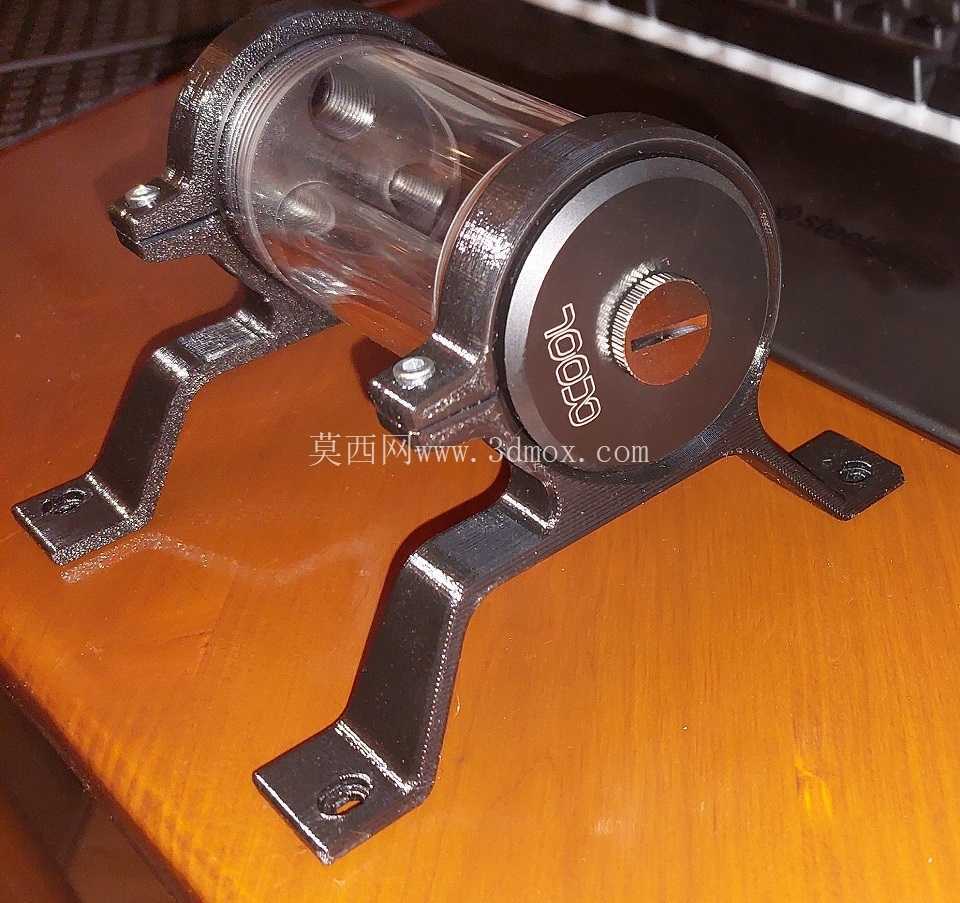

　　实际使用中，这套支架把储液罐布置在风扇出风面的正上方，风扇运转时的气流可以直接扫过储液罐的外壁，顺带带走罐内循环液体的热量，不需要额外预留单独的罐体安装空间，在狭小的设备腔体内可以大幅压缩散热回路的整体占用体积。支脚的高度特意留出了风扇扇叶转动的安全间隙，支撑臂的轮廓完全避开扇叶的旋转区域，装配后不会出现运动干涉，抱箍的固定位置也经过配重校核，罐体装夹后整体重心落在风扇方形轮廓的中心区域，高速运转时不会产生额外的偏心振动。
