四轴飞行器用GPS定位天线安装结构

　　在多旋翼飞行器的结构设计环节，GPS定位模块的安装布局直接影响飞控系统的定位精度与抗干扰表现，这款适配45x45毫米规格GPS天线的安装结构，正是针对小型四轴飞行器的装机空间约束做的适配设计。日常做飞控装机布局的时候，不少开源GPS模块比如M8N系列的外置天线，都需要预留足够的净空区域，同时要保证安装基面平整，避免装机后出现倾斜导致搜星角度偏移，这个结构的设计初衷就是给这类天线提供一个标准化的安装承载平台，不用每次装机都临时裁剪碳板或者3D打印临时支架。

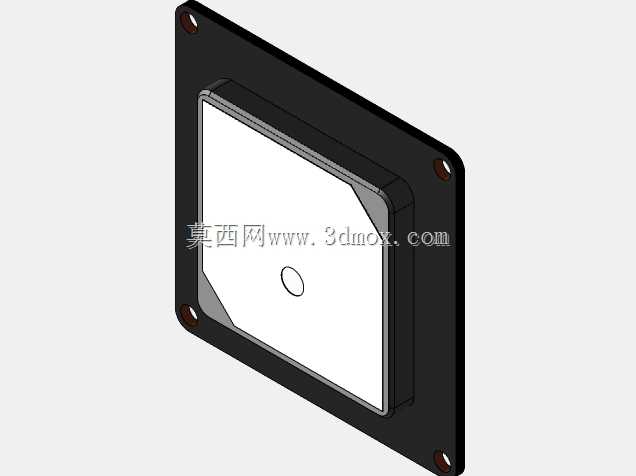

　　从实际装机场景来看，这类GPS天线通常需要布置在飞行器机身的最顶层位置，远离电调、图传、动力线这类强电磁干扰源，安装板四个角预留的通孔位置，刚好匹配常用的M2或者M2.5规格的尼龙螺柱安装间距，装机的时候可以直接用铜柱或者尼龙柱把整个模块架高，和下方的飞控栈、电池仓留出足够的安全间隙，既避免金属结构件遮挡天线信号接收面，也能减少机身振动直接传递到天线模块上。整个安装基座的外形做了切角处理，对应天线模块本身的边角造型，不会出现多余的结构突出，在紧凑的小轴距四轴飞行器上，能尽可能减少不必要的空间占用，避免和桨叶保护圈、机臂走线结构产生干涉。

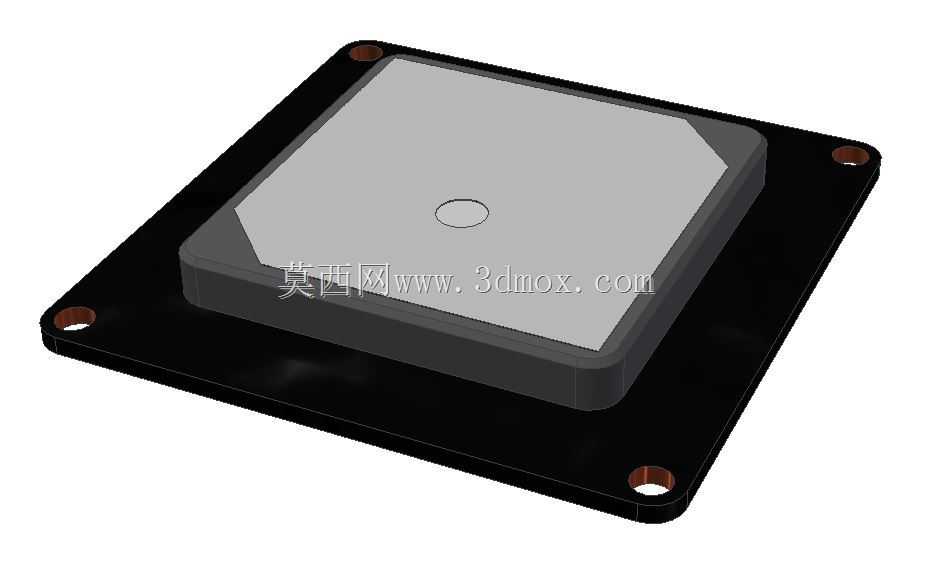

　　做结构设计的时候，首先考虑的是安装边界的控制，整个承载板的外轮廓尺寸控制在50毫米见方以内，四个安装孔的中心距严格对齐常用的装机孔位标准，不管是用在标准的F4、F7飞控的顶层安装位，还是自定义的航拍无人机顶部拓展位，都不需要额外打孔改孔。中间的天线容纳槽深度刚好匹配天线模块的壳体厚度，把天线嵌进去之后，整个上表面基本齐平，不会出现凸起的台阶，既可以减少飞行过程中的风阻，也能避免炸机的时候天线边缘直接受到冲击导致模块移位。槽位中心预留的小圆孔，是给天线模块底部的定位凸点或者馈线走线预留的，装机的时候不用硬压馈线，避免馈线外皮被夹破导致信号衰减。

　　从功能特性上来说，这个结构不需要做额外的减震设计，因为GPS模块本身对微幅振动的敏感度不高，只要安装基面刚性足够，不会在飞行过程中出现共振就可以，所以整个安装板的厚度做了合理控制，既保证足够的支撑强度，不会在高速飞行或者大机动动作的时候出现板件形变，也不会因为过重导致整机重心上移。实际选型的时候，不管是用在普通的航拍四轴，还是做小型测绘无人机的定位组件安装，这个结构都能满足空间预留的需求，设计阶段就考虑了和常见GPS模块的尺寸匹配，不用反复测量模块尺寸调整安装位，能大幅缩短结构设计的周期。

　　很多新手在做装机结构设计的时候，经常会忽略GPS天线的安装净空要求，把天线塞在机身框架中间，旁边就是电调的电源线，导致搜星数量少、定位漂移大，甚至出现飞行过程中丢星的情况，这个标准化的安装结构，直接把天线的安装位置抬升到机身最高处，周围没有金属遮挡，信号接收角度能覆盖整个天区，搜星速度和定位稳定性都能得到保障。同时安装板的黑色哑光表面处理，也能减少户外强光下的反光，避免对航拍镜头产生眩光干扰。在做三维布局的时候，把这个结构直接导入整机装配体，就能快速检查和周围机臂、桨叶、图传天线的间隙，不用再单独绘制天线的简化模型，能有效提升结构评审的效率，提前发现安装干涉的问题，减少打样迭代的次数。

　　另外这个结构的安装孔位是对称设计的，不管是正向安装还是旋转90度安装，都能对齐孔位，方便不同飞控的罗盘朝向校准需求，不用为了匹配罗盘的箭头方向重新调整安装位置。槽位的侧边预留了微小的间隙，安装的时候可以在缝隙里打少量的硅橡胶做固定，既能吸收振动，也能避免炸机的时候天线从槽位里甩出，同时后期维护拆卸也很方便，不会因为粘接过牢导致模块损坏。对于做小型无人机整机研发的结构工程师来说，这类标准化的安装结构模型，可以直接复用在不同轴距的机型上，只需要调整下方支撑螺柱的长度，就能适配不同的机身堆叠高度，不用每次新项目都重新绘制GPS安装位的结构，能把更多的精力放在整机气动布局和重心配平的优化上。
