共轴双旋翼轻型直升机结构设计

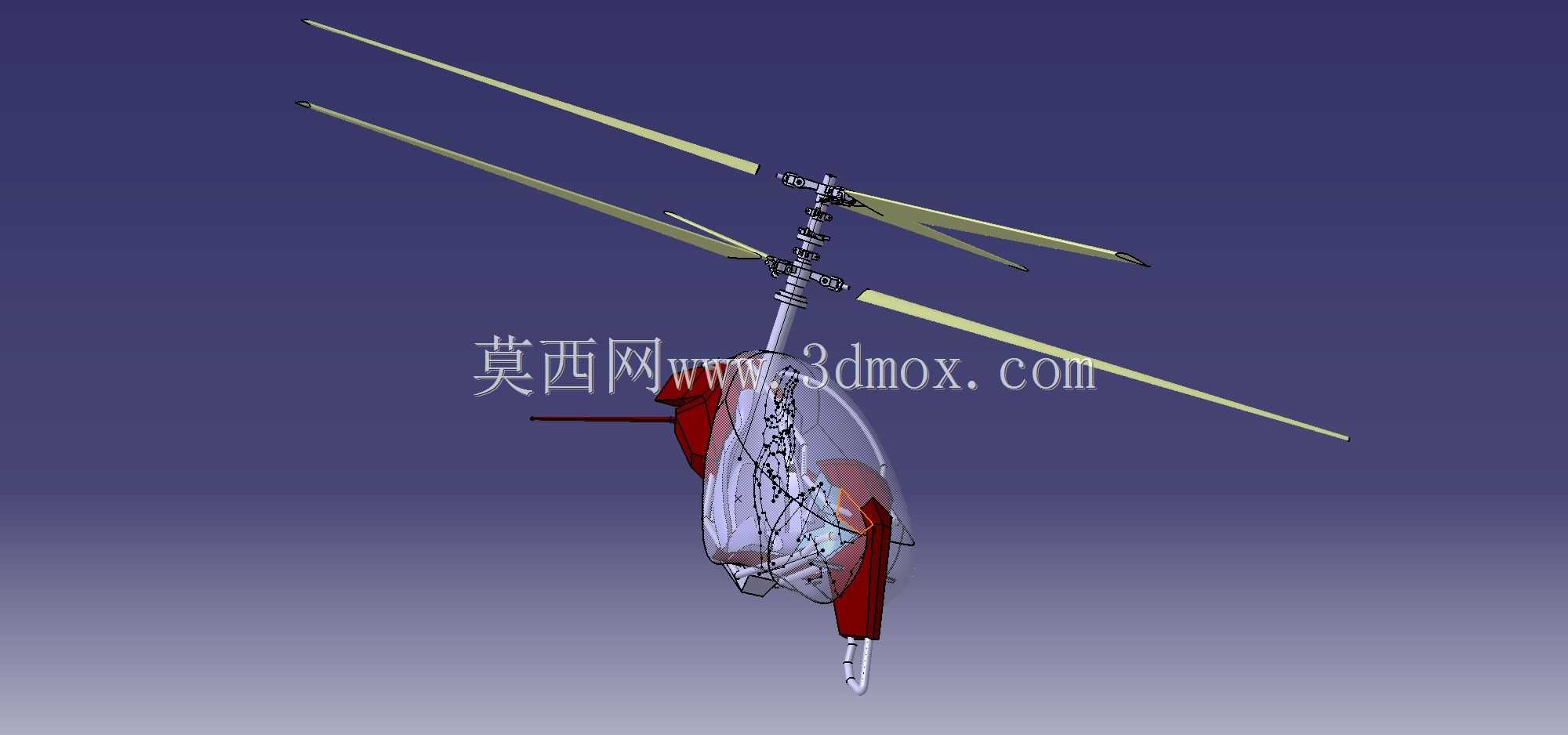

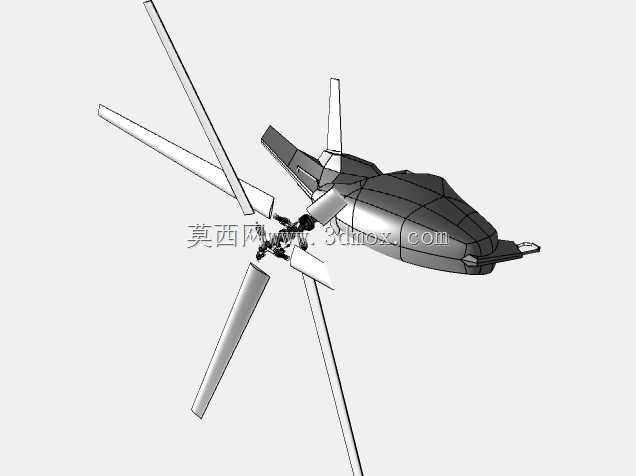

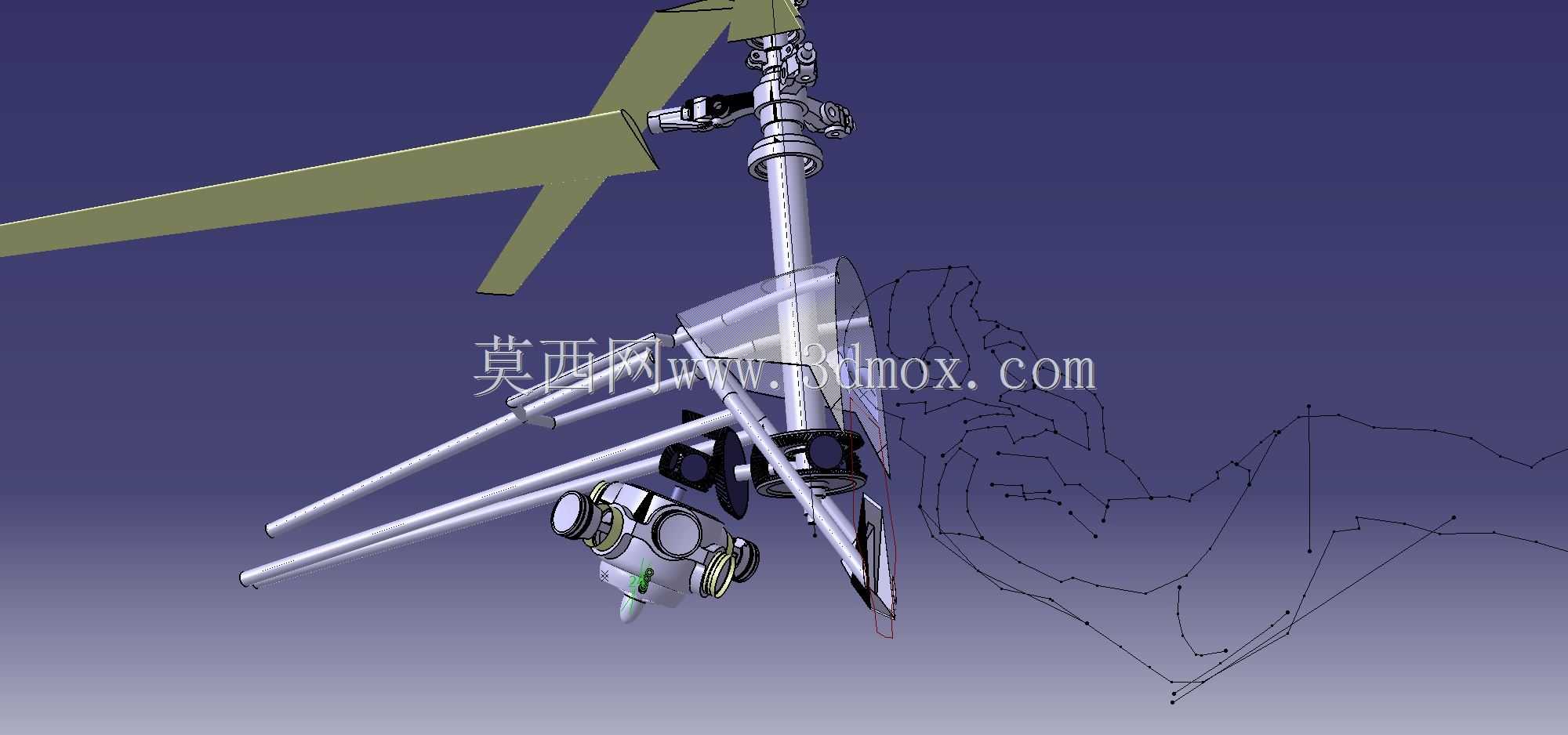

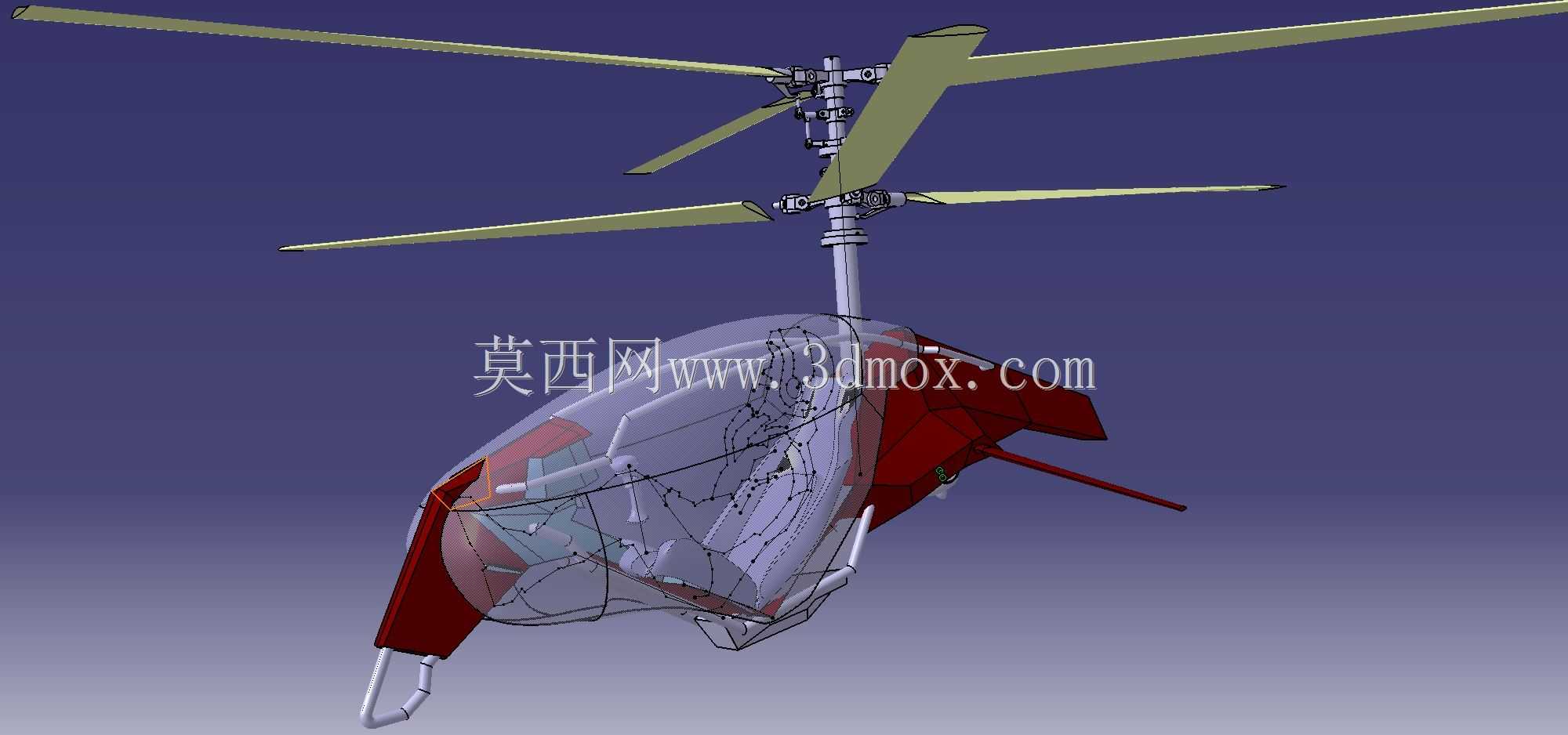

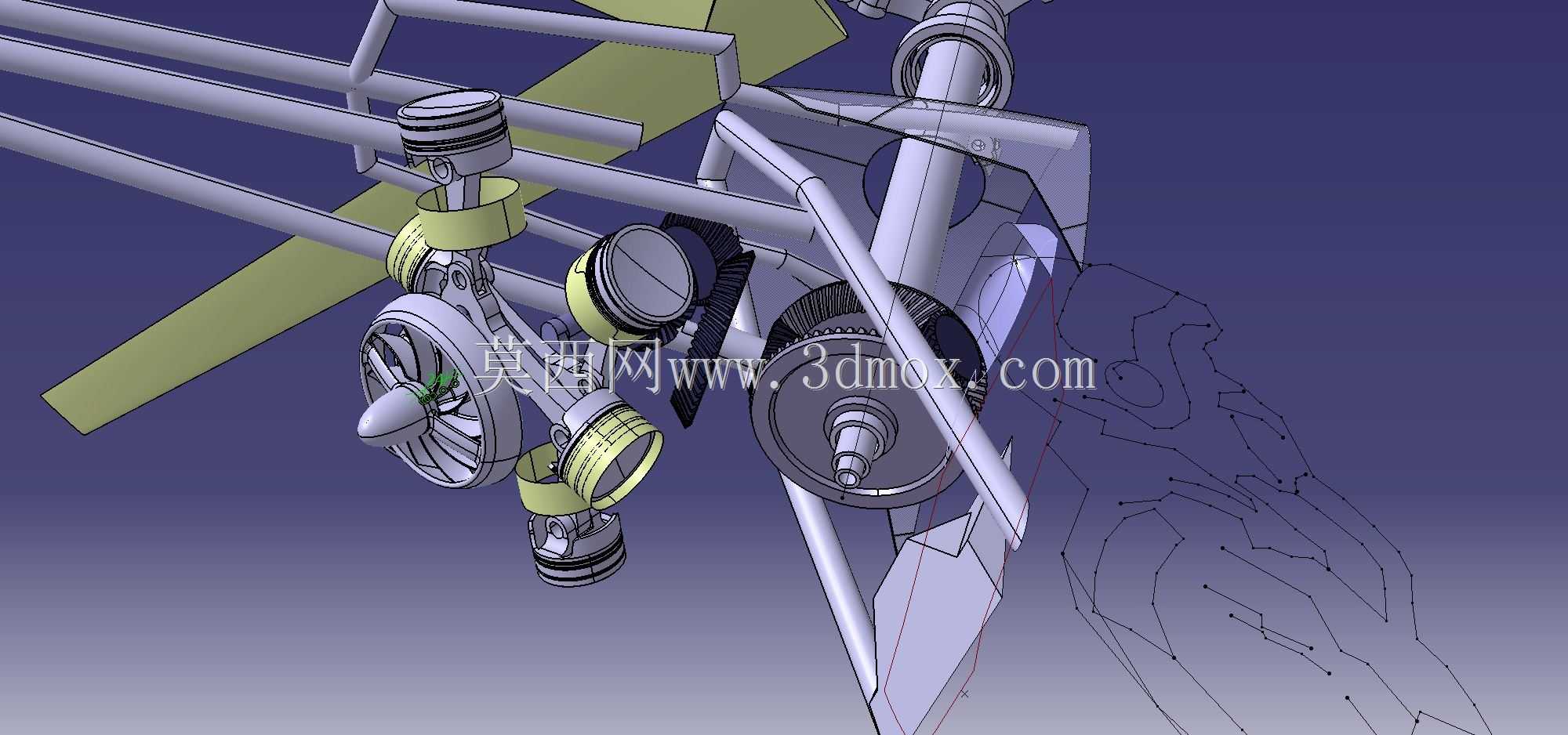

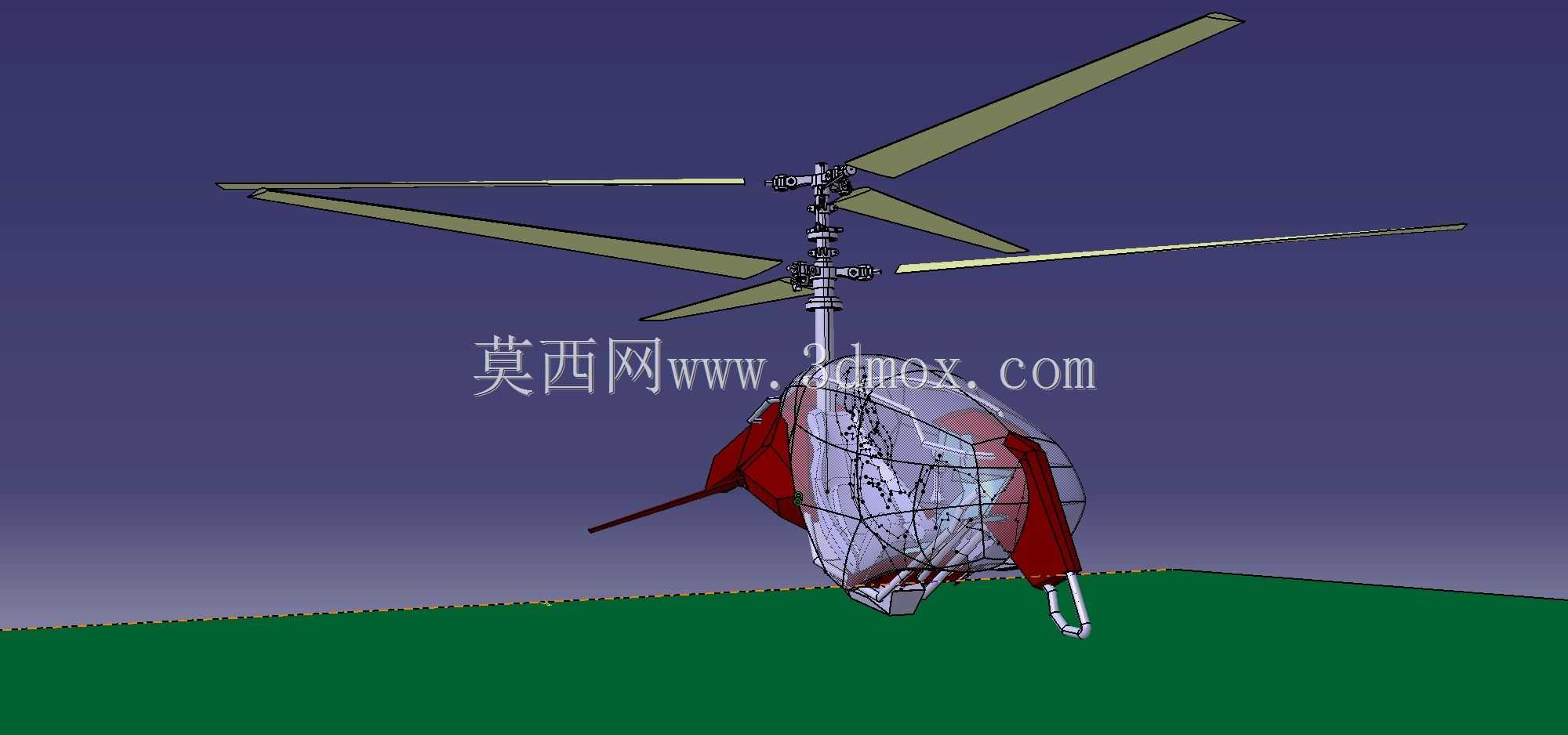

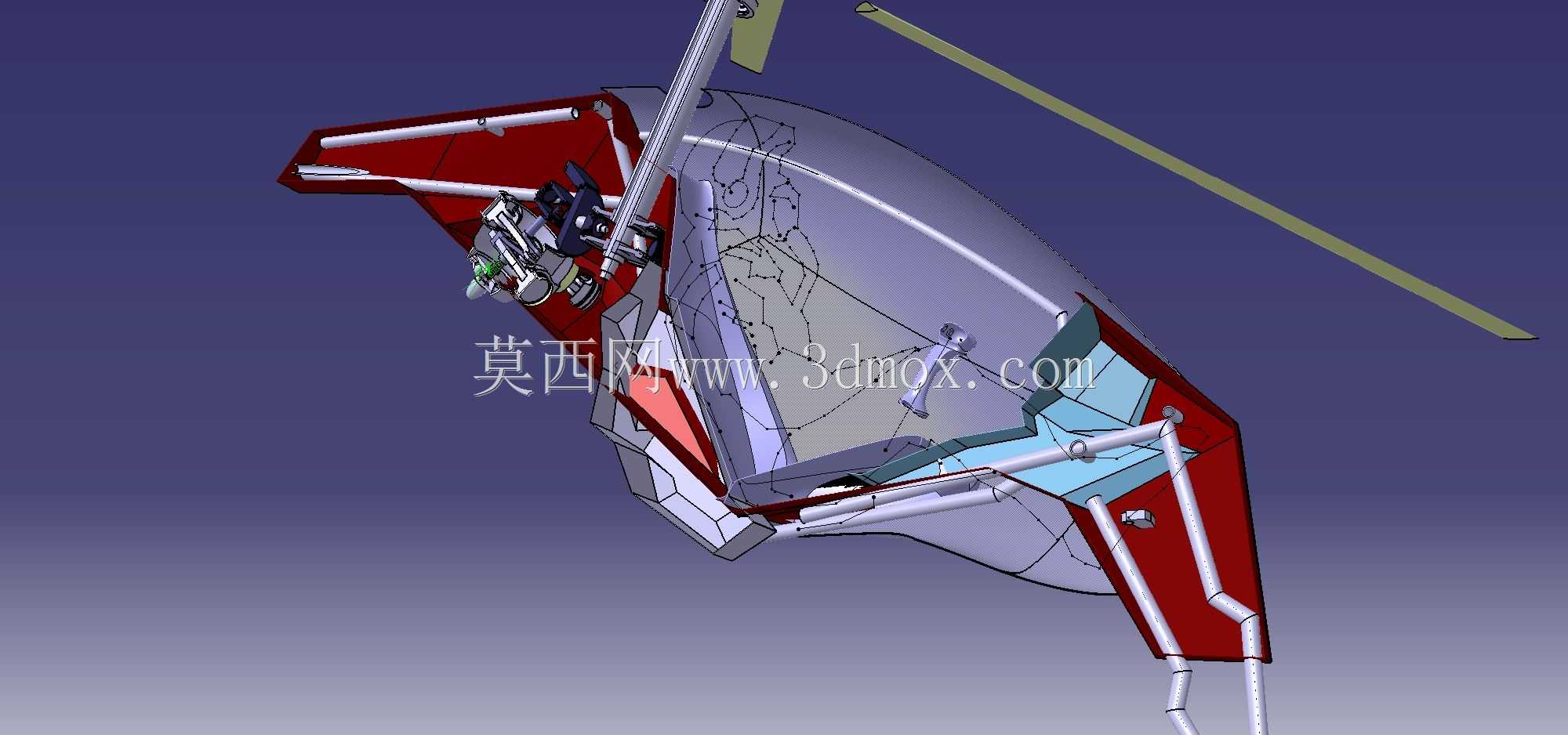

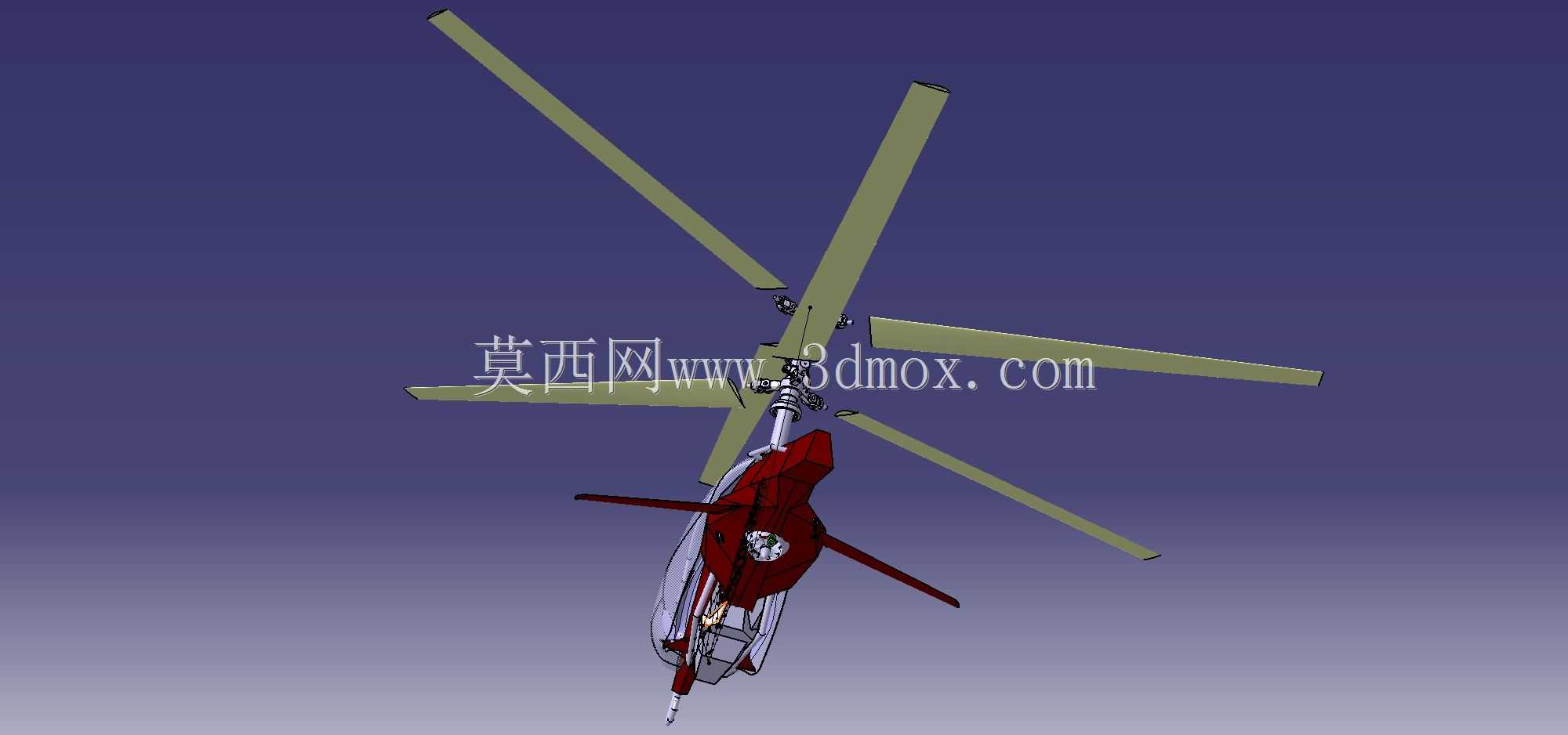

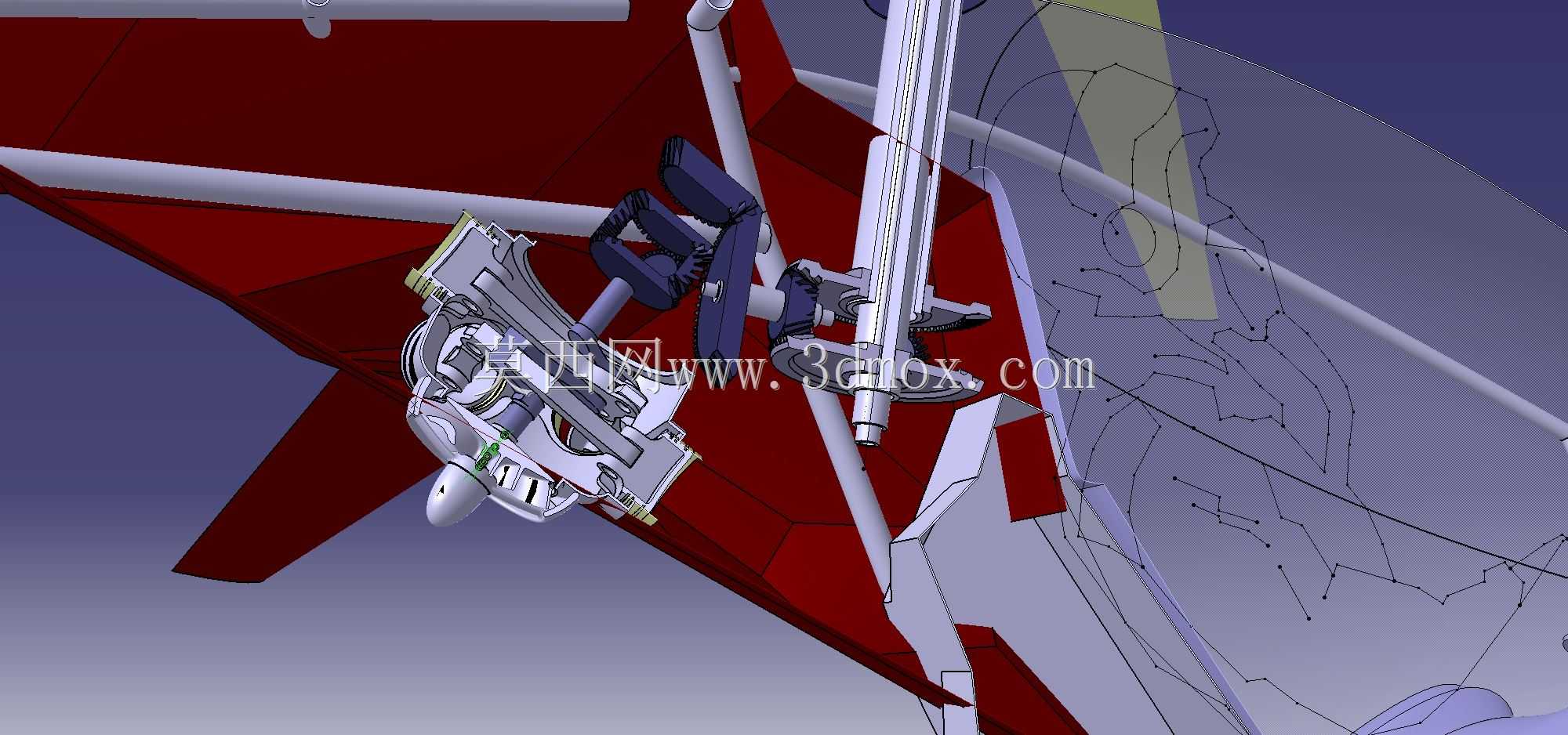

这款共轴双旋翼构型的轻型直升机，主要面向低空短途通勤、航空科普教学、低空巡检作业、航模研发参考等场景使用，相比传统单旋翼带尾桨的直升机，共轴反转双旋翼的设计省去了尾桨传动结构，既缩减了整机的侧向尺寸，也消除了尾桨消耗的传动功率，能在紧凑的起降空间内完成垂直起降、空中悬停、低速转向等飞行动作，适配城市楼宇间作业、狭小场地起降的使用需求。在实际用途层面，该构型既可以作为小型载人飞行器的结构验证原型，也可等比例缩放后作为高端航模的设计蓝本，还能用于航空教学场景中演示共轴旋翼的气动原理，帮助学习者理解双旋翼抵消反扭矩的运作逻辑。从功能特性来看，上下两副旋翼采用同轴反转布局，通过相反的旋转方向抵消旋翼转动带来的机身反扭矩，无需额外设置尾桨来平衡机身姿态，传动路径更短，动力传递效率更高；机身采用流线型半透明座舱设计，既可以直观展示内部的操纵机构、传动杆件布局，也能降低前飞过程中的空气阻力，旋翼桨叶采用大展弦比设计，在保证升力系数的同时降低旋翼转动的噪音水平，起落架采用滑橇式结构，结构简单可靠，能够在平整硬质地面、草地等多种场地完成起降，无需复杂的起降配套设施。在设计思路上，整体围绕紧凑化、高传动效率的核心目标展开，旋翼主轴采用分段式支撑结构，上下旋翼的变距操纵机构集成在主轴套筒周边，尽可能压缩旋翼系统的轴向尺寸，降低整机的重心高度，提升飞行姿态的稳定性；座舱区域采用曲面流线造型，在预留驾乘人员操作空间的前提下，尽可能缩减机身的迎风截面积，机身尾部设置小型安定面，在前飞过程中提供纵向稳定力矩，避免共轴旋翼带来的航向飘移问题。从外形尺寸与安装边界来看，整机旋翼展开直径与机身长度的比例控制在1.2:1左右，整机高度主要由旋翼系统与座舱高度构成，没有外凸的尾桨结构，整机的最大外廓尺寸仅由旋翼直径与机身宽度决定，地面停放时的占地尺寸远小于同量级的单旋翼直升机，旋翼与机身的连接位置设置有足够的安全间隙，上下旋翼在变距操纵过程中不会出现打桨问题，滑橇式起落架的横向跨度经过匹配设计，在地面停放及起降过程中能够提供足够的侧向支撑，避免侧翻风险，机身内部的传动线路、操纵杆件都沿着机身中轴线布置，预留了足够的安装检修空间，方便后续的结构调整与部件维护。
