汽车离合器系统总成结构三维设计

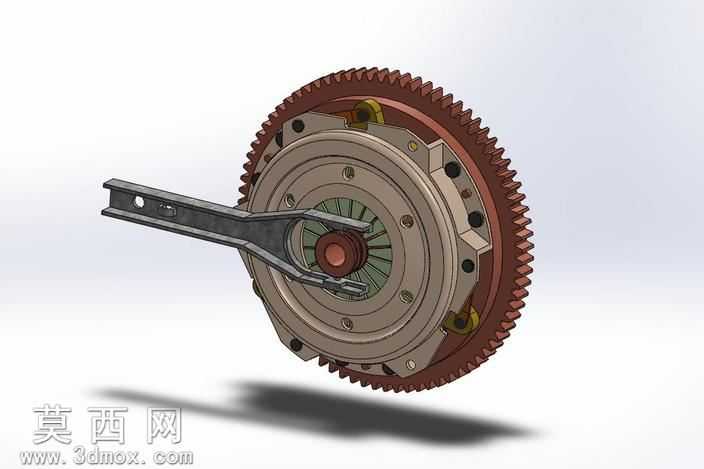

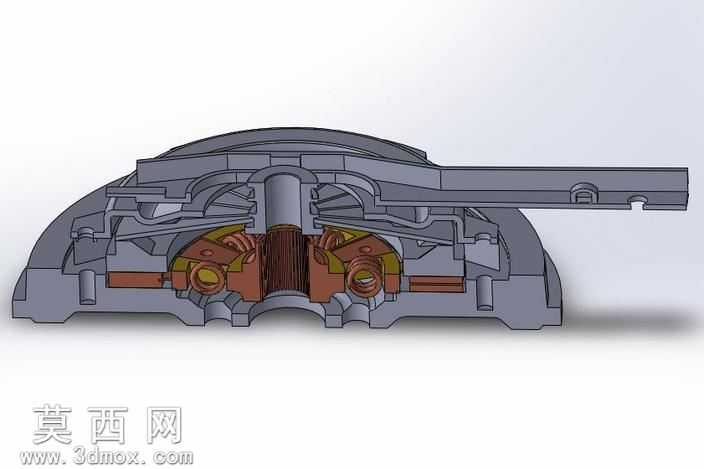

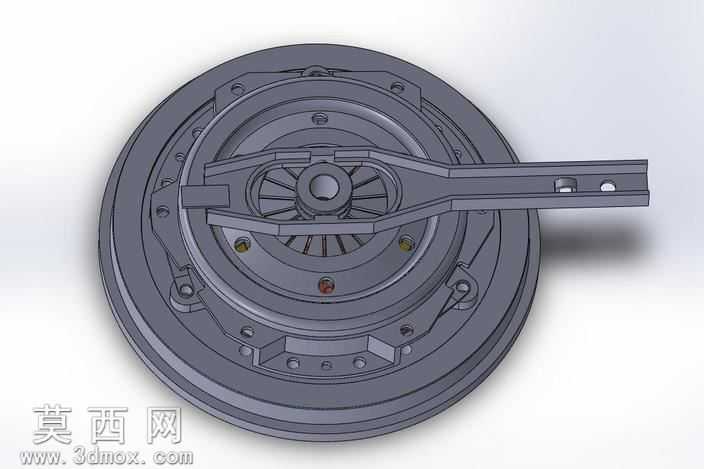

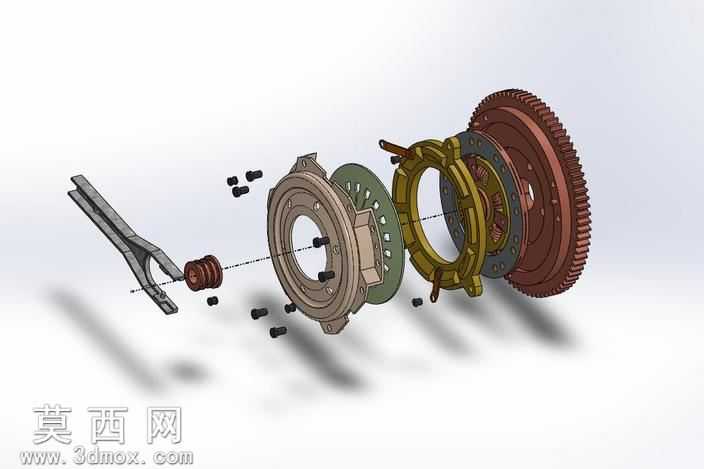

本作品为汽车离合器系统的三维结构设计，采用三维参数化建模方式完成全零件的独立构建与整体装配，完整还原了膜片弹簧离合器的全部核心结构。建模过程中首先依据离合器的实际工作原理拆分零件层级，从核心的压盘、膜片弹簧、离合器盖、传动钢片到分离拨叉、支撑铆钉、定位销等细小紧固件，均按照实际装配尺寸比例进行1:1建模，保证各零件间的配合公差符合机械设计规范，避免出现装配干涉问题。材质设置上，针对不同零件的实际材质属性匹配对应渲染材质：压盘与离合器盖采用灰铸铁材质，调整金属粗糙度参数还原铸铁件哑光偏深灰的质感；膜片弹簧采用弹簧钢材质，设置合适的金属反光度体现冲压钢件的表面特性；分离拨叉采用铸钢材质，紧固件采用镀锌钢材质，通过差异化的材质参数区分不同零件，让整体装配体的视觉层次清晰可辨。结构设计上完整呈现了膜片弹簧离合器的压紧与分离传动逻辑：膜片弹簧以两侧支撑铆钉为支点，当分离拨叉推动分离轴承作用在膜片弹簧内端时，膜片弹簧外缘反向带动压盘后移，从而切断发动机与变速器之间的动力传递；压紧状态下膜片弹簧依靠自身弹力将压盘、从动盘压紧在飞轮端面，保证动力稳定传输。建模过程中对膜片弹簧的指状分离指结构做了精细化处理，每一处分离指的弧度、开槽宽度都符合实际产品的结构特征，压盘上的散热沟槽、离合器盖上的安装定位孔、传动钢片的连接点位都逐一还原，确保模型不仅具备外观展示效果，也能清晰呈现离合器的内部传动逻辑，可用于机械原理演示、汽车构造教学等场景，整体装配关系严谨，结构表达清晰，渲染效果写实，能够直观展现离合器系统的完整构造与工作状态。
