机械式百分比较测量仪精密结构设计

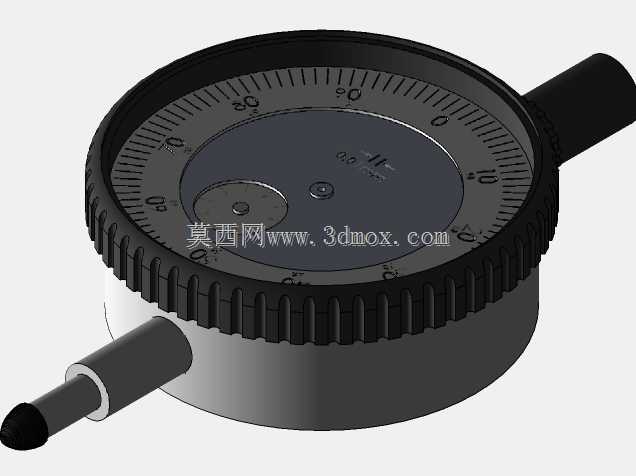

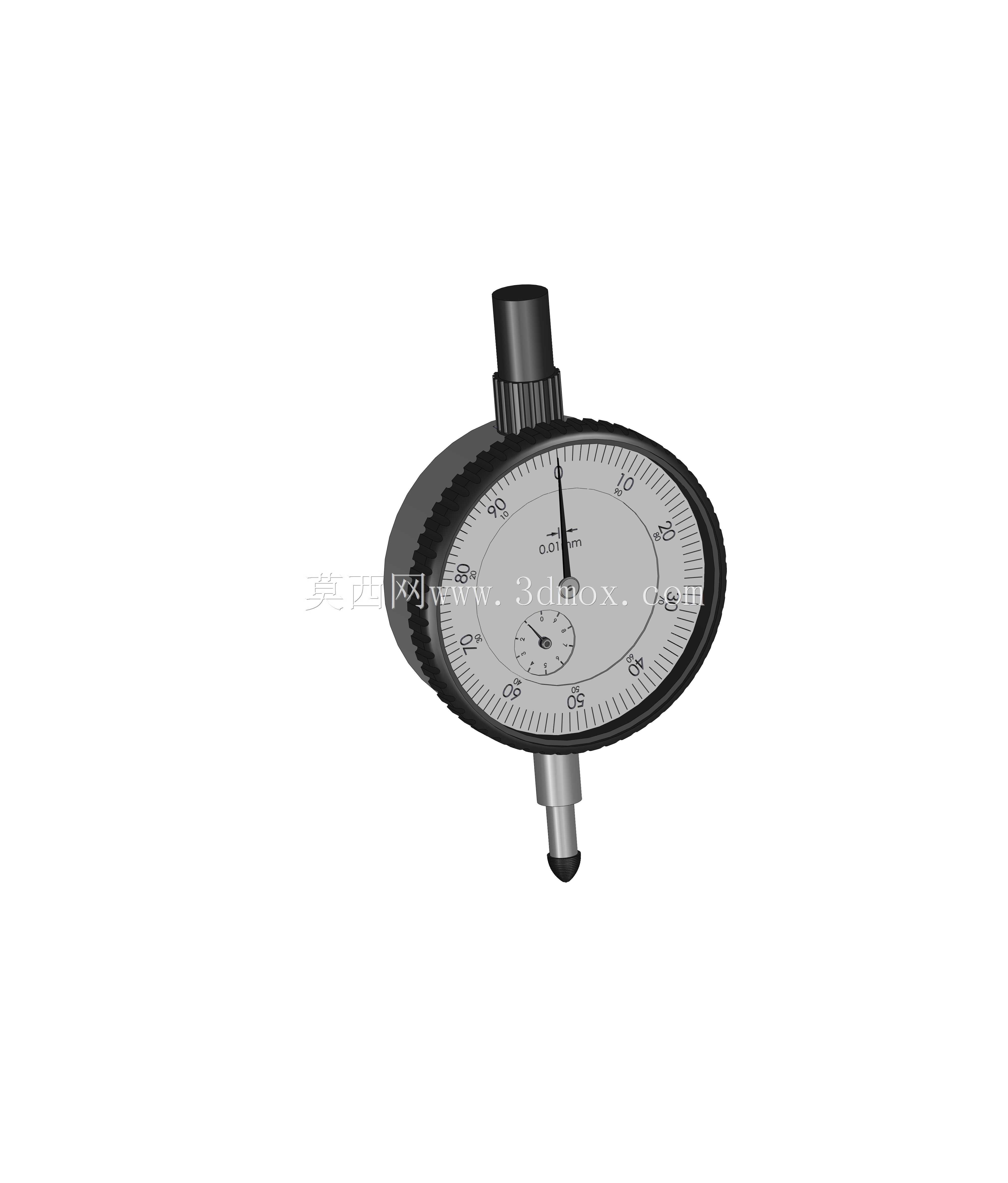

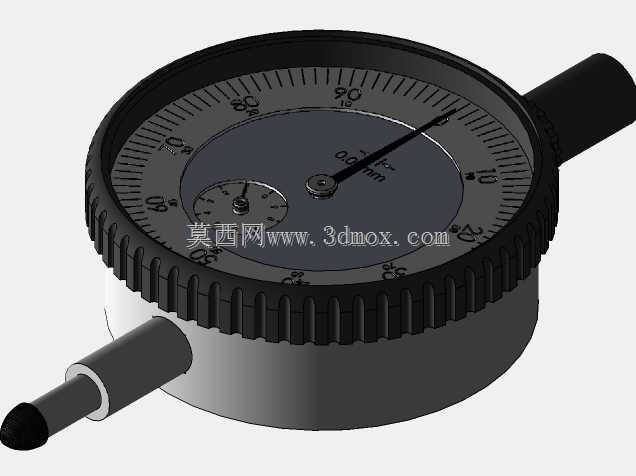

这款机械式比较测量仪是机加工现场、计量室场景中应用极为广泛的接触式长度测量器具，主要用于工件尺寸偏差、形位公差的相对比较测量，可完成工件圆跳动、端面跳动、同轴度、直线度等形位误差的检测作业，也可在工装装夹、设备校准环节中用于微小位移的精准判定，适配普通车床、铣床、磨床等加工设备的工序间检测，也能配合各类测量台架完成批量零件的快速分选检测。该器具采用纯机械传动结构，通过测杆的直线位移带动内部齿轮传动机构放大，将微小的尺寸变化转化为表盘指针的回转运动，无需外接电源即可完成测量作业，抗车间油污、切削液干扰能力强，在复杂生产现场的稳定性远高于电子式测量器具。产品的设计核心围绕测量放大比的精准匹配展开，通过多级齿轮副的传动比校准，将测杆的微米级位移放大为表盘上清晰可读的刻度偏移，表盘采用双指针结构，长指针指示刻度盘的圆周分度值，短指针记录长指针的回转圈数，可有效避免大位移测量时的读数误判；测头采用硬质合金材质，耐磨性能优异，长期接触工件表面也不易产生磨损变形，测杆部位设计有防尘密封结构，可阻挡加工现场的铁屑、粉尘进入传动腔，避免传动卡滞带来的测量误差。从外形与安装边界来看，该器具整体为圆形表盘搭配侧向测杆的经典结构，表盘外圈带有可旋转的刻度圈，方便测量前进行零位校准，表体顶部设计有测杆提升帽，可快速提起测头完成工件取放，表体背部带有标准安装柄，可适配市面上绝大多数通用磁性表座、高度测量台的装夹接口，安装时无需额外定制转接件，装夹后测杆轴线可根据测量需求调整为垂直、水平或倾斜角度，适配不同形态工件的测量场景。整体结构紧凑，握持与装夹都十分便捷，传动间隙经过精密调校，回程误差控制在极小范围内，可满足IT6级及以上精度工件的检测需求，是机械加工现场质量管控环节不可或缺的基础测量器具。
