高精度指针式机械千分表结构设计

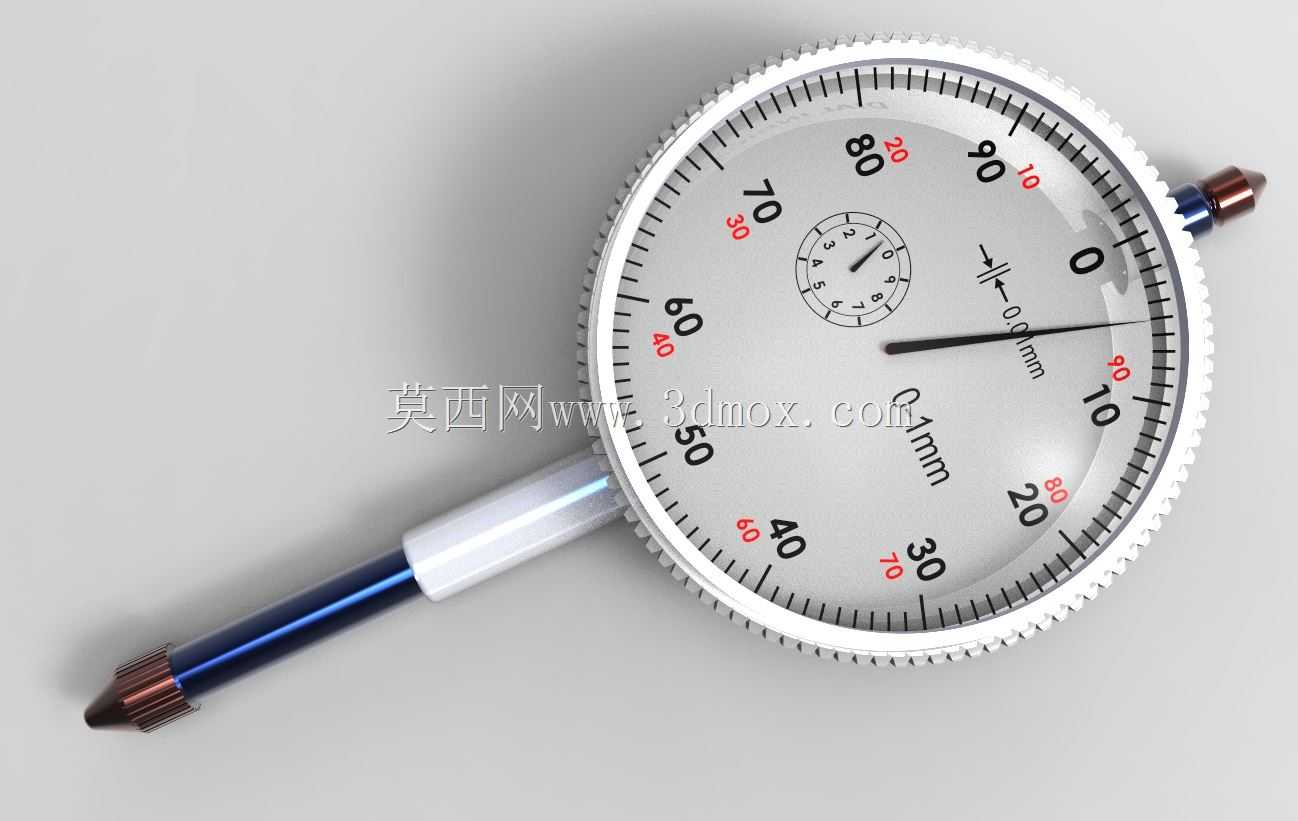

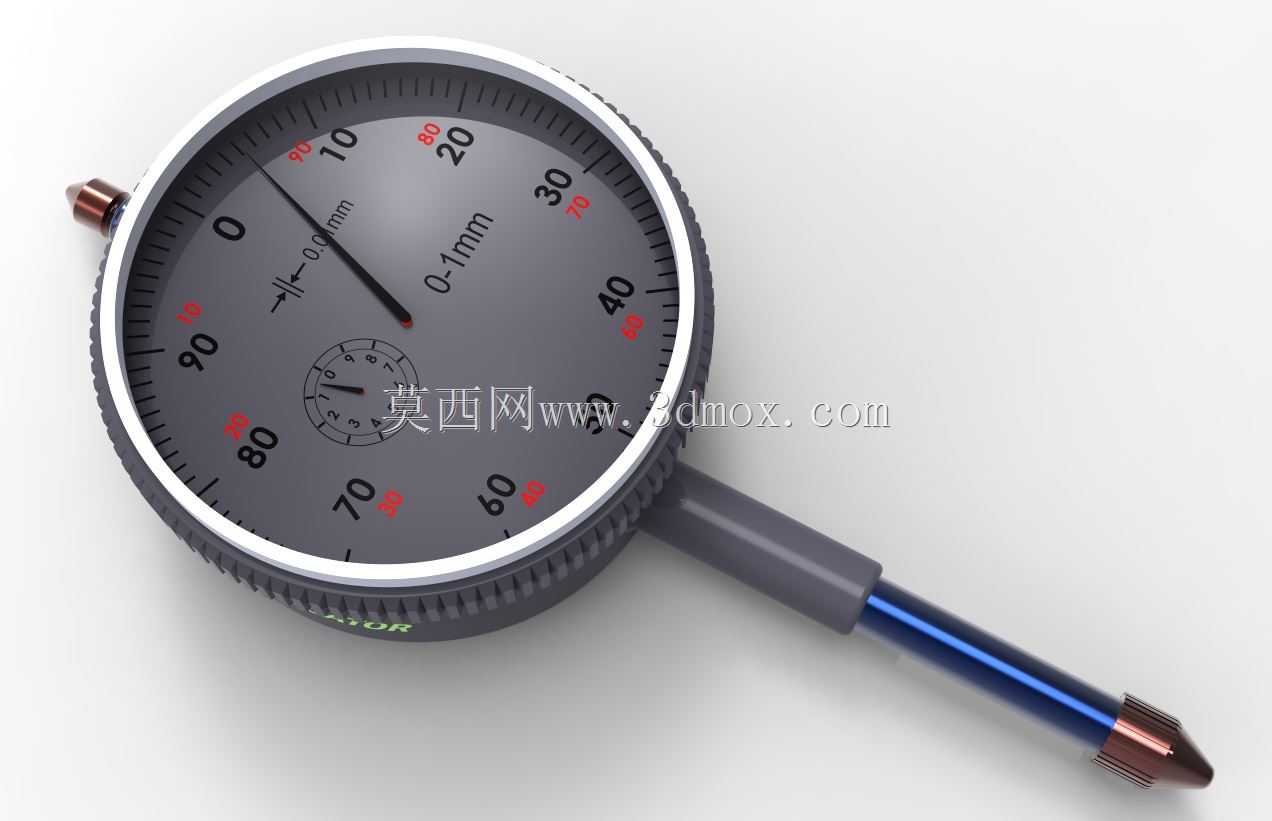

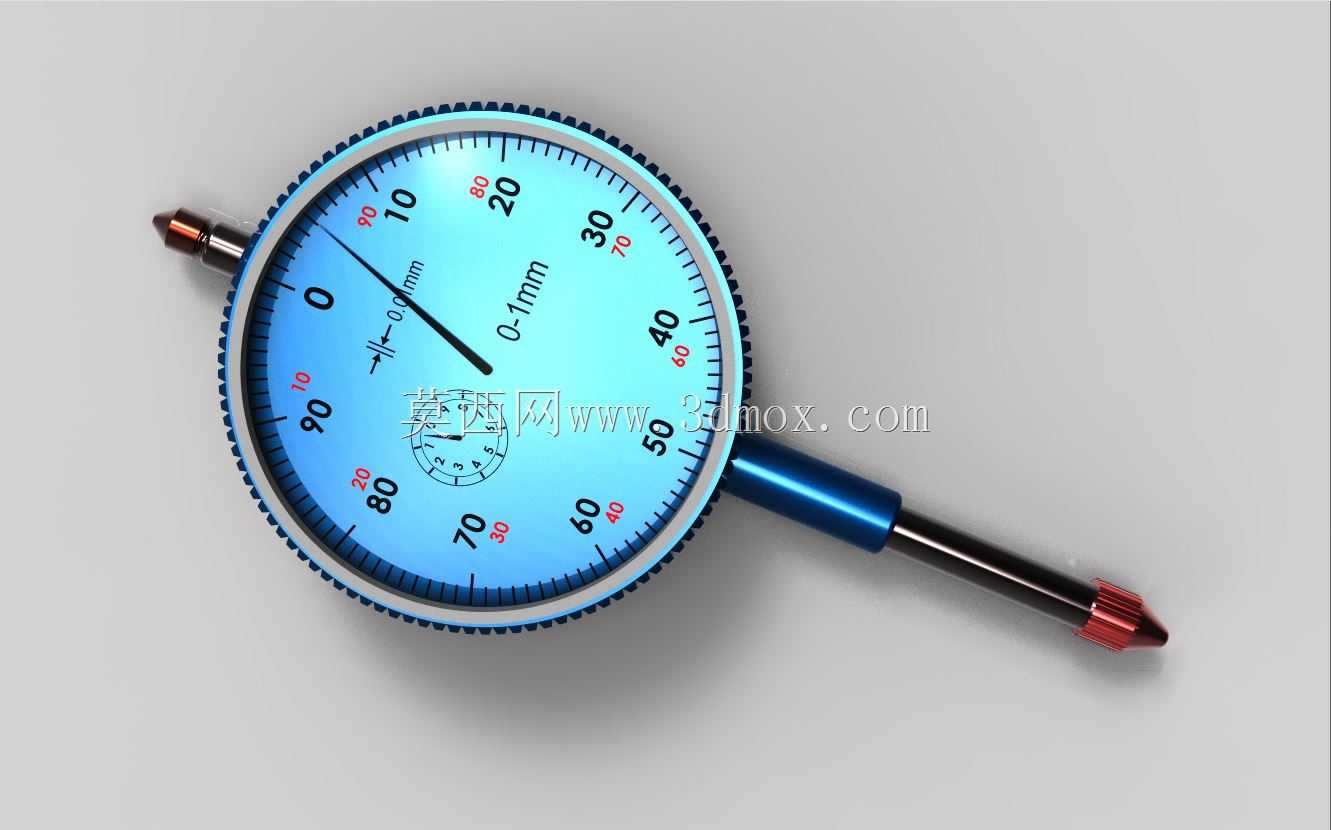

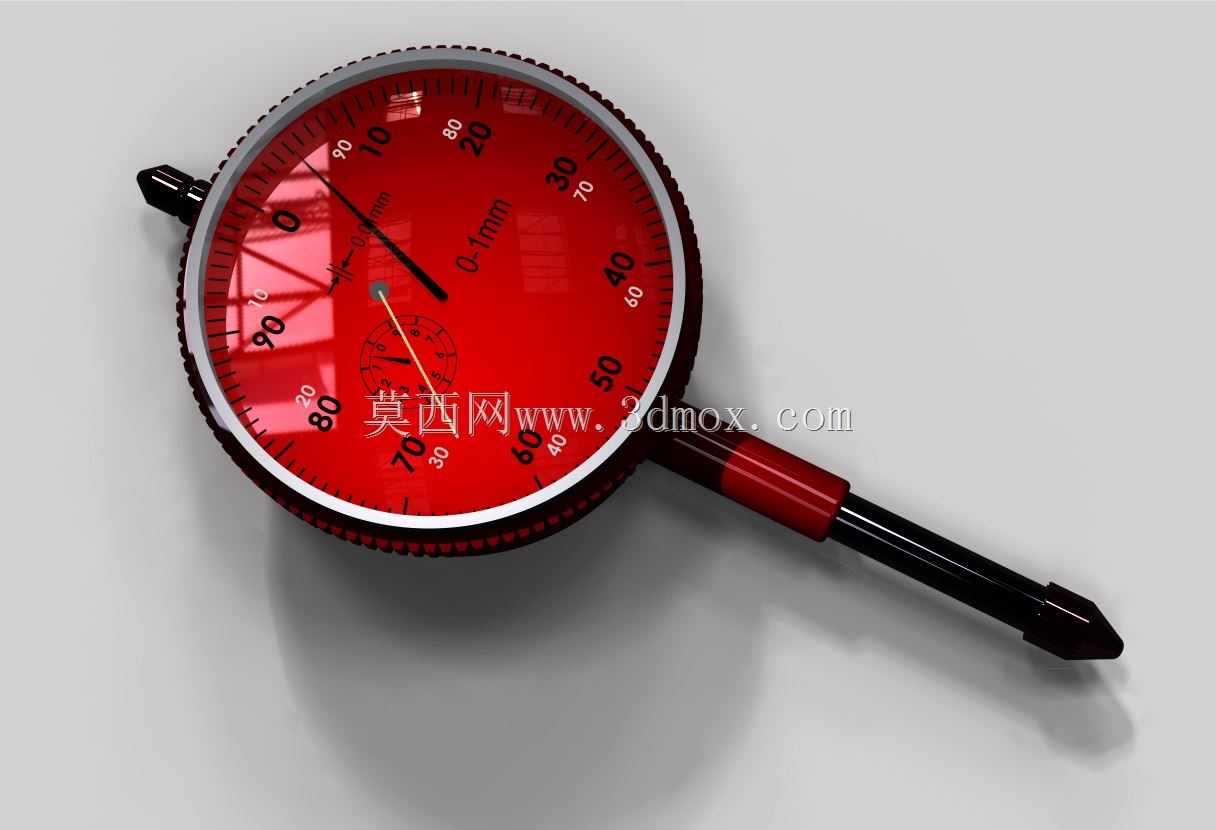

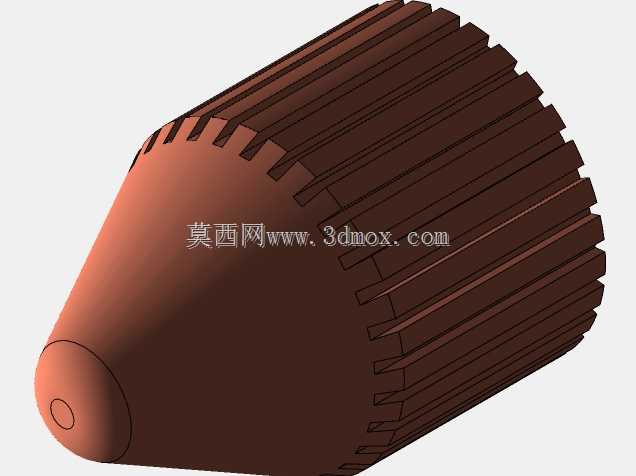

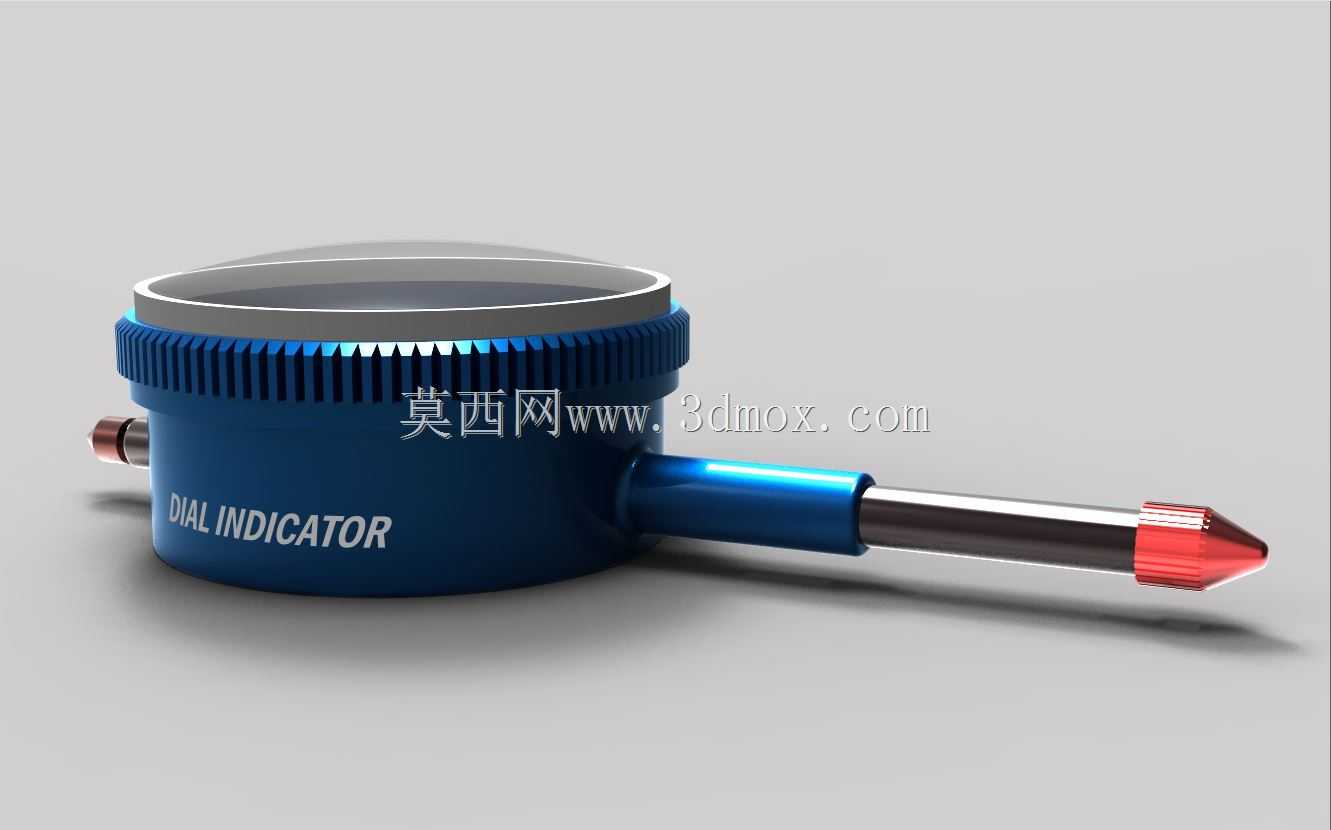

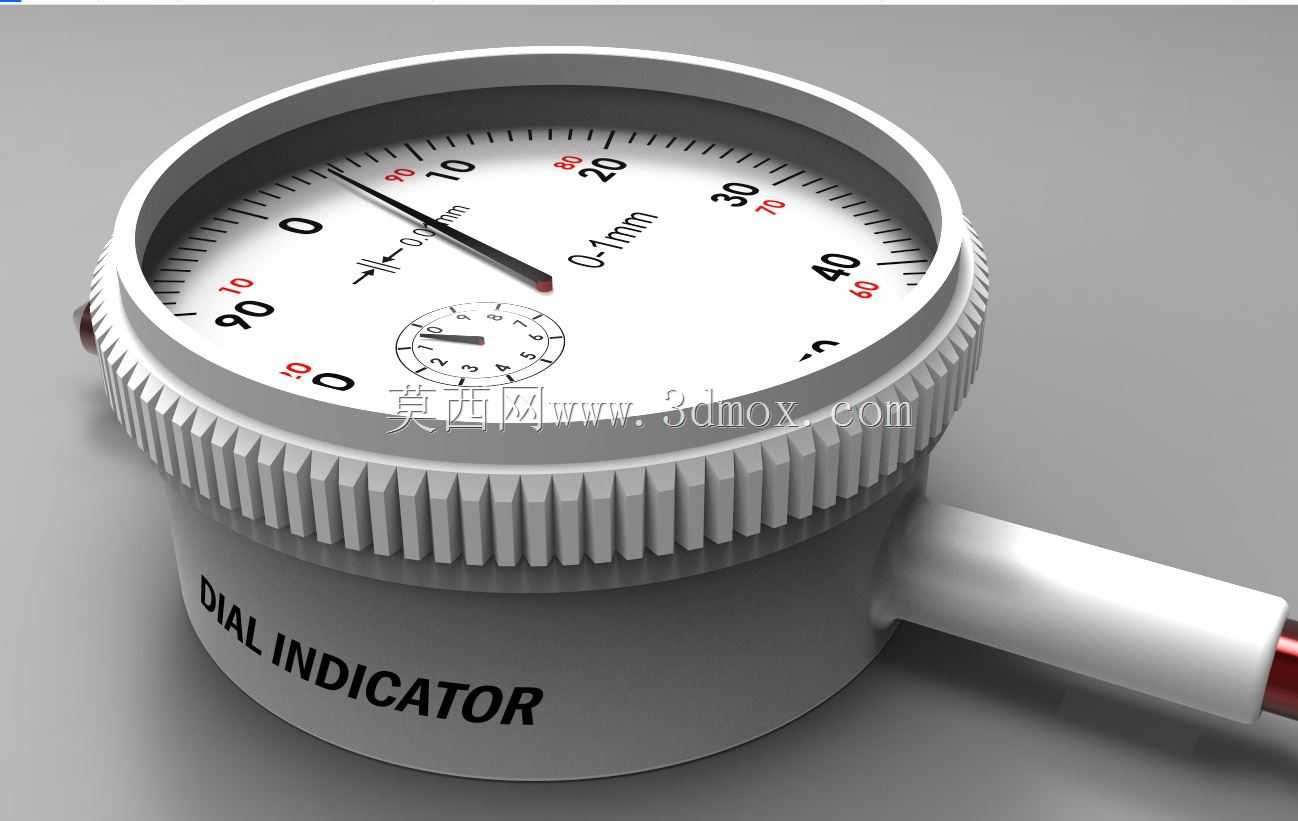

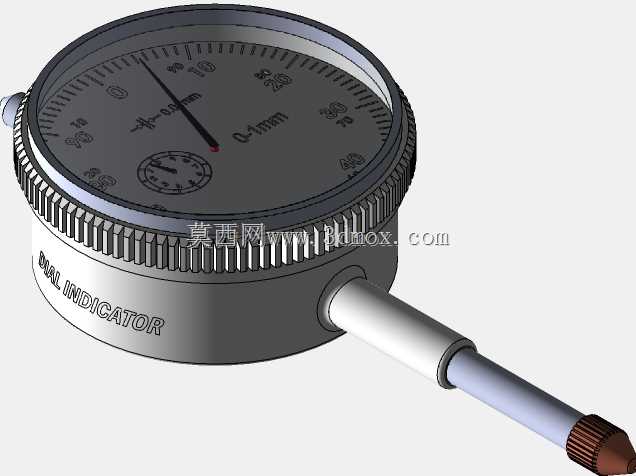

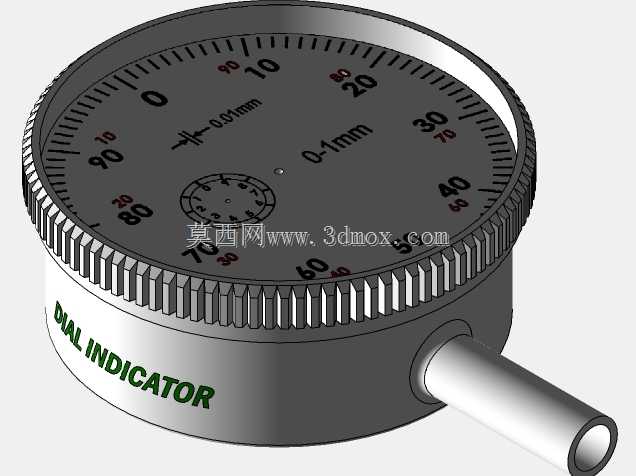

这款指针式千分表是机械加工、精密检测领域应用极为广泛的接触式长度测量器具，主要用于检测工件的形位公差、尺寸偏差、装配间隙，也可配合各类工装夹具、机床工作台完成工件装夹找正、设备同轴度校准、平面度检测等作业，在五金加工、模具制造、设备维保、精密装配等场景中都是不可或缺的基础测量工具。在实际生产场景中，千分表常通过配套表架固定在机床床身、检测平台或专用工装之上，测头垂直接触被测工件表面，当被测表面存在微小的位置偏移时，测杆的直线位移会通过表体内部的精密齿轮传动机构进行放大，将微米级的线性位移转化为表盘指针的圆周转动，操作人员通过读取表盘刻度即可快速获取精确的位移数值，其测量分辨力可达0.001mm，能够满足绝大多数精密加工场景的检测精度要求。这款千分表的设计充分考量了现场使用的实操需求，整体采用对称式圆形表体结构，外圈设置防滑滚花纹理，方便操作人员在需要微调表体角度、旋转表盘对齐零位时施力操作，避免打滑；测杆部分采用耐磨硬质合金测头，能够长期接触金属工件表面而不产生磨损，保证测量精度的长期稳定性，测杆与表体衔接处设置防尘密封结构，可阻挡加工现场的切削碎屑、粉尘进入表体内部，避免传动机构卡滞影响测量精度。表盘采用双刻度圈设计，外圈大刻度盘对应0.1mm量程内的微米级读数，内圈小表盘用于记录测杆的总行程位移，刻度标识采用红黑双色印刷，长指针指示外圈微米刻度，短指针指示内圈毫米级行程，读数直观清晰，能够有效降低现场操作人员的读数误差。表体侧方设置锁紧装置，在完成测头位置调整后可锁定测杆状态，方便读数记录；表体尾部设置提升柄，可快速抬起测头，方便取放被测工件，避免测头与工件发生磕碰损伤。从安装边界来看，这款千分表的表体直径适配行业通用的表夹安装尺寸，可直接兼容市面上绝大多数标准磁性表架、万能表座的夹持结构，测杆行程覆盖常规检测场景的位移测量需求，整体外形紧凑，既可以在开阔的检测平台上使用，也能够伸入狭窄的装配空间完成内部间隙检测，适配多场景的测量作业需求。在结构设计上，这款千分表的内部传动机构采用无间隙齿轮啮合设计，能够有效消除正反向测量时的回程误差，保证测杆上升、下降过程中的测量精度一致性；表盘采用透明防刮表蒙，既可以清晰观察刻度，也能抵御现场的轻微磕碰，保护内部刻度盘与指针不受损伤。
