高精度数显游标卡尺三维数模

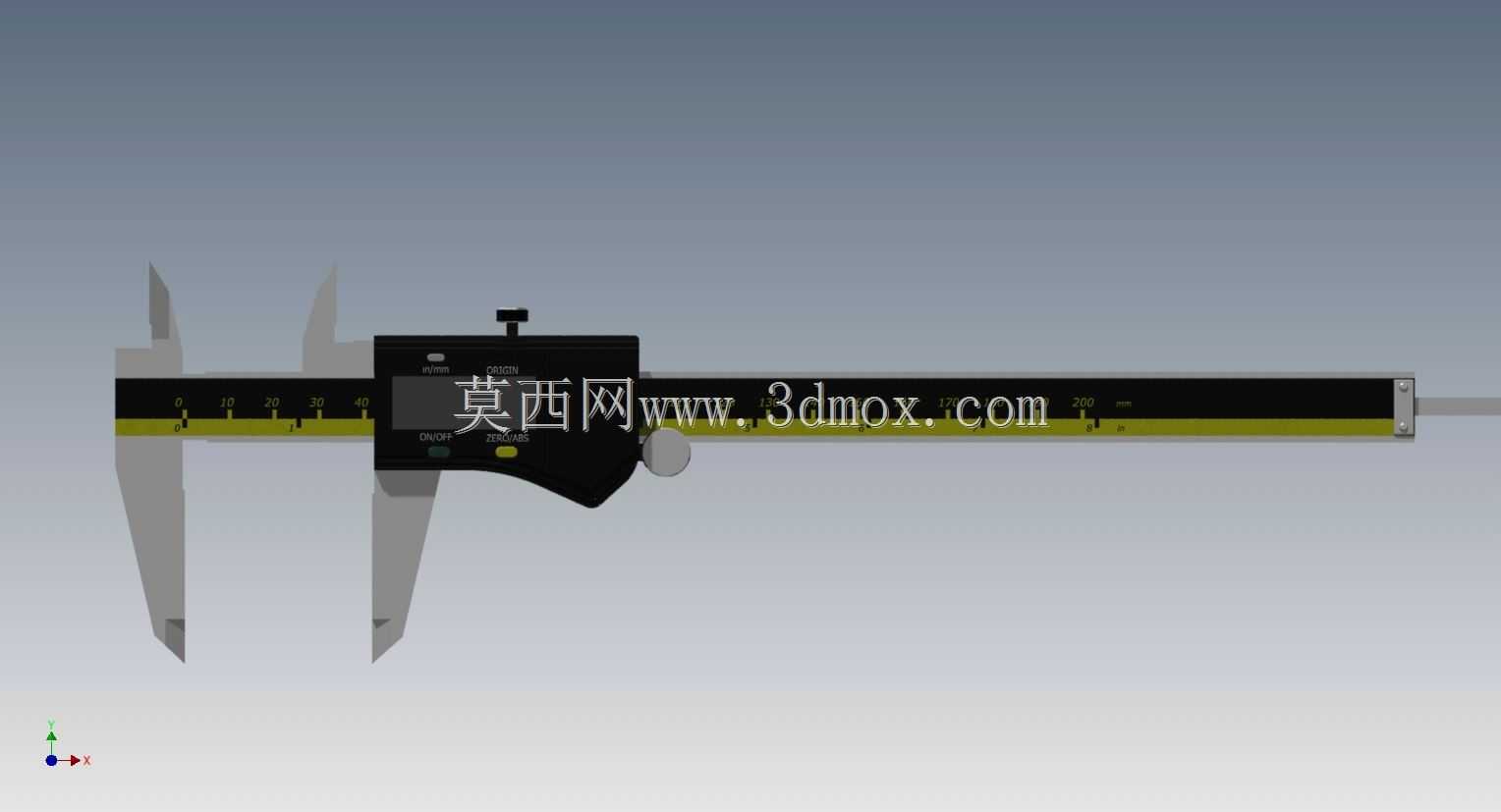

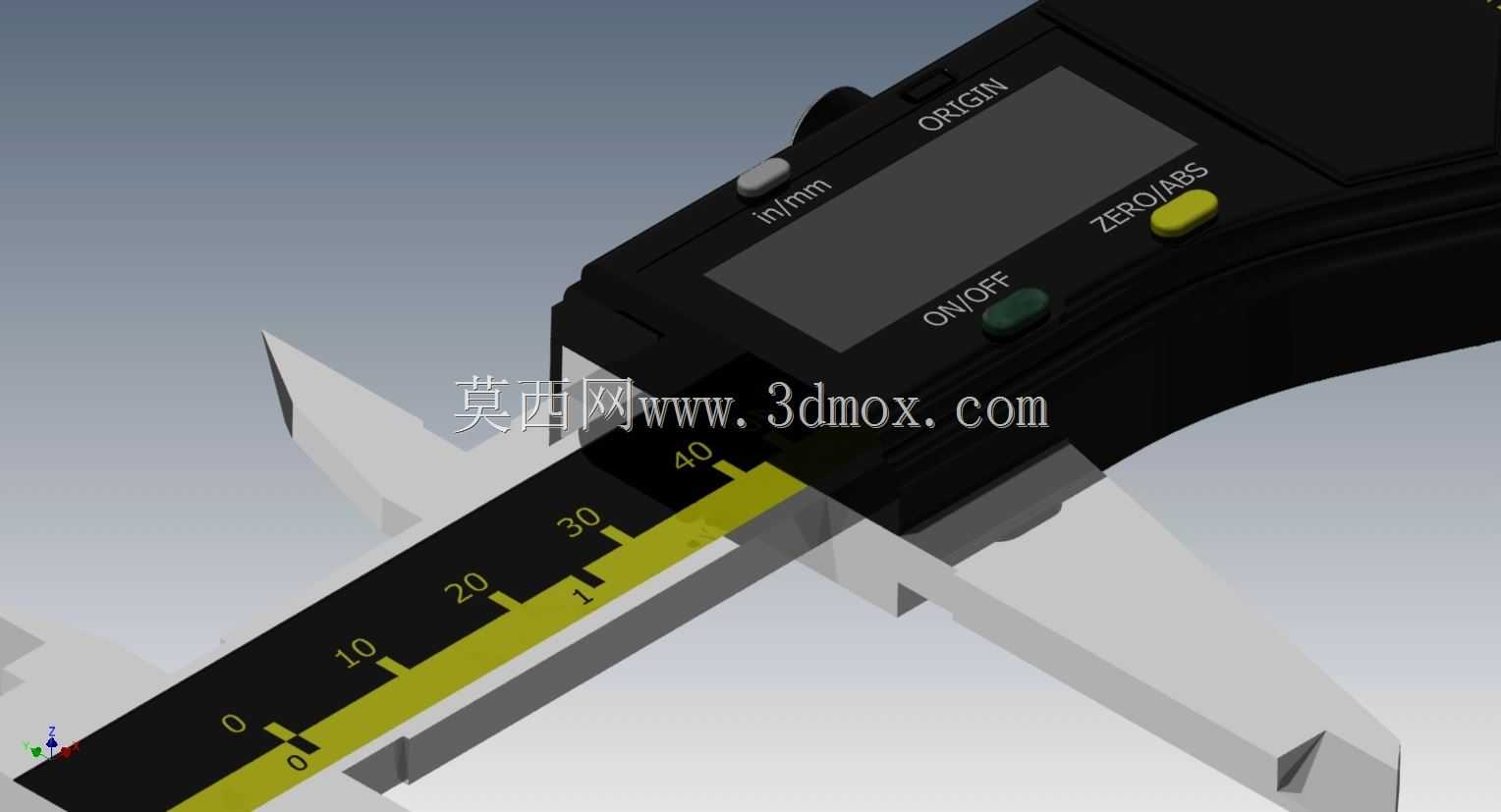

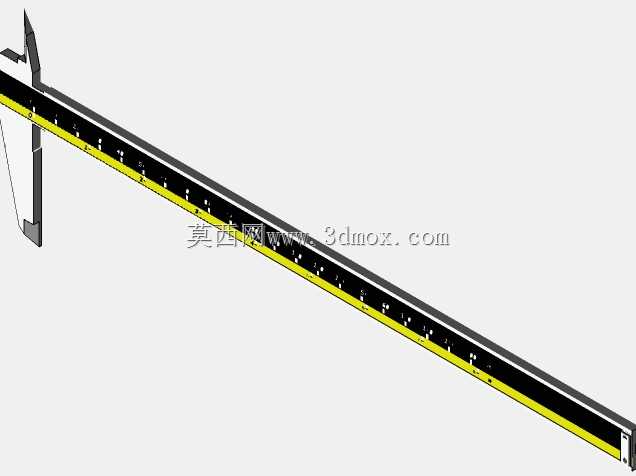

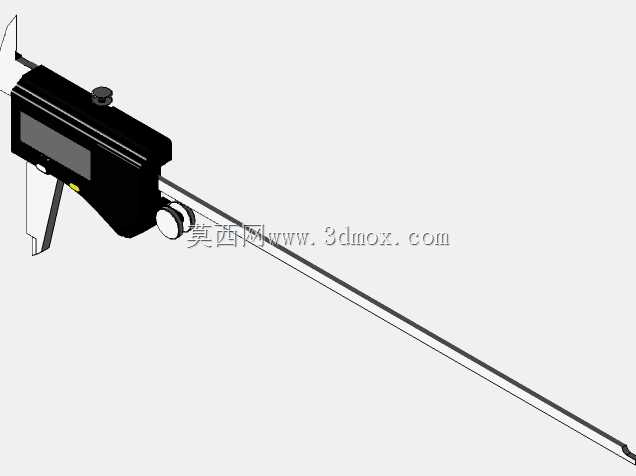

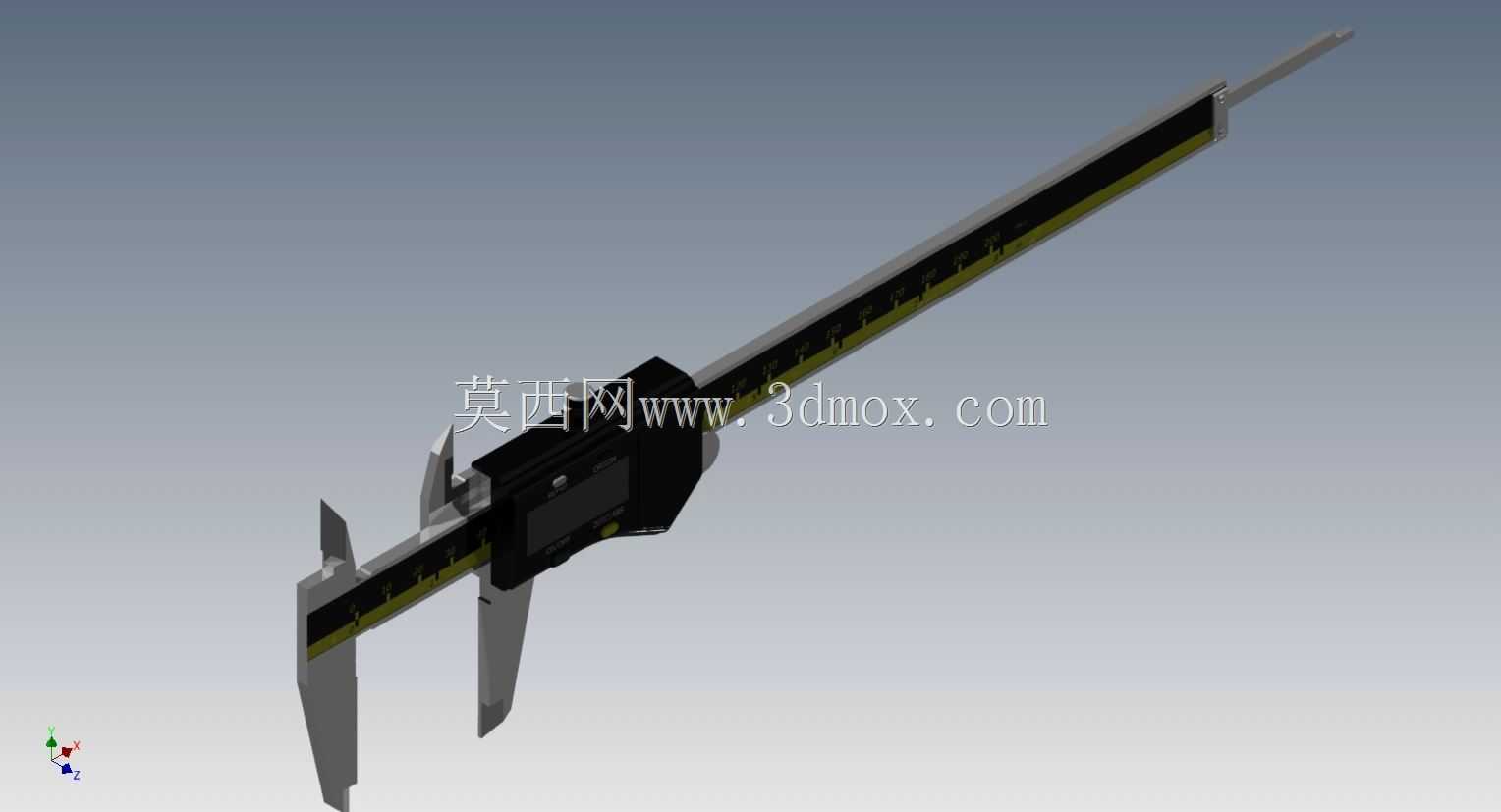

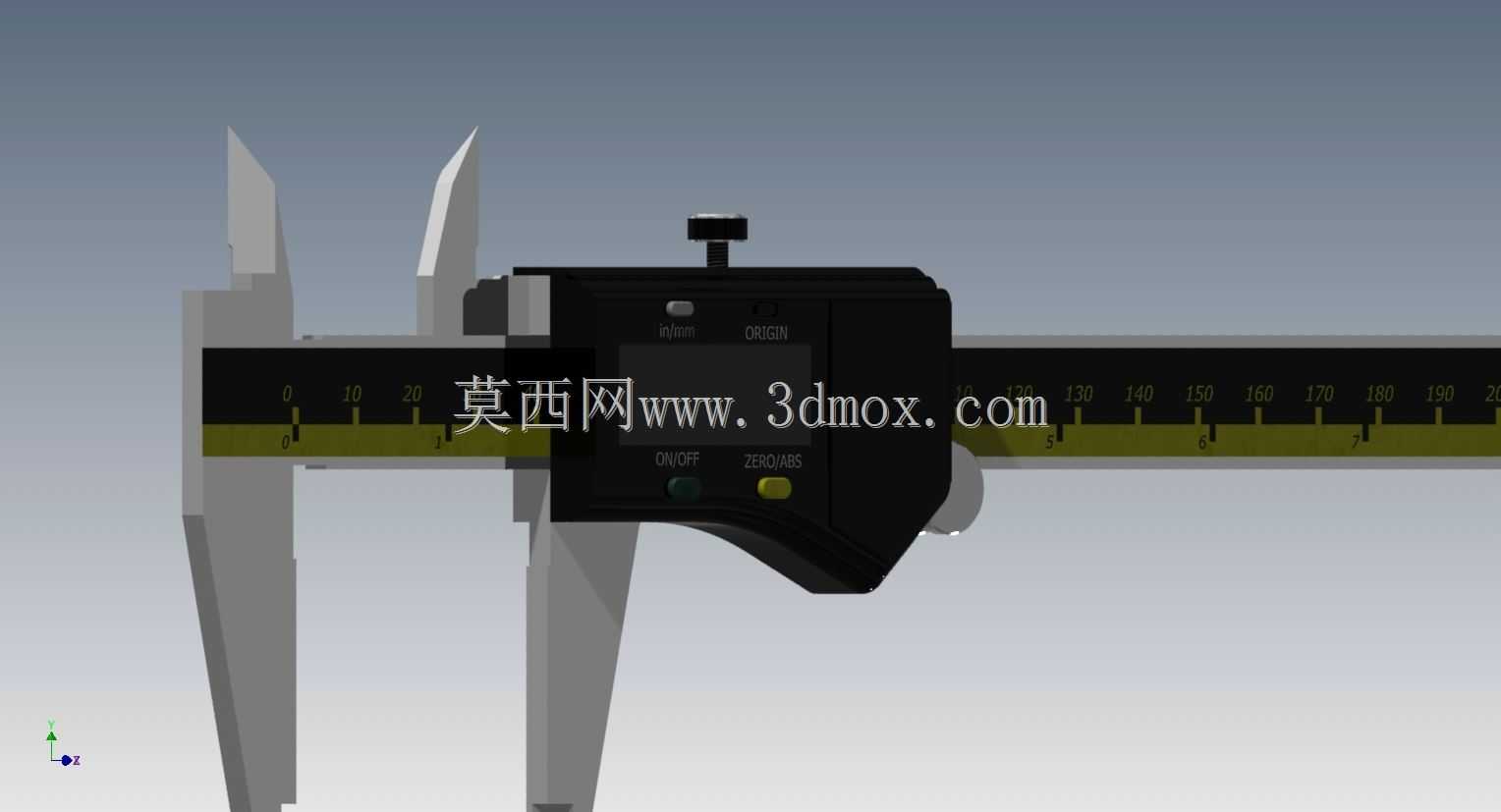

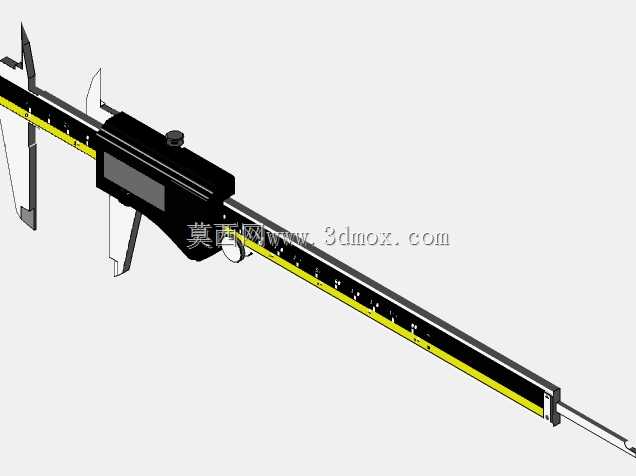

这款数显游标卡尺是机械加工、五金制造、精密检测场景中应用极为广泛的接触式长度测量器具，可覆盖日常生产环节中绝大多数的尺寸检测需求，无论是工件的内外径测量、台阶高度差检测、深度尺寸量取，都能通过对应的测量结构完成精准读数，相比传统机械式游标卡尺，数显结构能够直接输出数字测量结果，避免人工读游标刻度产生的视差，大幅降低一线检测人员的读数门槛，也能提升批量检测环节的作业效率。从产品功能特性来看，这款卡尺保留了传统游标卡尺的全部测量功能，主尺身采用长条形平直结构设计，滑动尺框沿主尺导轨平稳移动，尺框上集成的数显模块能够实时采集尺身与尺框的相对位移，直接将测量值以数字形式呈现，同时支持公英制单位切换、测量值置零、数值保持等实用功能，能够适配不同场景下的测量习惯，测量爪部分分为内外两组测量端，外侧量爪用于工件外径、外轮廓尺寸的夹持测量，内侧量爪用于内孔、槽宽等内尺寸的抵靠测量，尺身尾部延伸的深度测量杆可伸入盲孔、台阶槽内部完成深度尺寸检测，实现一器多用，减少工位上的量具更换频次。在设计思路上，这款卡尺的三维结构完全还原实物的装配逻辑，主尺身的刻度基准面、滑动尺框的配合导轨面都做了贴合实际装配公差的结构设计，数显模块的安装位、锁紧螺钉的固定结构、测量爪的工作面角度都严格参照实物的功能需求设计，既保证滑动过程的顺畅无卡滞，也确保各测量面的形位公差满足精密测量的精度要求，尺身整体采用轻量化的结构布局，在保证结构刚性、避免测量受力变形的前提下控制整体重量，方便检测人员手持长时间作业。从外形尺寸与安装边界来看，这款卡尺的整体长度匹配常规0-150mm量程的通用款卡尺规格，主尺身宽度、尺框握持区域的尺寸都符合人手握持的人机工程学设计，数显模块的凸起高度不会影响狭窄空间内的测量操作，深度测量杆的收纳结构完全隐藏在尺身内部，伸出时与尺身保持平直，不会因为杆体偏斜影响深度测量的准确性，各活动部件的运动边界都做了限位设计，避免尺框从主尺身滑脱，也能防止超量程操作损坏内部测量传感结构，整体结构完全适配实际生产中的使用需求，可作为量具类教学演示、工装检测工位布局模拟、测量作业仿真的三维载体使用。
