机载航向罗盘航空电子仪表结构设计

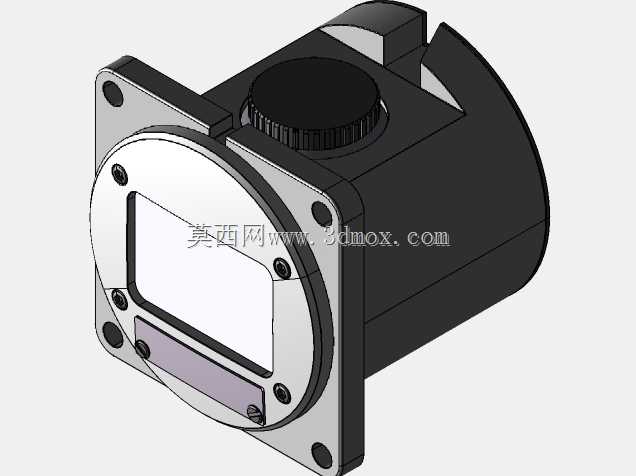

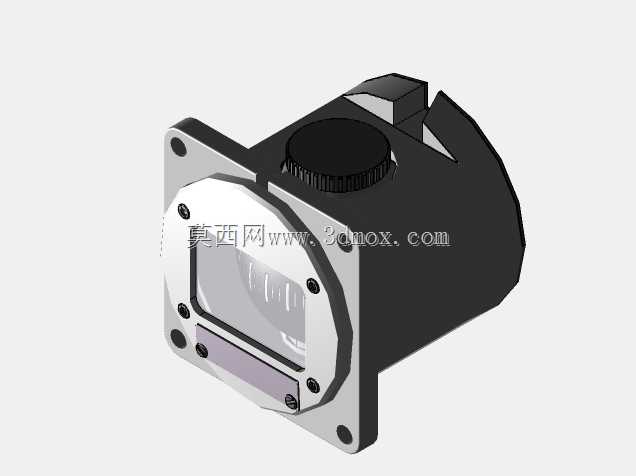

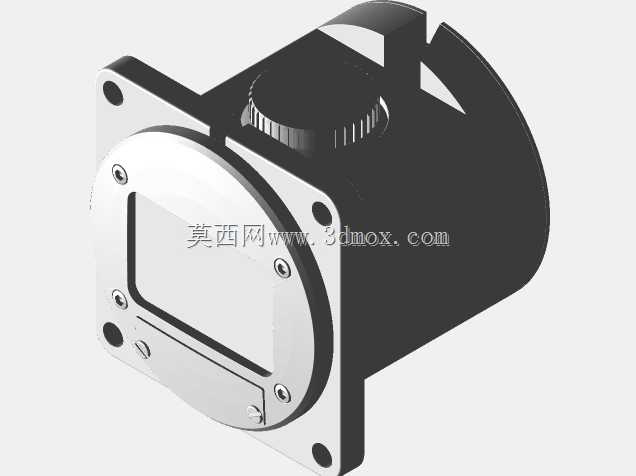

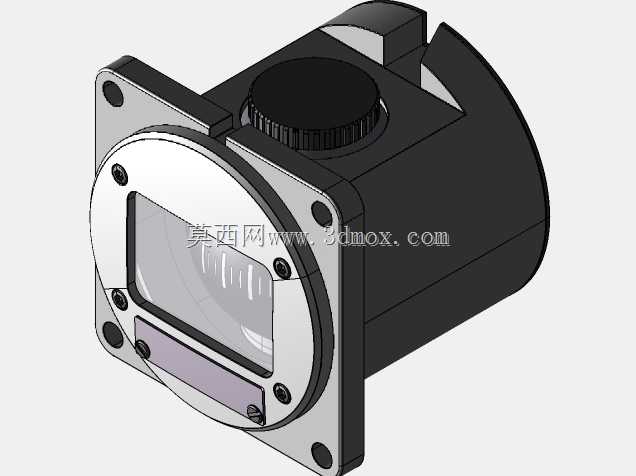

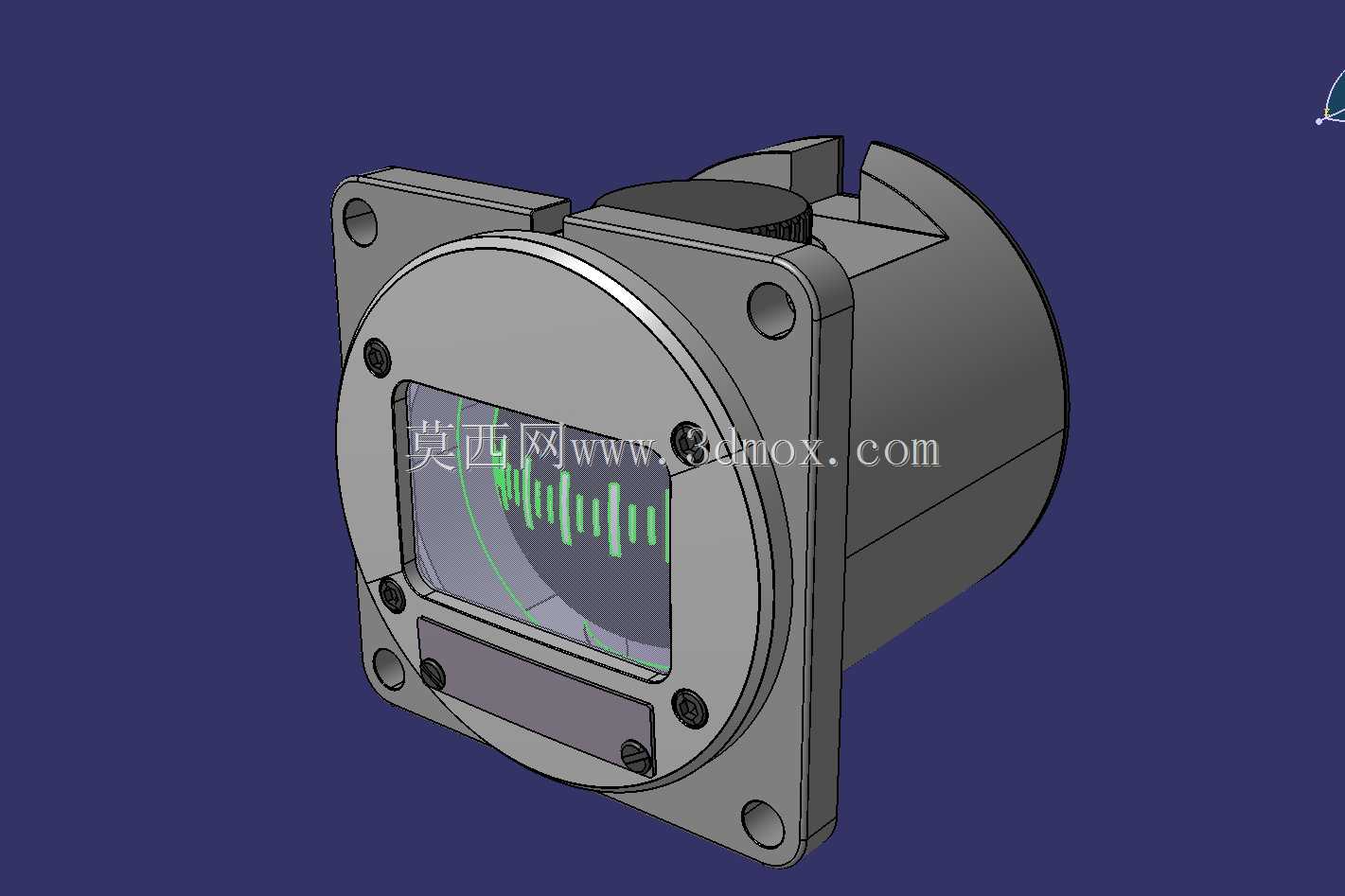

这款机载航向罗盘是通用航空飞行器驾驶舱内的核心导航指示设备，主要应用于轻型固定翼飞机、小型通航作业飞机、初级教练机的仪表台安装场景，承担飞行过程中实时载具航向基准指示的核心功能，是飞行员判断飞行方位、保持预设航线、完成空域机动操作时的核心目视参考部件，在无卫星导航信号的备份飞行场景下，能够独立为飞行员提供稳定的磁航向参考，保障飞行姿态与航线的可控性。在功能特性设计上，该罗盘采用嵌入式磁敏感元件搭配前置刻度显示窗的结构，显示区域设置了荧光刻度标识与动态航向指示条，能够在不同驾驶舱光照环境下保持清晰的读数辨识度，正面下方设置的小型遮光副窗可避免外部强光直射显示面产生反光干扰，方形安装法兰的四个角位预留了标准沉头安装孔位，适配通航飞机仪表台通用的开孔安装尺寸，安装后仪表正面与仪表台面板齐平，不会突出台面对飞行员操作产生干涉。从设计思路来看，整体结构采用了圆柱主体加方形安装法兰的经典航电仪表布局，圆柱主体部分内置磁敏感组件、阻尼平衡结构与信号校准模块，外壳采用硬质铝合金材质做阳极氧化处理，兼顾轻量化结构与抗电磁干扰的性能要求，正面的密封玻璃面板通过周向分布的紧固螺丝与法兰主体压合固定，接缝处设置密封胶圈，能够满足驾驶舱内的防尘、防凝露使用要求，顶部预留的调节旋钮可用于地面停机状态下的航向基准校准与罗盘偏差补偿，适配不同机型的安装磁环境偏差修正需求。在安装边界设计上，法兰盘的安装孔位间距符合通用航空仪表的标准安装规范，圆柱主体的伸入长度匹配常规仪表台的内部安装空间，不会与台体后方的线束、管路产生干涉，设备整体的重量控制符合机载设备的轻量化要求，不会对仪表台安装结构产生额外的载荷负担，接线端设置在主体尾部，采用标准航电接插件，能够快速完成与机上供电系统、航向信号链路的对接，适配多数小型通航飞机的航电系统改装与原厂装配需求。
