32mm规格折叠式飞机动力旋转器结构

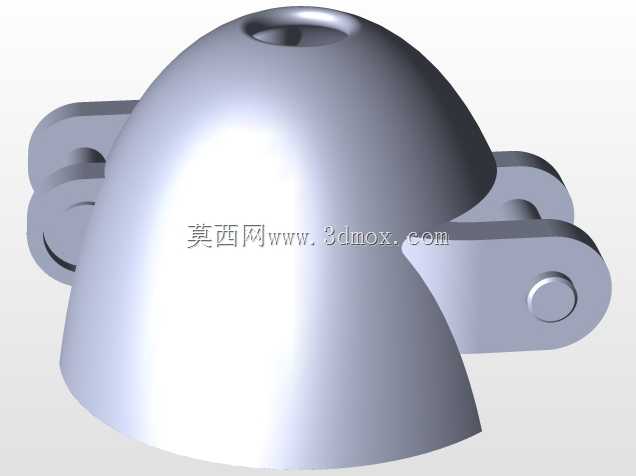

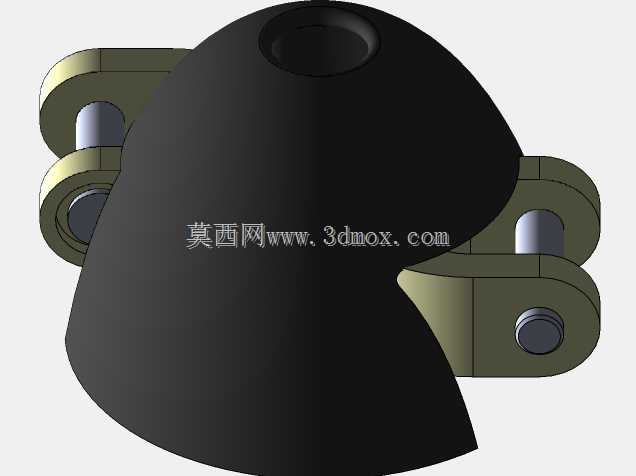

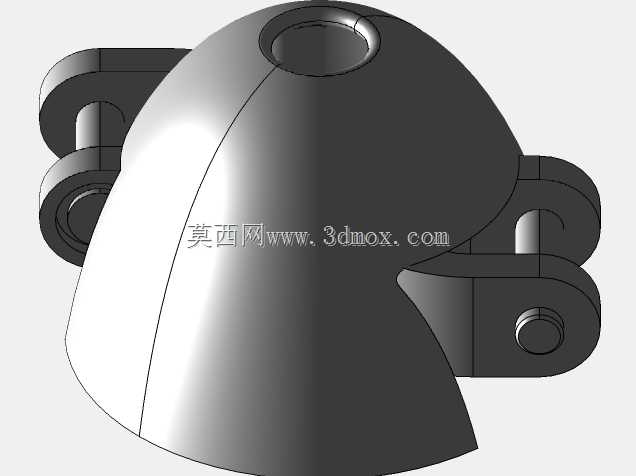

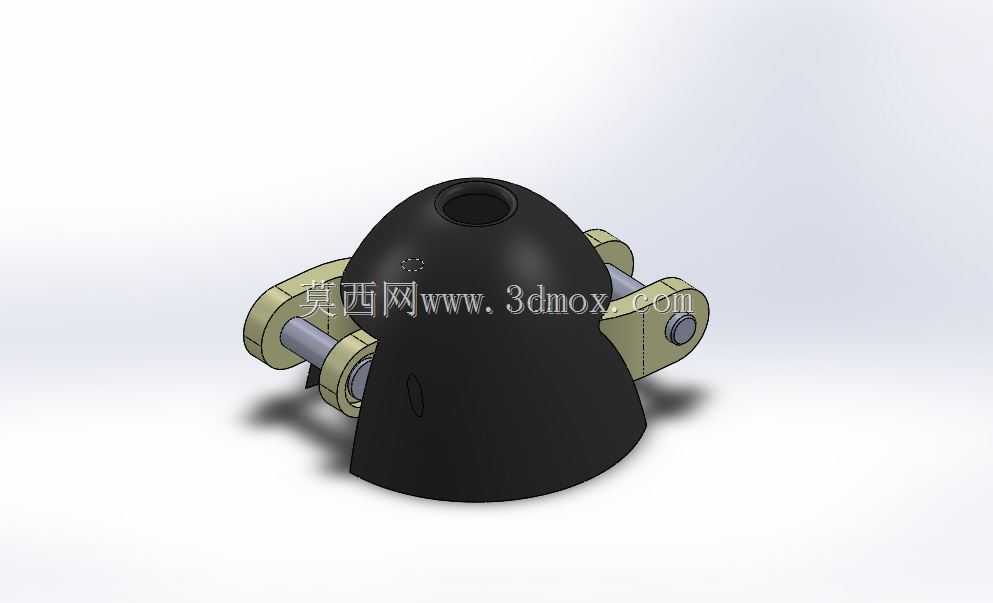

该款32mm规格的动力旋转部件，主要应用于小型航模飞行器、轻型电动滑翔机的前端动力输出端，是连接动力输出轴与折叠螺旋桨的核心衔接构件，在航模飞行、小型无人飞行器作业场景中承担着动力传递、螺旋桨姿态收纳、飞行阻力优化的关键作用。在实际使用过程中，当飞行器处于滑翔阶段无动力输出时，该旋转器可配合两侧铰接的桨叶结构实现桨叶的自动折叠收拢，大幅降低无动力滑翔过程中的空气阻力，提升滑翔比与滞空续航表现；当动力系统启动输出扭矩时，旋转器可通过离心力作用带动两侧桨叶自动展开至工作位置，稳定传递电机输出的旋转扭矩，带动螺旋桨产生稳定的飞行动力。从产品功能特性来看，该旋转器采用流线型整流外形设计，主体外壳为圆润的锥状流线结构，可有效降低飞行过程中的前端空气阻力，减少紊流对螺旋桨工作效率的干扰；两侧设置有对称的铰接安装位，可适配对应规格的折叠桨叶，铰接位预留有充足的转动间隙，保证桨叶折叠、展开动作顺畅无卡滞，同时铰接位设置有限位结构，可在桨叶展开至工作角度时实现刚性限位，避免大扭矩输出下桨叶出现角度偏移或晃动。在设计思路层面，该部件充分考虑了航模飞行器的轻量化需求与结构强度平衡，主体整流罩采用一体化曲面造型，既保证了气动外形的流畅性，也通过合理的壁厚设计兼顾了结构强度与自重控制，避免额外增加飞行器前端的负载重量；两侧的桨夹安装座采用对称式布局，保证旋转过程中的动平衡精度，减少高速旋转时的振动传导，提升飞行器飞行过程中的稳定性。从外形尺寸与安装边界来看，该旋转器主体适配直径32mm的安装规格，中心预留有标准的动力轴安装孔位，可适配对应输出轴径的航模动力电机；两侧铰接位的间距、桨叶安装槽的尺寸均匹配同规格的折叠螺旋桨，安装时仅需将桨叶通过铰接销轴固定在两侧安装位，再将旋转器中心孔与电机输出轴锁紧固定即可完成装配，整体安装边界紧凑，不会超出飞行器前端整流罩的设计轮廓，可适配多数小型电动滑翔机、航模飞机的前端安装空间，同时折叠状态下桨叶收拢后整体径向尺寸大幅缩小，可减少飞行器地面存放、携带过程中的桨叶磕碰损坏风险，也能在飞行器降落触地时避免桨叶直接接触地面造成折损。
