R/C大功率无刷外转子电机三维结构

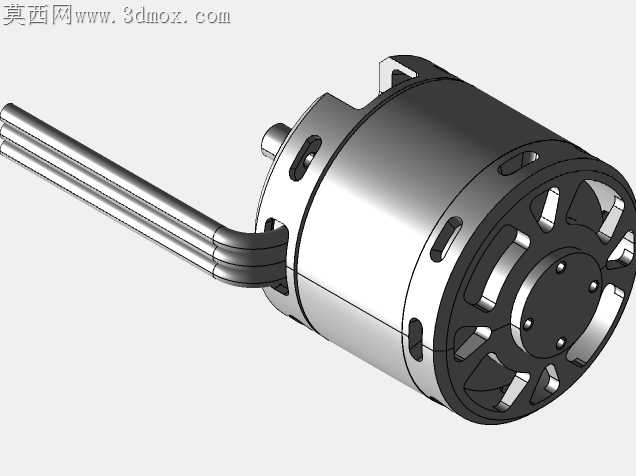

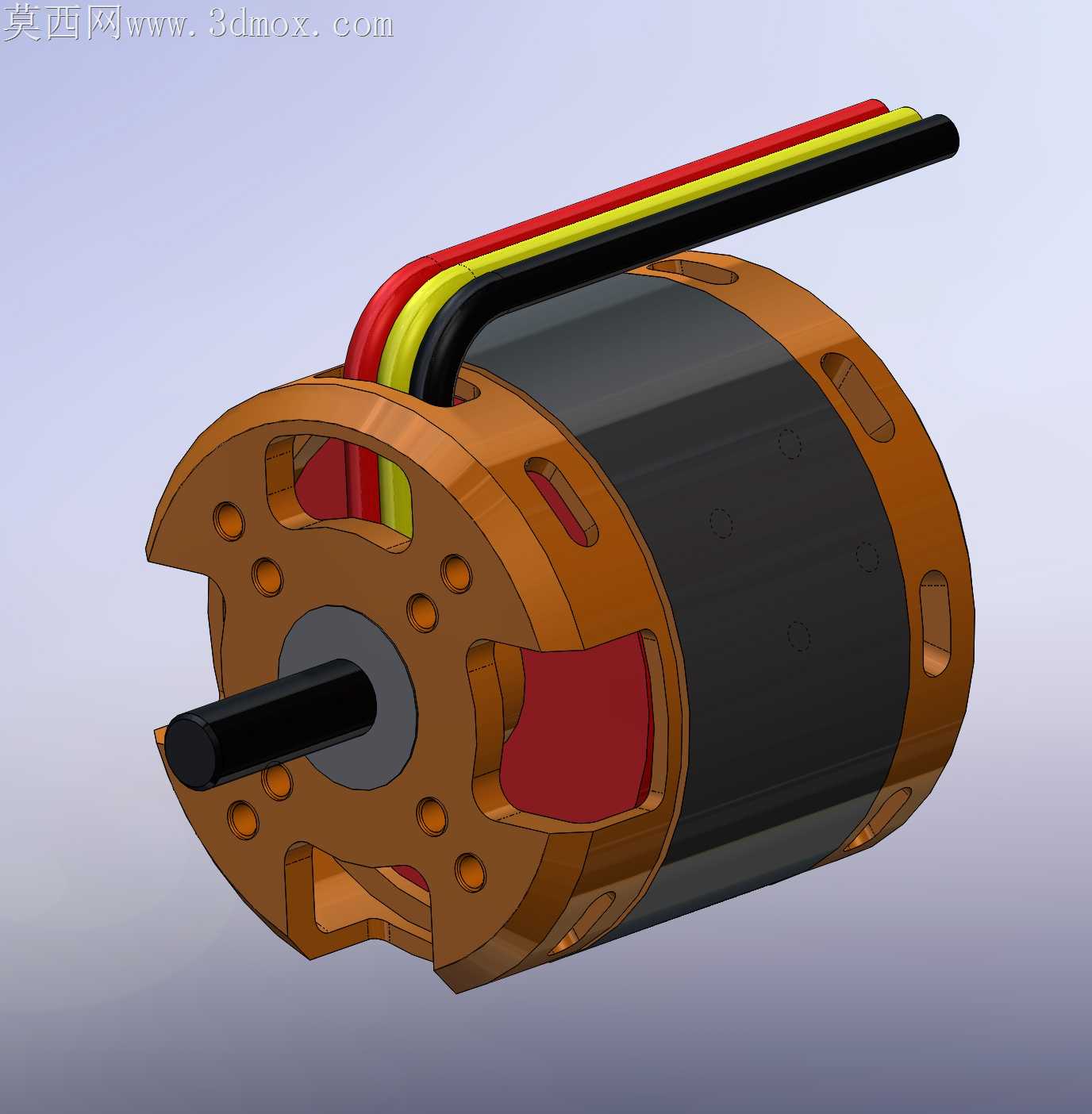

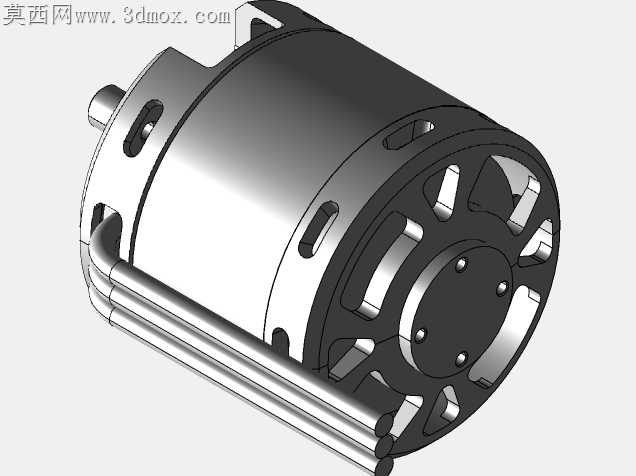

刚拿到实物测绘时最先注意到端盖安装孔边缘的切削毛刺，原厂量产件为了压低成本没做孔口倒角，测绘时特意把这个细节还原进去，没做理想化的光滑处理，毕竟后续做装配仿真要考虑毛刺对绝缘套管的磨损风险。出线口的弯折弧度改了三版，最开始按实物直棱直角做，套入三根不同线径的动力线做干涉检查时，发现红黑黄三根线在弯折处会互相挤压，线皮长期受弯折应力容易开裂，特意把出线口的内圆角放大到1.2mm，还在端盖内侧加了0.3mm的浅槽给线芯留出走线余量，不用额外加护线套也能避免线皮被金属棱边割破。

做跨格式转档测试时踩过坑，最初把定子铁芯的叠片层做了单片阵列，转成通用交换格式时叠片缝隙处生成了大量碎面，导入其他工程软件时直接出现面丢失，后来把叠片组做成带表面滚花纹理的整体结构，既保留了定子的外观辨识度，又解决了转档破面的问题，不会给后续做结构仿真的使用者添额外的补面麻烦。转子磁钢的固定槽没做完全严丝合缝的配合，留了0.08mm的涂胶间隙，实际量产时磁钢要靠耐高温结构胶固定，间隙太小胶层没法均匀铺开，高速旋转时磁钢容易甩脱，这个公差值是对照航模电机长期高负荷工况的经验值定的，不是随便拍脑袋给的整数。

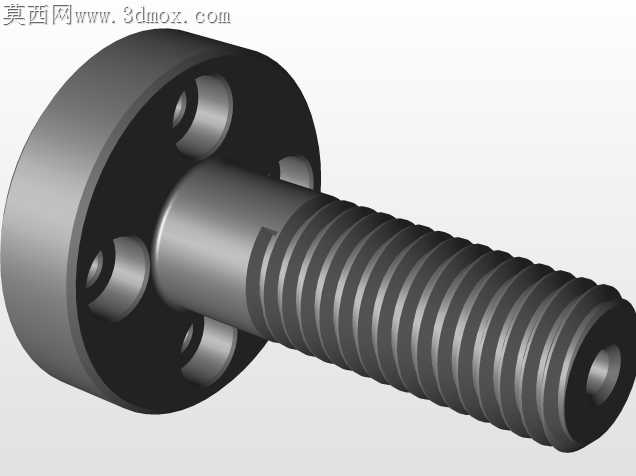

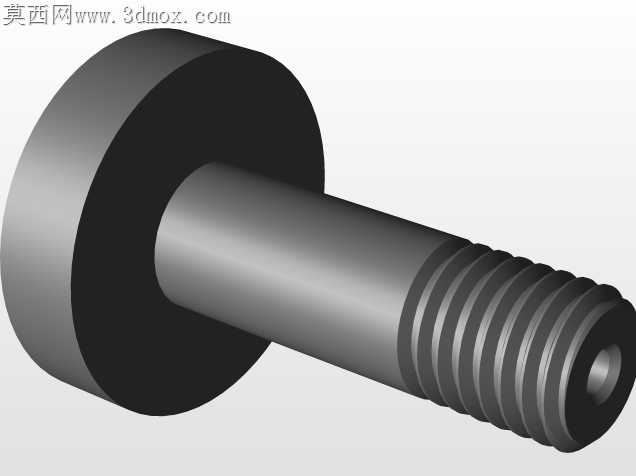

输出轴的台阶位置特意做了退刀槽细节，之前做同类电机模型时漏了这个结构，拿去给加工厂打样时车刀没法走到台阶根部，做出来的轴肩端面不平，轴承装上去会有偏摆，这次直接把退刀槽的宽度和深度按机加工规范做准，连轴端的卡簧槽尺寸都核对了国标紧固件参数，不用使用者再二次调整尺寸。端盖上的镂空散热孔不是随便开的造型，孔的倾斜角度是顺着转子旋转的出风方向定的，转起来能把内部的热量顺着孔带出来，最开始把孔做直了，做流体简易仿真时发现内部风道有紊流，散热效率比斜孔低近两成，调整角度后既保证了端盖的结构强度，又能满足持续大电流放电的散热需求。
