直升机机载四发轻型导弹发射挂载装置

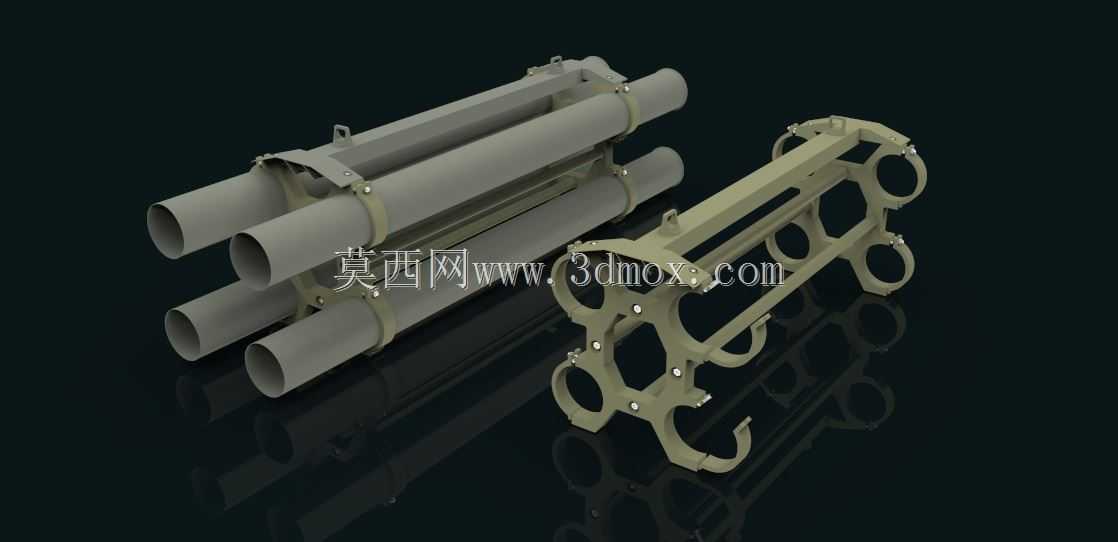

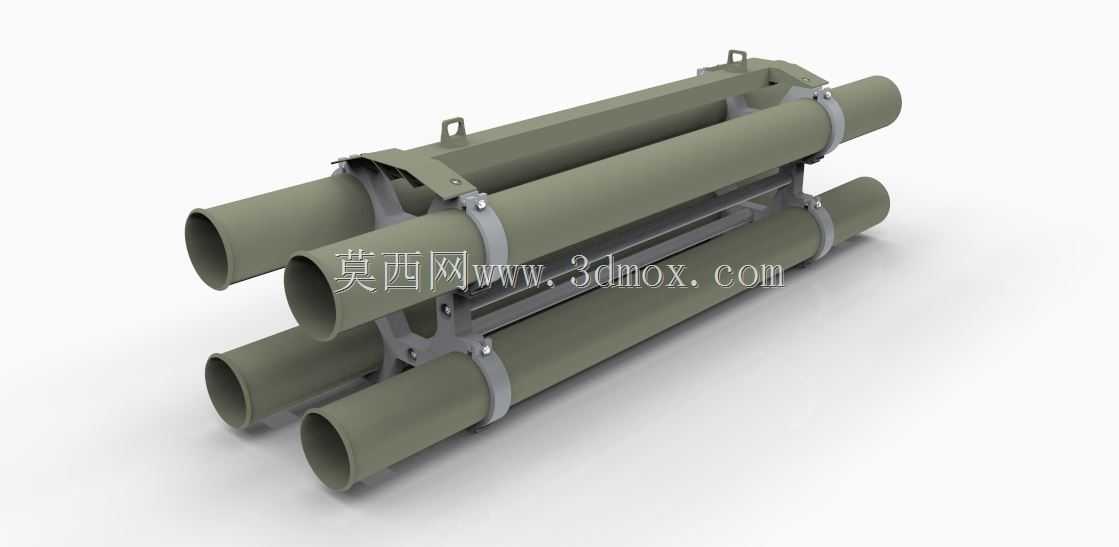

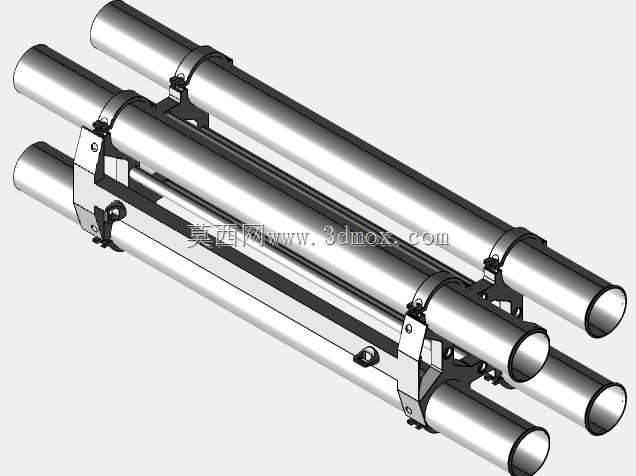

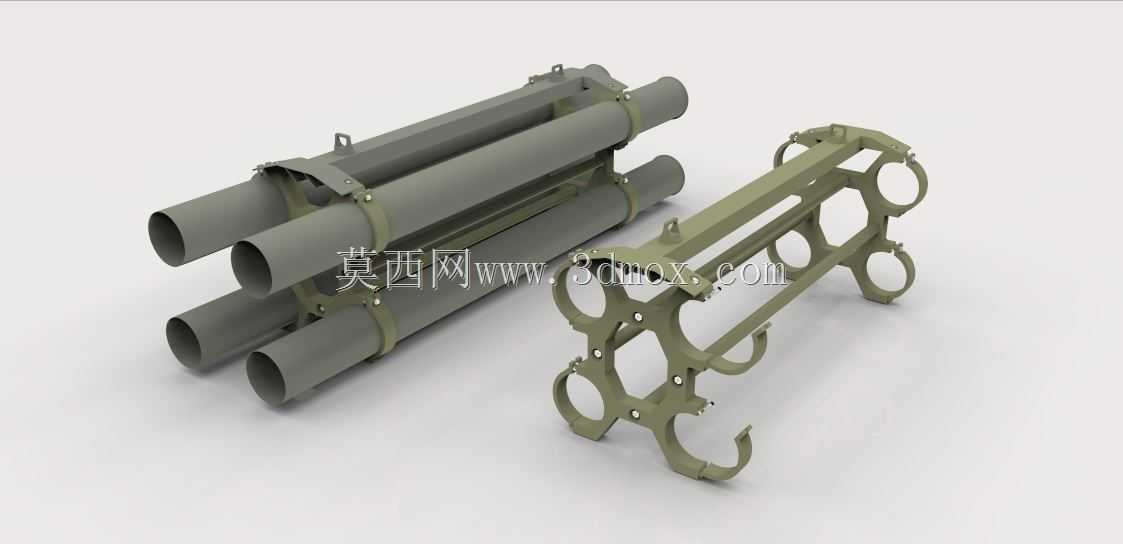

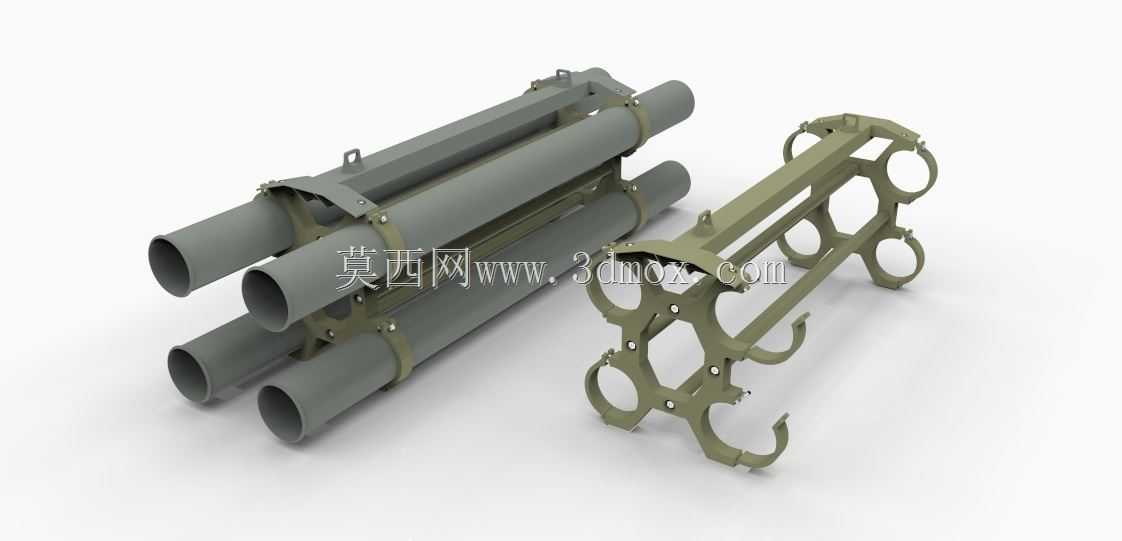

该装置为适配攻击直升机的机载轻型导弹挂载发射组件，主要应用于低空武装作战、近距空中支援、对地精确打击等航空作战场景，承担轻型导弹的载机固定、飞行姿态保持、发射前姿态锁定的核心功能，是武装直升机外挂武器系统的关键配套结构件。整套装置由两组核心结构组成，分别为四管并行的发射筒承载主体与配套的机载连接挂架，二者通过定位销与紧固螺栓实现刚性连接，整体结构紧凑，充分利用直升机翼下挂点的有限安装空间，在满足四枚轻型导弹挂载需求的同时，尽可能降低飞行过程中的空气阻力。从功能特性来看，发射筒承载主体采用等距并行排布的四筒结构，每根发射筒对应一枚轻型导弹的安装位，筒身设置有多处定位抱箍与加强筋结构，既能够保证飞行过程中筒身的结构刚度，避免载机机动动作产生的过载导致筒身形变，也能够为导弹提供稳定的径向定位，确保导弹发射初始轨迹的精度。配套的连接挂架采用镂空框架式设计，在保证结构强度的前提下尽可能降低整体自重，挂架上端设置有与直升机标准挂点匹配的连接接口，可快速完成与载机挂架的对接锁定与拆卸维护，挂架侧面设置有多处挂钩式定位结构，与发射筒承载主体的连接点位精准匹配，安装时可快速完成对位，降低地勤人员的挂载作业难度。在设计思路上，整套装置优先兼顾结构强度与气动性能，所有外露棱边均做了圆弧过渡处理，减少飞行过程中的紊流产生，降低对载机飞行稳定性的影响；结构材质选用高强度航空铝合金搭配局部钢结构加强件，在满足大过载工况下结构强度要求的同时，有效控制整体重量，避免占用过多的载机挂载载荷配额。安装边界方面，整套装置的横向宽度适配主流轻型攻击直升机的翼下挂点间距，纵向长度不超出挂点前后的气动允许范围，安装后与直升机机身、相邻挂点的其他设备保持足够的安全间隙，不会对直升机的正常飞行操作、其他设备的工作产生干涉；发射筒的轴线角度经过精准调校，与载机的火控系统瞄准基线匹配，确保导弹发射时的初始指向符合火控系统的计算参数，保障打击精度。在实际使用过程中，该装置可同时携带四枚轻型导弹，支持单发射击或连发射击模式，能够应对多目标同时出现的作战场景，有效提升武装直升机的单次出击打击效率；挂架的模块化设计也便于日常维护保养，出现局部结构损伤时可快速更换对应部件，降低后勤维护的成本与耗时。
