航模用双叶木质螺旋桨结构设计

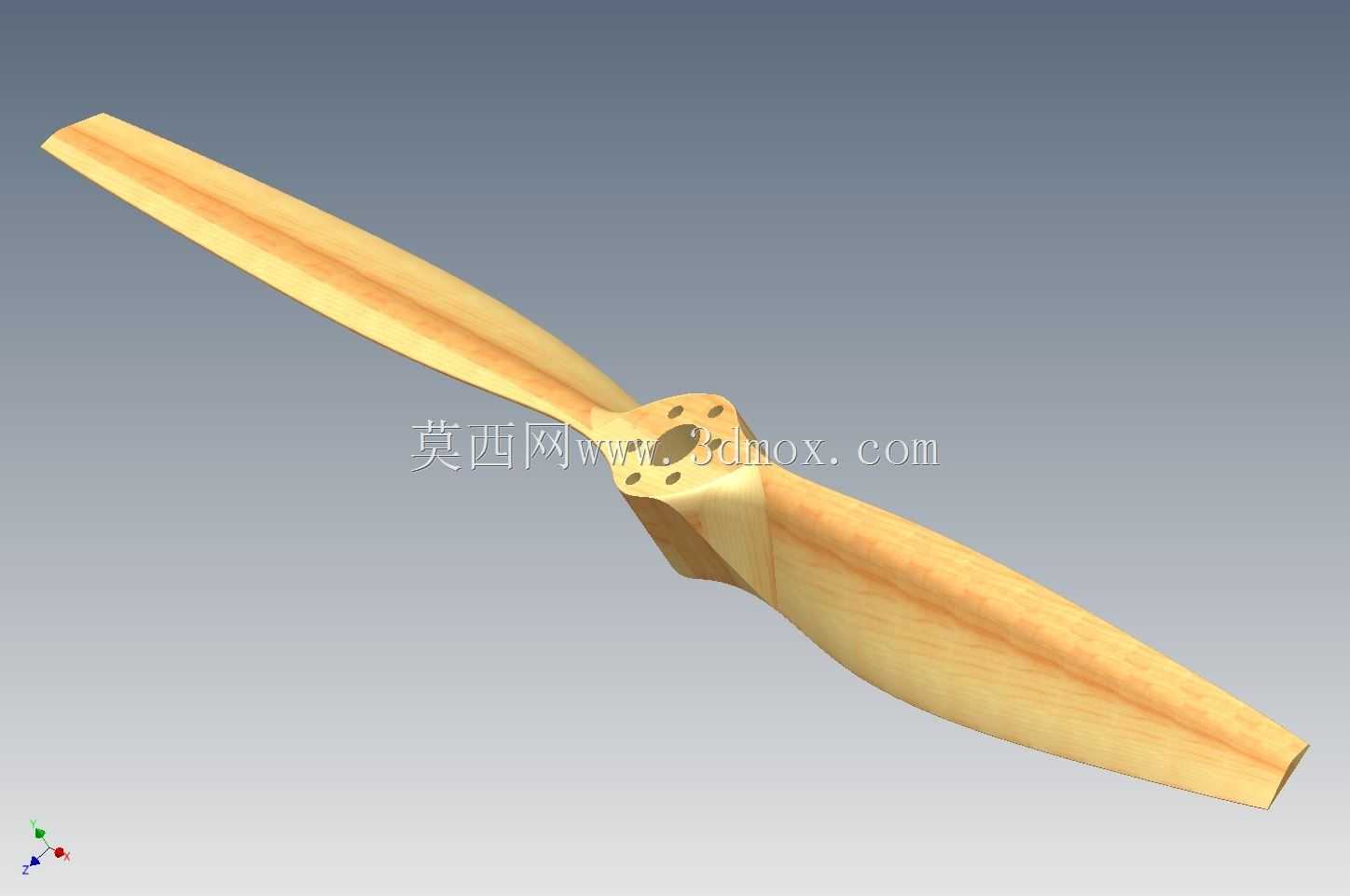

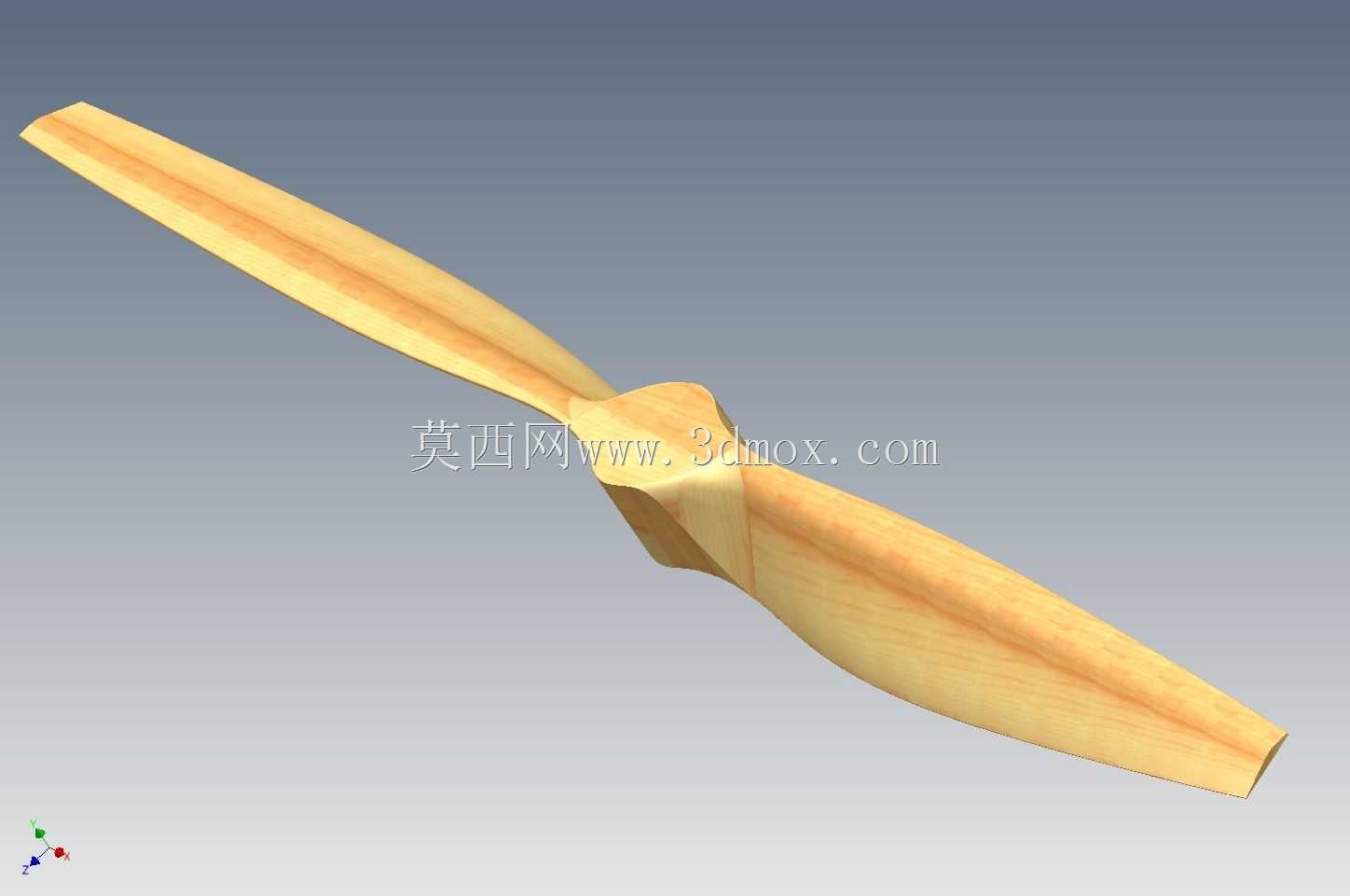

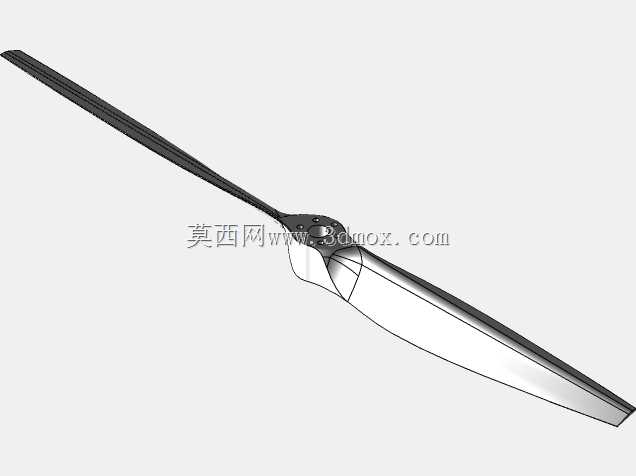

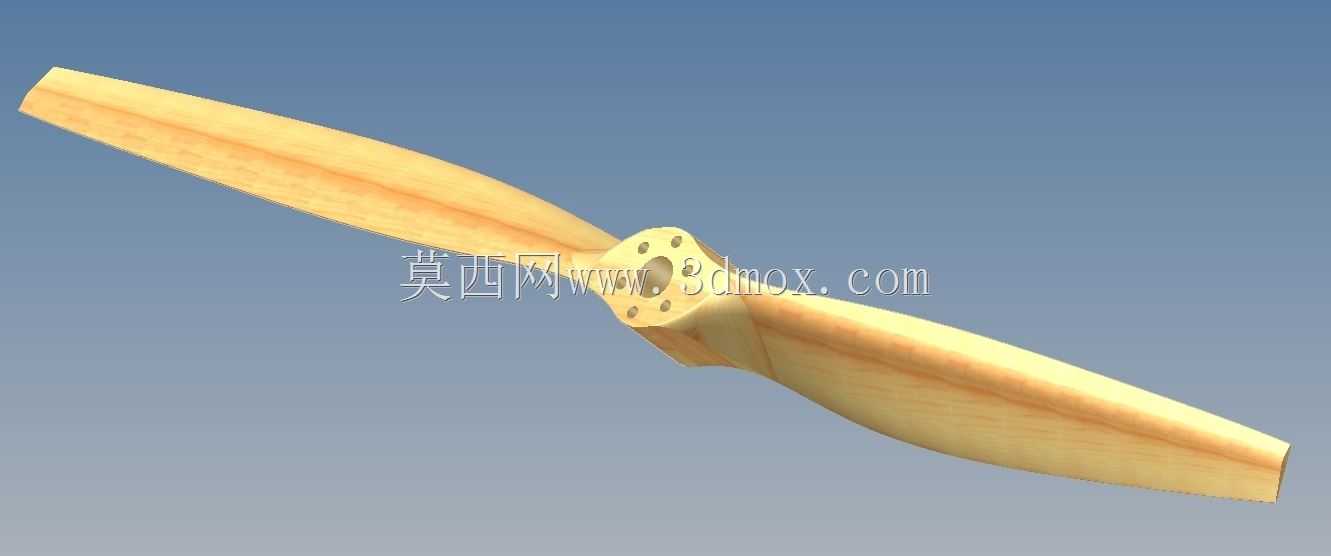

这款双叶木质螺旋桨主要面向小型固定翼航模、轻型无人飞行器的动力输出场景，是飞行器动力系统中将电机或发动机旋转扭矩转化为空气推力的核心部件，直接决定飞行器的起飞效率、巡航稳定性与动力损耗水平。在实际应用中，这类木质螺旋桨相比塑料桨拥有更优的动平衡表现与振动阻尼特性，相比碳纤维桨拥有更低的成本与更好的抗冲击韧性，即便飞行中发生碰撞也不易出现脆性碎裂，能够有效降低炸机时的配件损耗与安全风险，广泛适配入门级航模训练机、轻型航拍无人机、油动固定翼练习机等多种低空小型飞行器。从功能特性来看，这款螺旋桨采用对称双叶布局，桨叶从根部到梢部完成了连续的翼型扭转设计，根部弦长更大、安装角更高，能够在靠近动力轴的低线速度区域获得足够的气流推动效率，梢部弦长逐步收窄、安装角平滑降低，匹配梢部更高的旋转线速度，避免大迎角下出现气流失速，同时有效降低旋转过程中的翼尖涡流损耗，提升整体气动效率。桨叶表面采用流线型曲面过渡，没有突兀的棱角与台阶，能够减少飞行过程中的空气摩擦阻力，降低旋转噪音。设计过程中，首先围绕适配的动力输出参数确定了桨叶的直径与螺距匹配关系，确保螺旋桨的转速负载区间与电机KV值、发动机排量的输出特性相契合，避免出现动力过载或者推力不足的问题；其次针对木质材料的各向异性特性，对桨叶的厚度分布做了优化，在桨根与中心安装盘衔接的应力集中区域做了加厚处理，提升结构抗扭强度，避免高转速下出现桨叶断裂或者形变，同时沿着桨叶展向逐步调整厚度分布，在保证结构强度的前提下尽可能降低桨叶自重，减少旋转过程中的转动惯量，提升动力响应速度。中心安装区域采用多孔位法兰式安装结构，预留的安装孔位能够适配市面上多数主流航模动力电机的安装孔距，安装盘与桨叶衔接处做了平滑的圆弧过渡，减少应力集中的同时优化了中心区域的气流流动状态。安装边界上，中心安装盘的平面度做了严格控制，确保安装后桨叶与动力输出轴保持垂直，避免高速旋转时出现偏心振动；安装孔的位置度公差控制在极小范围内，保证安装后双叶的动平衡精度，减少飞行过程中的机身振动，提升飞行稳定性。整体桨叶的外形尺寸经过气动优化，在保证足够推力输出的前提下，将旋转直径控制在合理区间，既能够适配多数中小型航模的机身尺寸，避免桨叶旋转时触碰机身或者尾翼结构，也能保证在常规巡航转速下拥有较高的推进效率，兼顾动力输出与续航表现。
