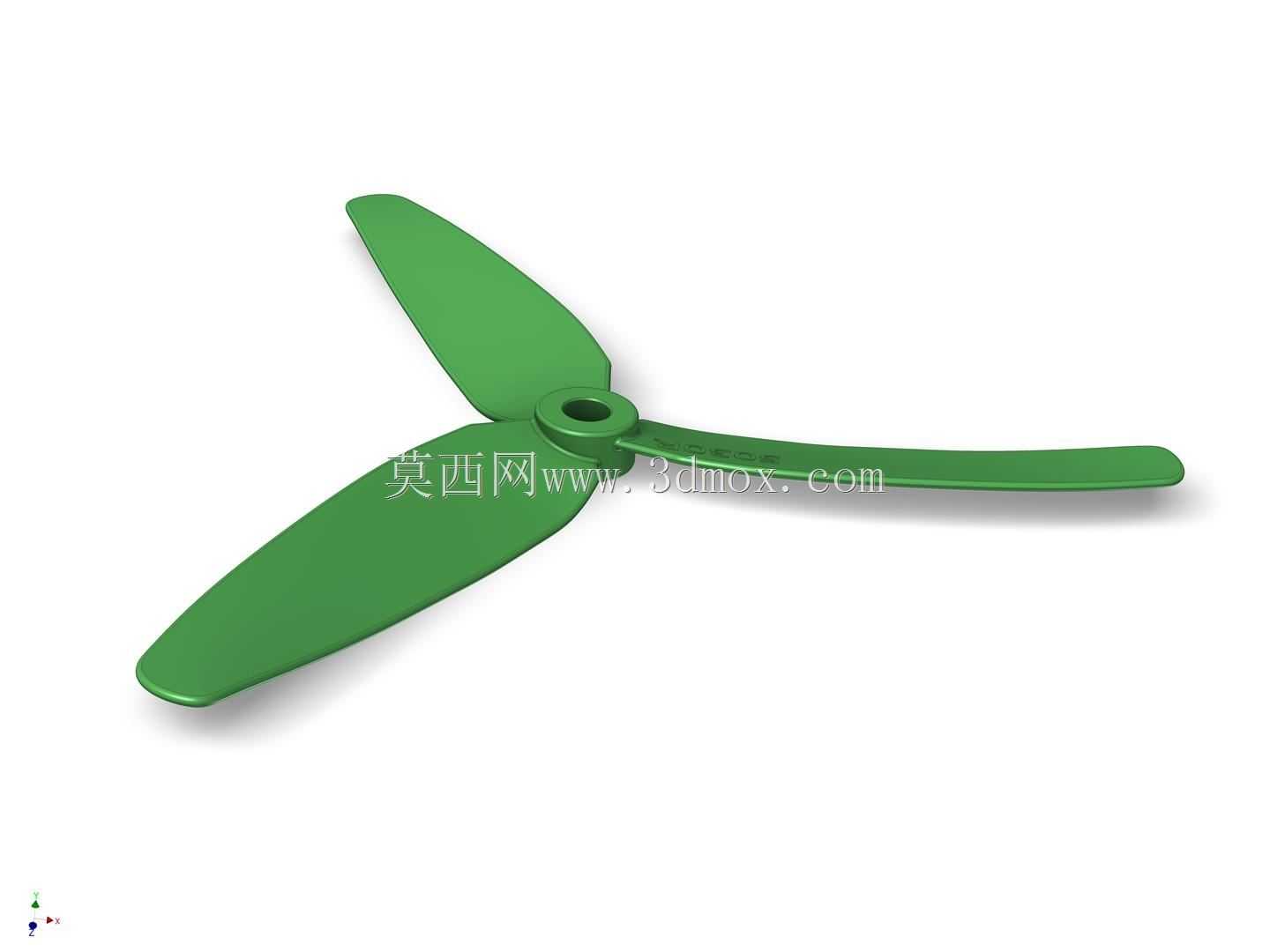

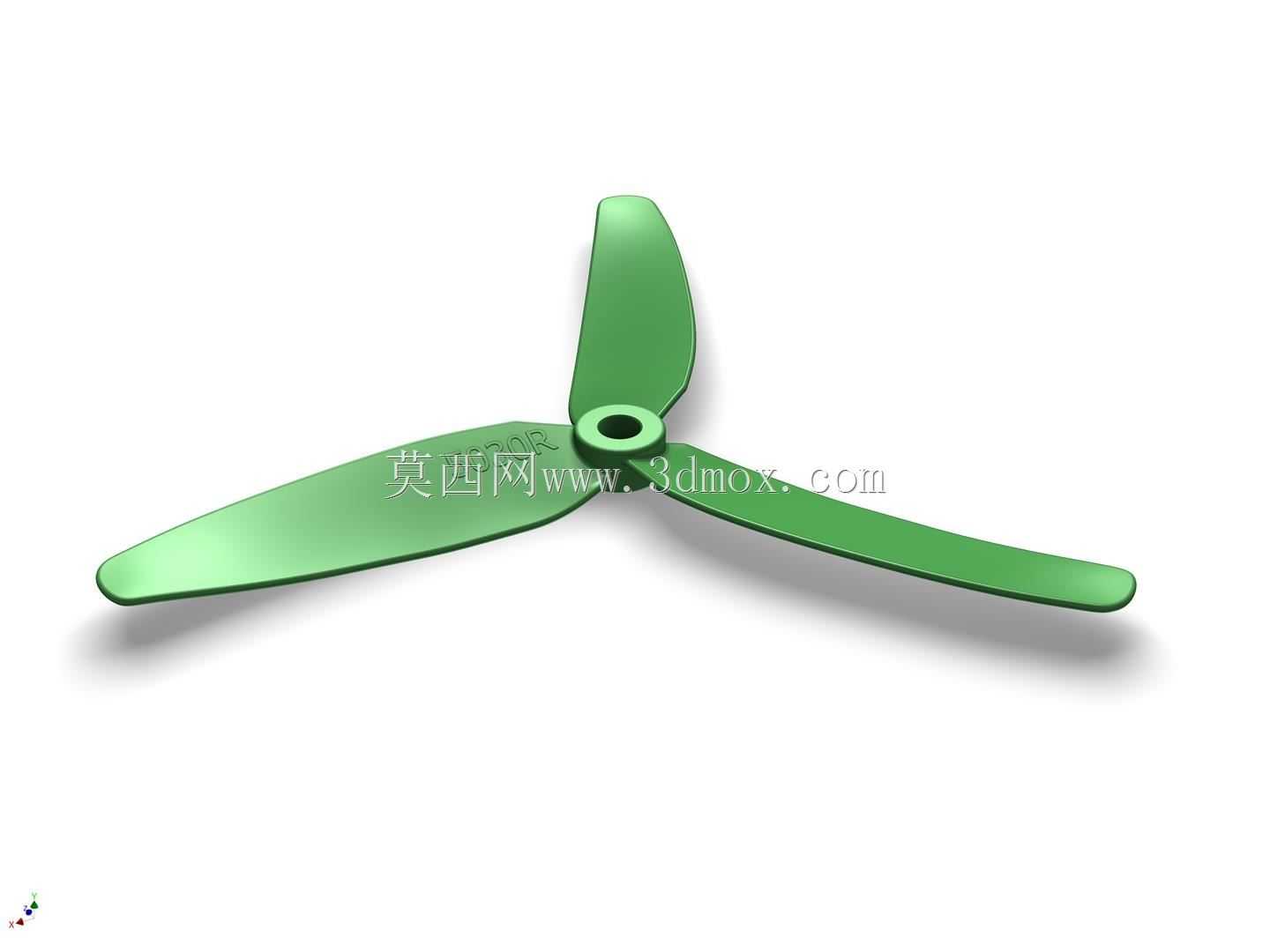

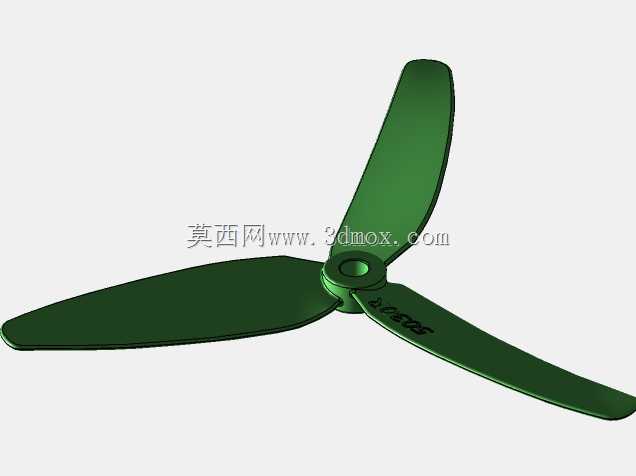

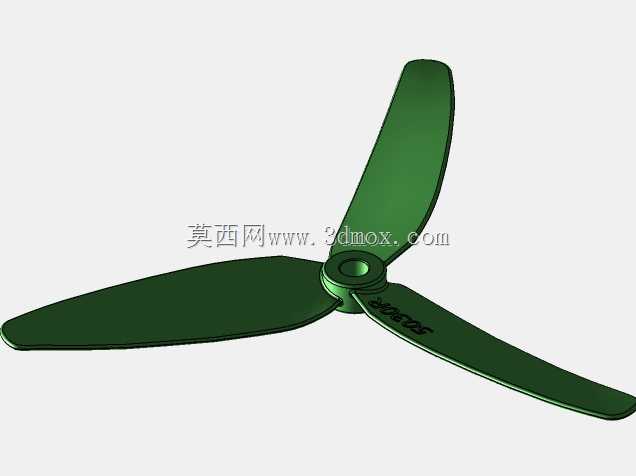

GemFan5030R-CCW三叶螺旋桨支柱结构

这款三叶螺旋桨支柱结构，主要面向小型多旋翼无人机、航模飞行器以及小型低空作业旋翼设备的动力端配套场景，是旋翼动力系统中直接连接驱动轴与桨叶的核心承载部件，承担着将电机输出扭矩转化为气动推力的关键作用，在消费级航拍无人机、小型竞速穿越机、教学实验用旋翼平台、轻载农业植保小微无人机等场景中都有广泛的适配空间。从实际用途来看，该部件作为桨叶的安装基座，既要保证三片桨叶的安装同轴度与角度一致性，避免旋翼转动时出现动不平衡引发的机身震动，又要承受桨叶高速旋转产生的离心力、气动拉力以及机动飞行时的交变载荷，是保障旋翼系统运行稳定性的基础结构。在功能特性设计上，这款结构采用三叶片等夹角布局，相邻桨叶安装位夹角保持120度，相比两叶桨布局能够在相同转速下提供更均匀的推力输出，降低旋翼转动时的脉动震动，提升飞行平台的姿态稳定性；中心安装孔采用适配微型无刷电机输出轴的标准孔径设计，孔位周边做了加厚补强处理，能够避免高速转动时安装位出现应力开裂，支柱与桨叶衔接的位置做了平滑过渡的曲面处理，能够减少桨根位置的气流紊流，提升旋翼的气动效率，同时降低转动过程中的气动噪音。从设计思路层面，整个结构围绕轻量化与高刚性的平衡展开，桨叶采用大展弦比的翼型设计，桨根到桨尖的厚度逐步递减，既保证了桨叶根部的结构强度，又能降低桨叶整体的转动惯量，提升电机的响应速度，适配无人机快速机动的操控需求；桨叶的翼型经过气动优化，在逆时针转动时能够保证上下翼面的压力差稳定，避免低转速下出现推力损失，同时兼顾了悬停状态下的推力效率与前飞状态下的气动阻力控制。在外形尺寸与安装边界上，该旋翼的整体回转直径适配5英寸级别的桨位安装需求，中心安装支柱的轴向高度控制在微型电机安装座的适配范围内，不会出现安装后与电机外壳、机臂结构发生干涉的问题，三片桨叶展开后的最大回转边界清晰，安装时只需要保证机臂之间的间距大于回转半径，即可避免相邻旋翼出现打桨问题，中心安装孔的配合公差按照小微动力部件的精密配合要求设计，既能够保证与电机轴的紧密配合不打滑，又不会出现安装过紧导致的拆卸困难，适配市面上主流微型无刷电机的安装尺寸，能够直接替换同规格的破损螺旋桨部件，降低航模与小微无人机的维护成本。
