10-32UNF软管旋转直角管接头三维设计

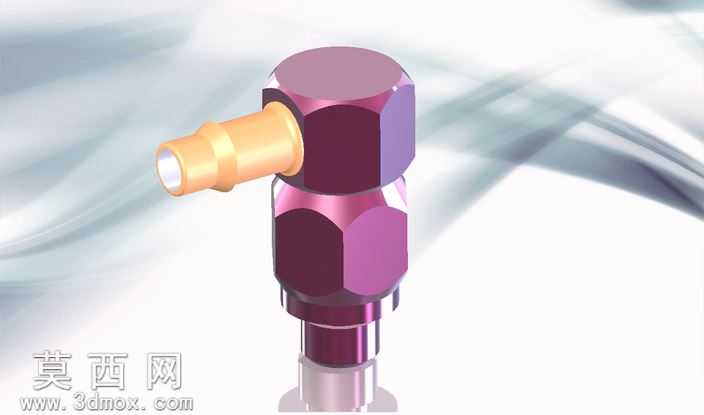

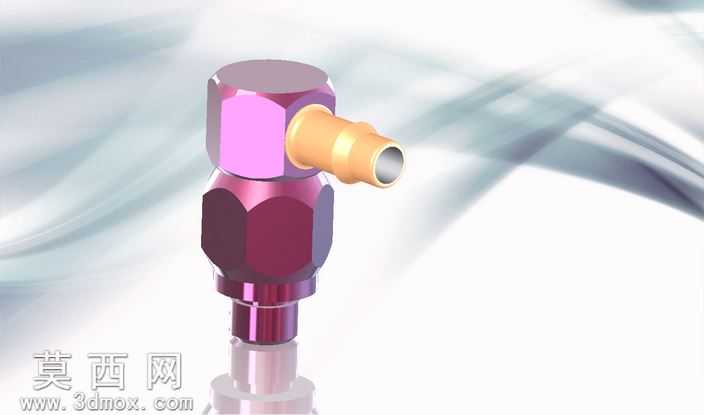

本作品为10-32UNF规格软管旋转直角管接头的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循气动管接头的行业尺寸规范，保证各结构尺寸的装配适配性。建模阶段首先绘制接头主体的回转截面草图，通过旋转凸台命令生成主体的基础柱体结构，针对六角拧动部位，通过拉伸切除结合多边形草图生成标准六角外形，保证扳手拧动时的贴合度，避免应力集中。侧部的软管插接段采用拔模特征设计，端部做圆弧过渡处理，既方便软管的套入安装，又能提升插接后的密封性能，防止软管松脱。旋转连接部位通过精密的配合间隙设计，预留了旋转活动的公差空间，实现接头接入管路后可自由旋转调整管路走向，避免软管弯折堵气。材质渲染阶段，主体金属部位采用镀彩锌金属材质，调整材质的金属度、粗糙度参数，还原五金件表面的金属光泽与彩色钝化层的质感，插接段采用黄铜材质，调整反射参数呈现暖金色金属质感，背景采用淡色渐变配合柔和光影，通过环境光遮蔽效果突出接头的结构层次与棱角细节。结构设计上，整体采用90度直角布局，可实现管路的垂直转向，内部流道做光滑过渡处理，减少气路传输过程中的压力损失，六角部位的尺寸符合标准紧固件的对边尺寸要求，方便现场安装时使用标准扳手操作，旋转部位的限位结构设计可防止接头旋转时出现脱开情况，兼顾活动自由度与连接可靠性。建模过程中对所有锐边做了圆角处理，既符合实际五金零件的加工工艺要求，避免锐边割伤操作人员或划破软管，也提升了模型的视觉真实感，各特征的建模顺序遵循实际零件的加工工序，从主体成型到局部结构加工再到表面处理，保证模型结构与实际生产的零件完全一致，可直接用于装配验证、管路布局模拟以及产品展示使用。
