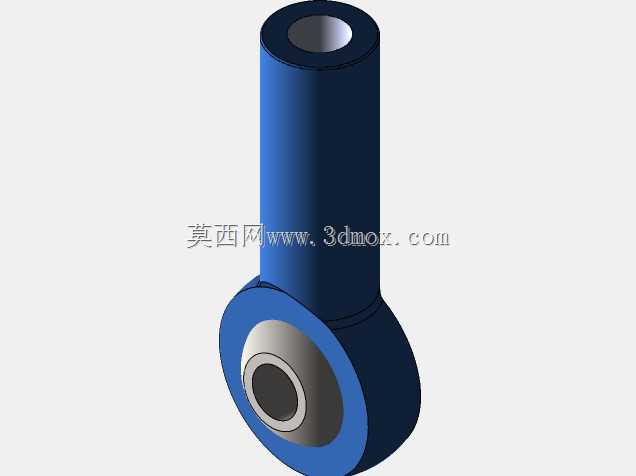

RC遥控直升机M4规格合金球头连杆结构

这款M4规格球头是航模传动连接系统中的核心铰接部件，主要应用于RC遥控直升机的旋翼操纵连杆、舵机传动拉杆等需要小角度灵活摆动的连接位置，同时也可适配小型自动化设备的轻载铰接传动、精密检测仪器的活动连杆结构，在需要补偿安装同轴度误差、实现多自由度小范围摆动的传动场景中发挥关键作用。作为铰接类连接件，它的核心功能是实现两个传动部件之间的活动铰接，既能够传递拉杆的轴向推拉载荷，又可以允许连接端在一定锥角范围内自由摆动，抵消传动过程中因部件运动轨迹不同产生的角度偏差，避免刚性连接带来的传动卡滞、部件应力断裂问题，保障传动动作的顺滑精准。从产品设计思路来看，这款球头采用杆端与球铰一体化的结构设计，杆部为中空内螺纹结构，可直接与M4规格的外螺纹拉杆配合，无需额外转接件即可完成装配，有效缩减传动链路的整体长度；球头端采用金属球芯与金属外壳的精密压合结构，球芯与外壳之间预留极小的活动间隙，既保证摆动的顺滑度，又将传动旷量控制在航模操纵要求的极低范围内，避免操纵动作出现虚位影响飞行控制精度；外部采用亮蓝色阳极氧化处理的铝合金外壳，在降低部件自重的同时提升表面耐磨性能与抗腐蚀能力，适配航模产品对轻量化与耐用性的双重要求。在外形尺寸与安装边界方面，这款球头的螺纹规格为标准M4，可与所有同规格的金属拉杆、尼龙拉杆直接配合，球头端的球头直径适配标准M4球头扣的安装尺寸，安装时仅需将拉杆拧入杆部内螺纹至预设深度，再将球头端压入对应规格的球头扣即可完成装配；安装后球头的允许摆动角度可达15度左右，能够覆盖RC直升机旋翼周期变距、舵机动作输出过程中产生的所有角度偏移量，杆部的长度设计适配主流450级到500级遥控直升机的拉杆安装间距，无需对拉杆进行额外裁切即可满足多数机型的安装需求，同时紧凑的外形尺寸不会占用过多的机身安装空间，不会与周边的旋翼摇臂、舵机支架等部件产生运动干涉。在实际使用过程中，这款球头的金属铰接结构相比普通尼龙球头拥有更高的载荷承受能力，能够应对直升机旋翼高速旋转产生的交变载荷，长时间使用也不会出现球头磨损松旷的问题，有效降低航模飞行过程中因传动部件失效引发的炸机风险，同时精密的配合间隙能够保证舵机的操纵动作无延迟传递到旋翼端，提升飞行操纵的跟手性与精准度，除航模场景外，也可应用于小型机械臂的关节铰接、3D打印机的运动部件连接等对传动精度与部件自重有较高要求的轻载传动场景。
