大功率外转子无刷动力电机结构

　　做了十几年航模与小型电动设备的结构配套，接触过的动力电机少说也有上百款，外转子无刷电机因为扭矩密度高、转速区间宽的特性，一直是大拉力电动动力场景的首选，这次梳理的这款大功率外转子无刷结构，是针对6kW级动力输出需求做的外形还原建模，核心是给做动力系统匹配、安装结构设计的同行提供准确的外形参考。

　　先从实际应用场景说，这类大功率外转子无刷电机，最常见的搭载场景是大载重多旋翼无人机、固定翼航模的动力系统，也有不少做小型电动滑板、电动冲浪板、轻型电动代步设备的厂商会选这类电机做动力核心，相比同功率等级的内转子无刷电机，外转子结构的转动惯量更大，低速扭矩输出更平顺，不需要搭配大减速比的减速组就能直接驱动螺旋桨或者轮组，能省去不少传动结构的重量和故障点，对于对重量敏感的电动移动设备来说，这个优势非常关键。

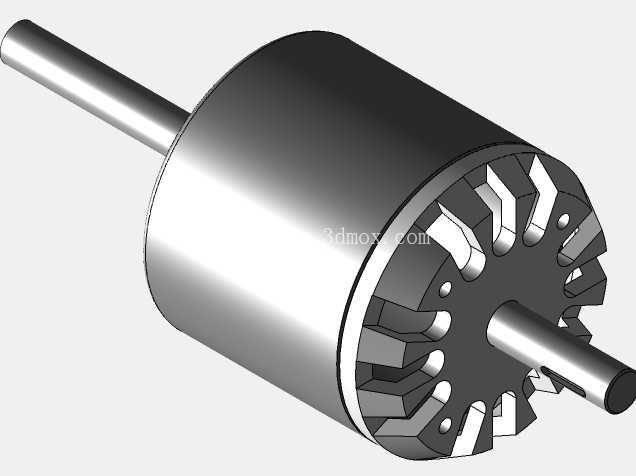

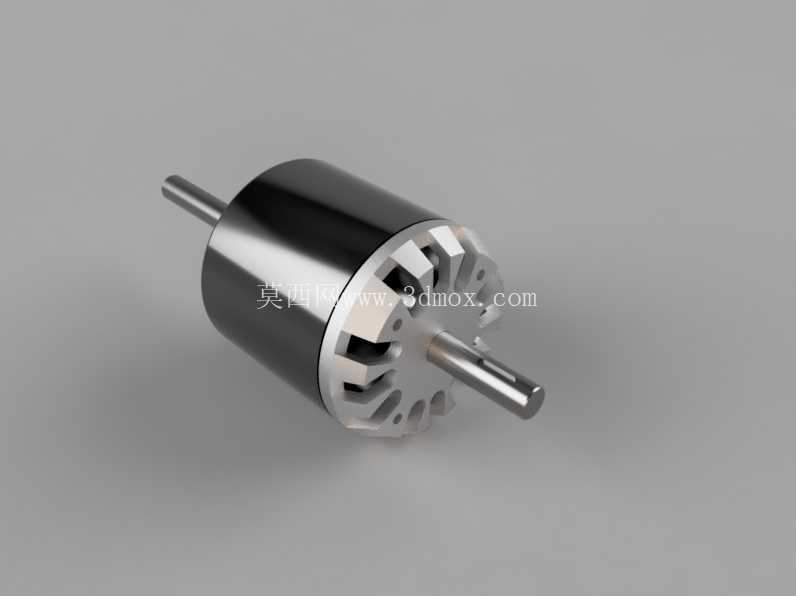

　　从功能特性上看，这款电机采用双出轴结构，两端的输出轴都做了光轴配合面设计，既可以单端安装螺旋桨做航空动力输出，也可以双端搭配同步轮做设备的动力输入输出端，适配不同的安装需求。定子部分采用多槽集中绕组结构，从端面的定子冲片排布能看到12槽的定子设计，对应的外转子磁钢是14极排布，这种槽极配合是外转子无刷电机里非常成熟的方案，能有效降低齿槽转矩，让电机在低速转动时的抖动更小，启动平顺性更好，同时绕组的散热路径更短，定子产生的热量可以通过定子铁芯直接传导到安装基座，配合外转子转动时带动的空气流动，能实现不错的被动散热效果，在持续大负载输出时能把绕组温升控制在合理区间。

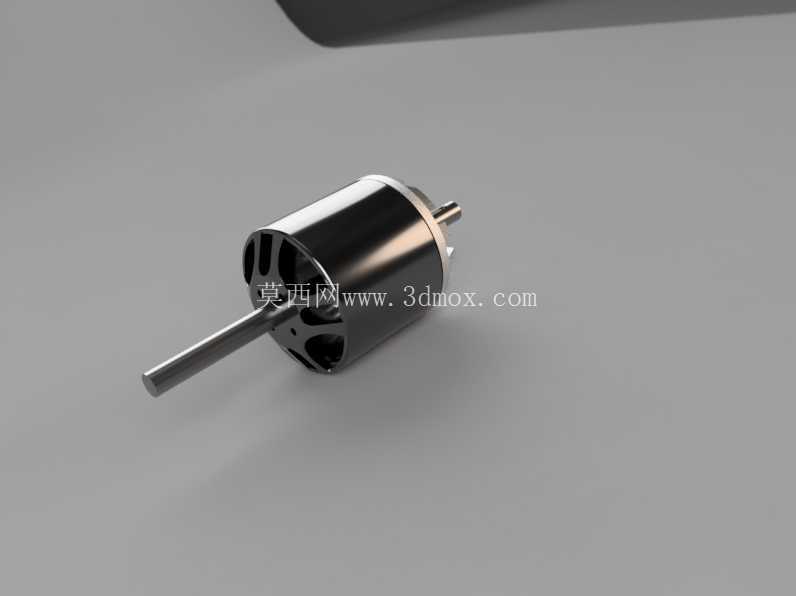

　　设计思路上，这个模型优先还原了电机的外部安装边界，因为对于做设备集成的结构工程师来说，拿到一款电机首先要确认的就是各个安装维度的尺寸，而不是内部的绕组绕法或者磁钢参数——毕竟这类量产电机的内部电磁参数都是厂商经过多轮优化定型的，集成端不需要改动内部结构，只需要准确的外形尺寸来设计安装座、预留走线空间、匹配传动部件的连接位置。建模的时候严格对照官方公开的外形尺寸做了还原，电机的机壳是薄壁圆筒结构，外圆的圆柱度公差在建模时做了合理的工艺预留，两端的轴承位台阶尺寸也按照常规外转子电机的配合公差做了标注参考，输出轴的轴径、伸出长度、轴端的平面定位位都做了1:1的还原，能直接用来做安装干涉检查。

　　说到安装边界，这款电机的定子基座是核心安装定位面，也就是靠近出线端的带安装孔的端面，四个安装孔的孔位分布是对称排布的，安装时需要注意孔位的同轴度，避免电机安装后出现轴偏，导致转动时产生额外的振动。两端输出轴的同轴度是安装时需要重点校核的参数，如果是双端输出的使用场景，连接的传动部件必须做动平衡校正，不然高速转动时的振动会直接影响轴承的使用寿命。另外电机的出线方向是从定子基座的侧方引出，建模时也预留了出线的空间位置，在设计安装座的时候要注意避开出线位置，防止压线导致绝缘破损。

　　实际选型匹配的时候要注意，这类大功率外转子电机的KV值普遍不高，适合搭配大尺寸螺旋桨使用，在做动力匹配的时候要根据工作电压、预期拉力、螺旋桨尺寸来核算电机的持续工作电流，避免长时间超电流运行导致电机过热退磁。另外因为外转子结构的转动部件是外露的机壳部分，在做设备集成的时候如果是地面使用场景，最好加装防护网罩，防止异物卷入转动的转子部分造成损坏。

　　从建模的实用性角度来说，这个模型因为还原了所有外部安装尺寸，结构工程师可以直接把这个模型导入到自己的设备总装图里，做安装位置的排布、干涉检查、安装座的结构设计，不需要自己再对着二维图纸一点点描外形，能节省不少前期方案设计的时间。虽然模型没有还原内部的绕组、磁钢、轴承等内部结构，但对于绝大多数做设备集成、安装结构设计的场景来说，准确的外部边界已经完全能满足设计需求，毕竟内部结构属于电机厂商的核心设计部分，集成端不需要对内部做改动，只需要保证外部安装尺寸准确即可。

　　平时做结构设计的时候，很多同行都会遇到找不到准确电机模型的问题，要么是模型尺寸不对，导致做出来的安装座装不上，要么是模型太复杂，导入总装图之后占用太多电脑资源，转动缩放都卡顿，这个模型在建模的时候做了合理的简化，去掉了不必要的内部细节，保留了所有和安装相关的关键特征，文件体量轻便，同时关键尺寸完全准确，不管是做方案演示还是做详细结构设计都能适用。
