剪式抬升结构便携收纳装置设计

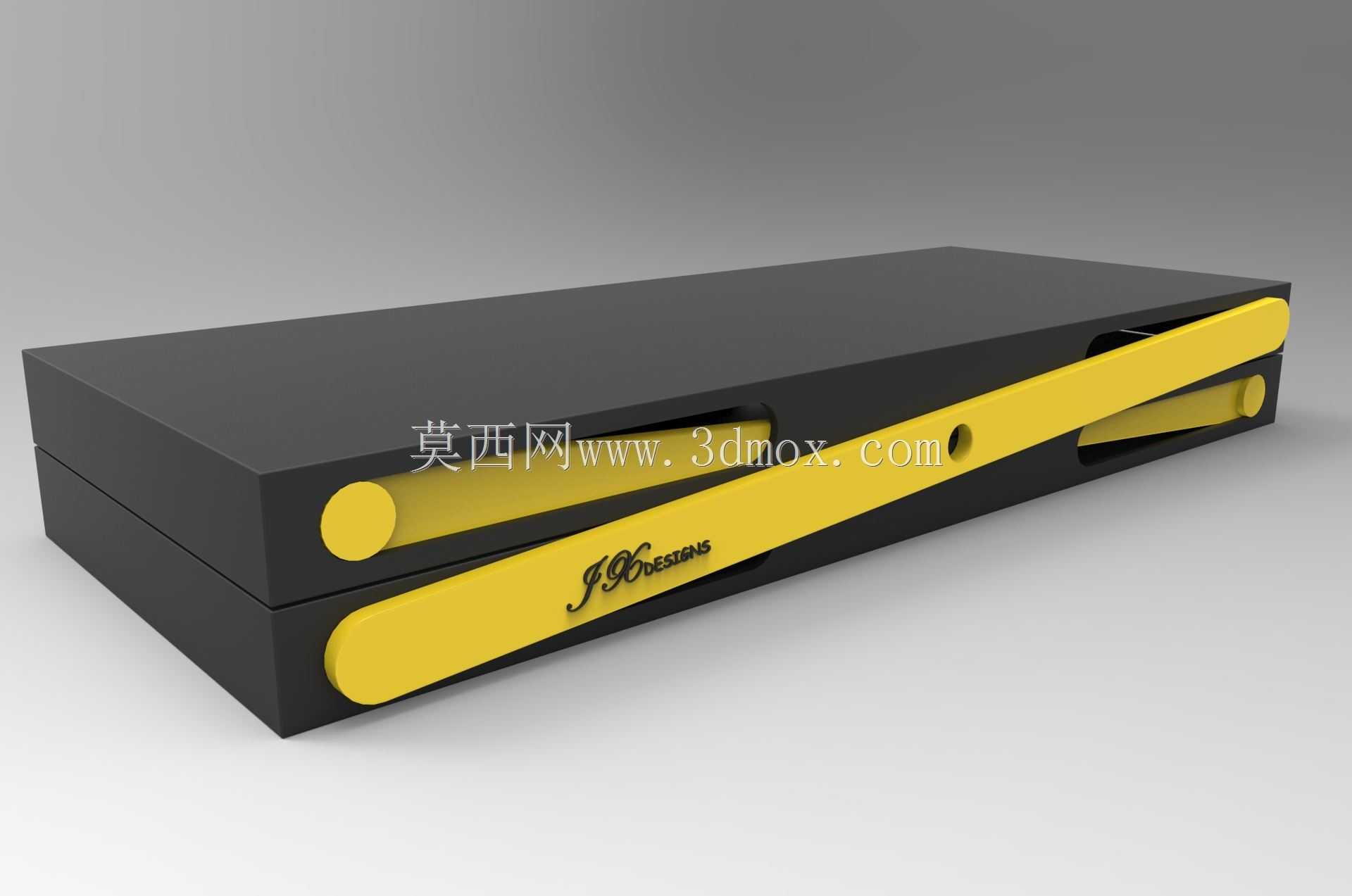

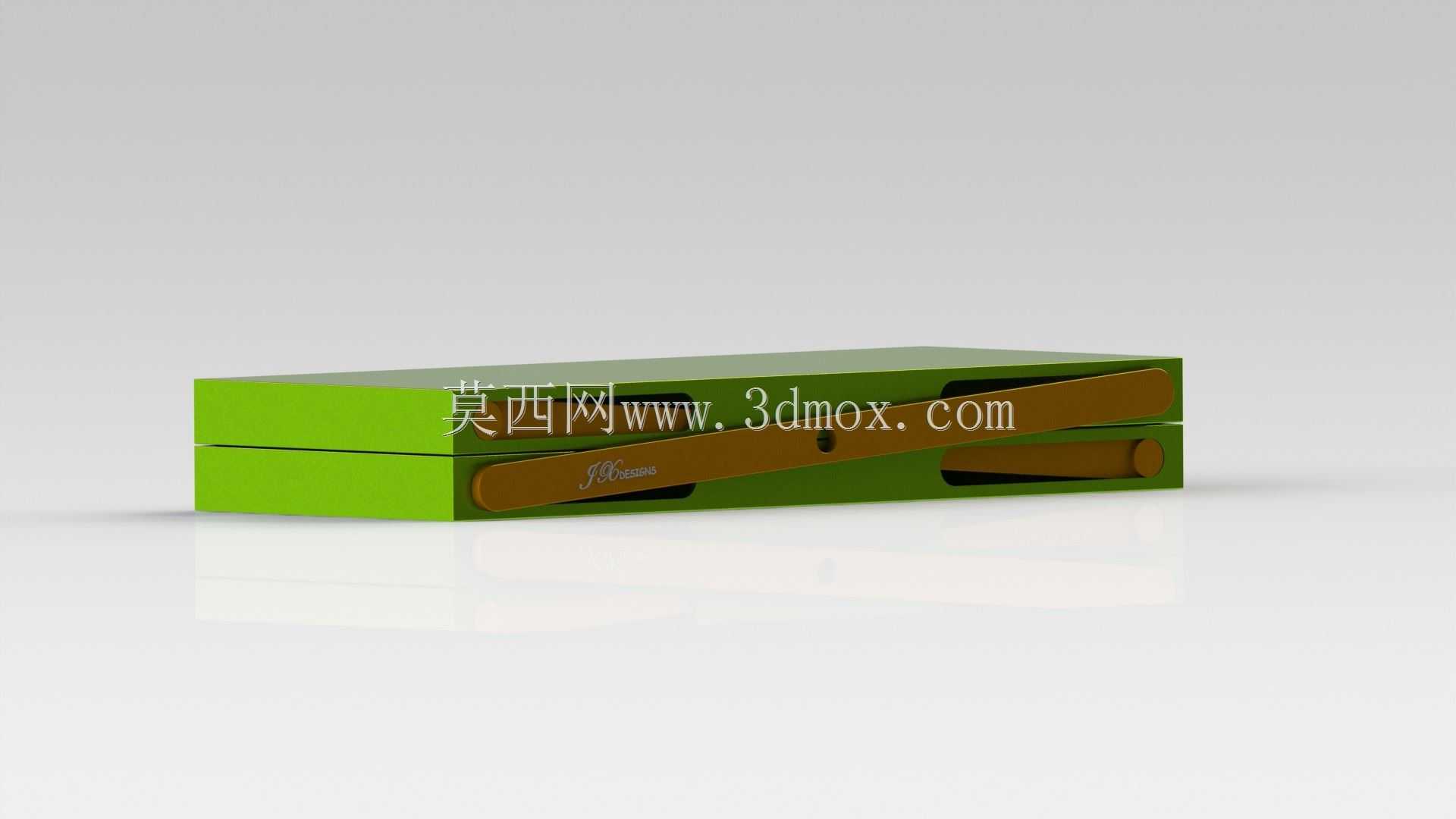

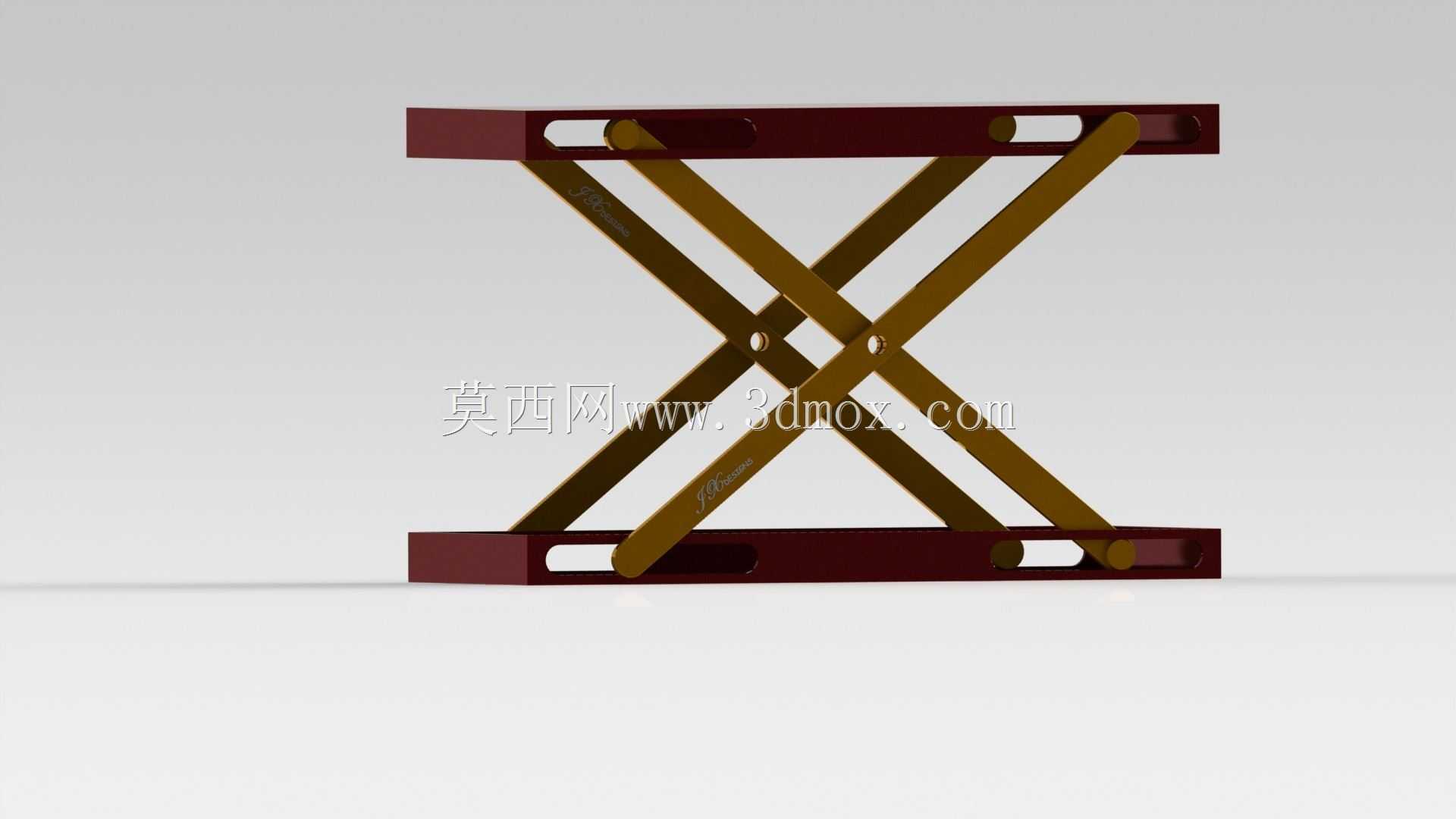

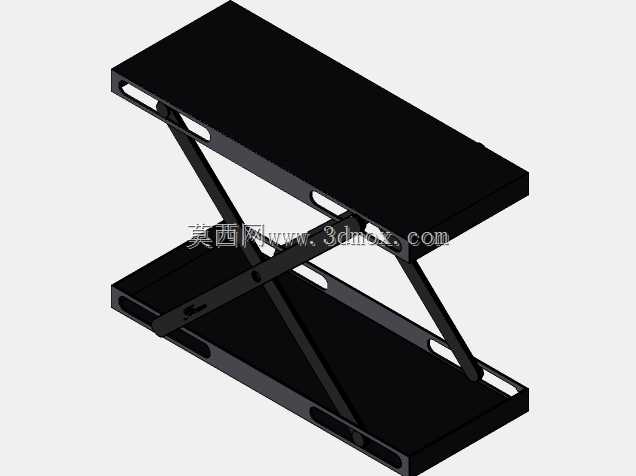

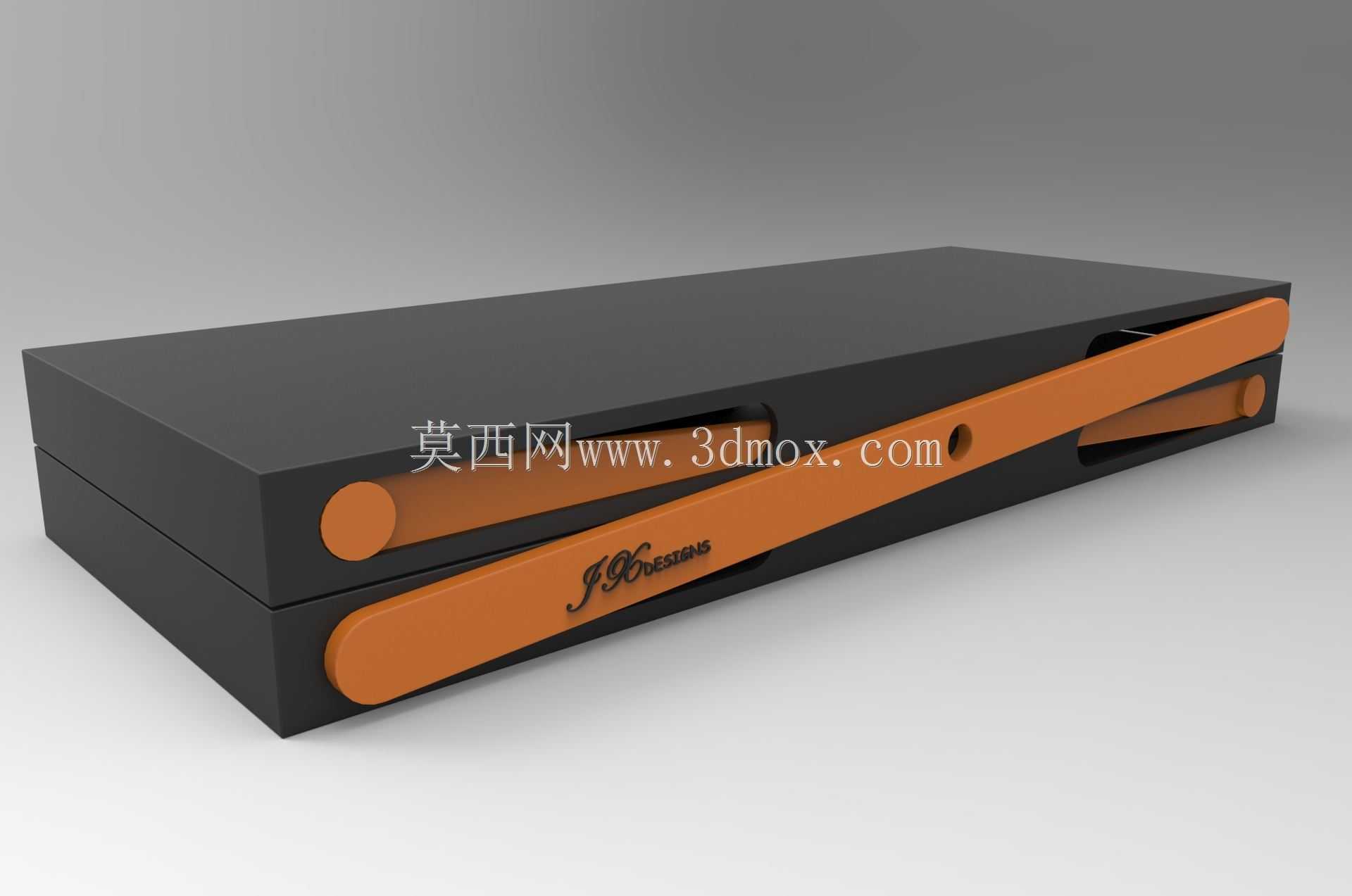

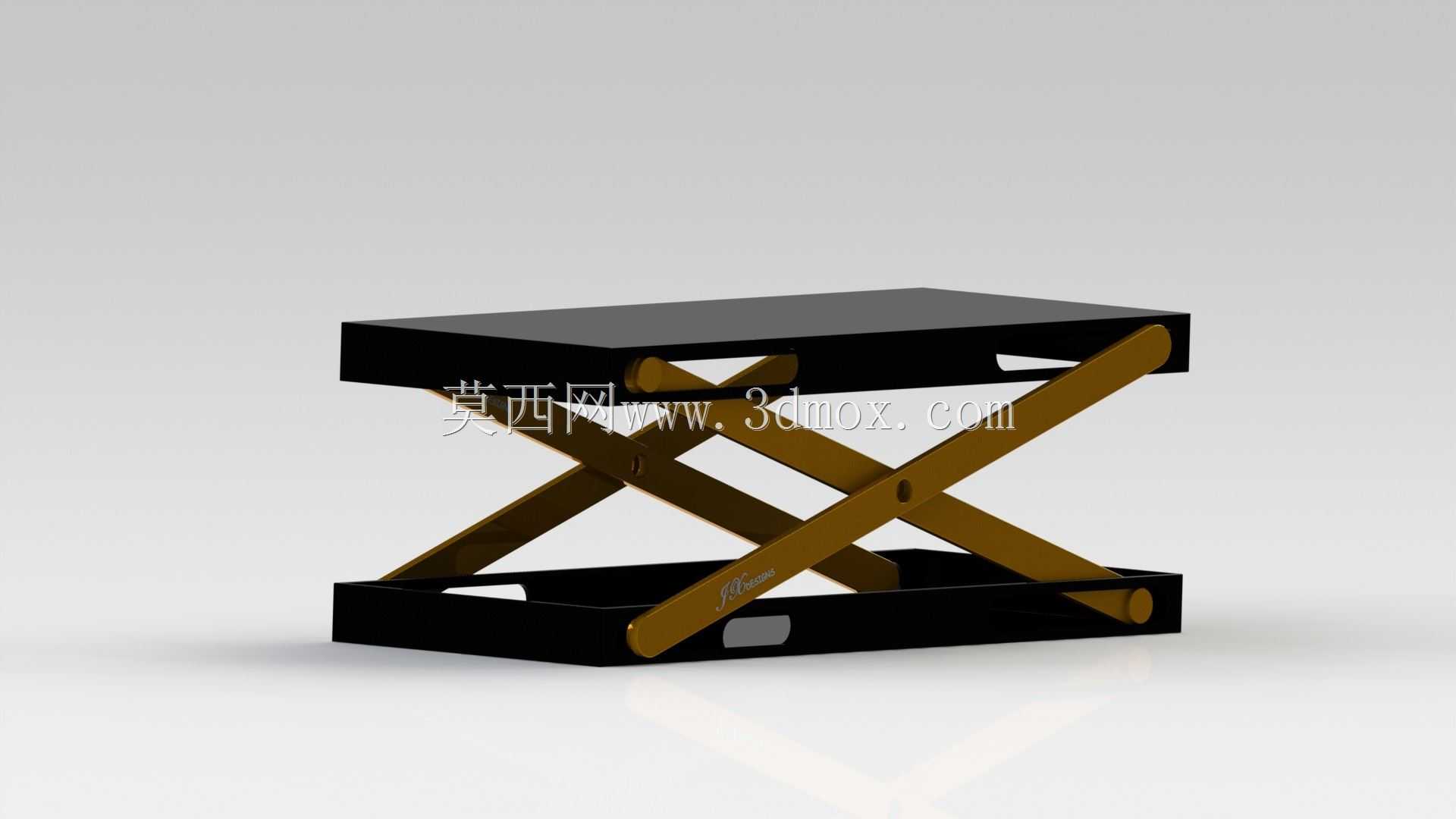

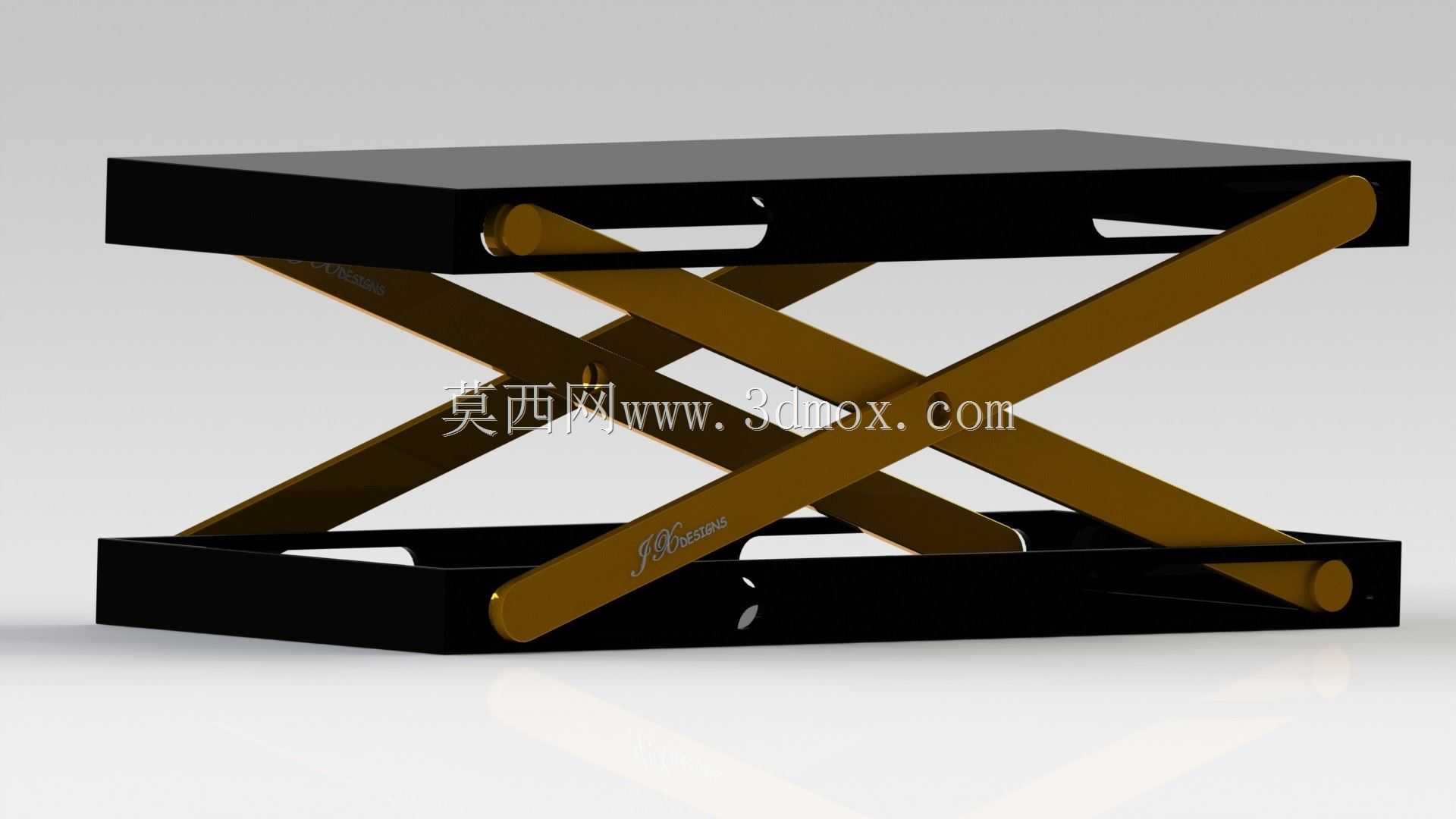

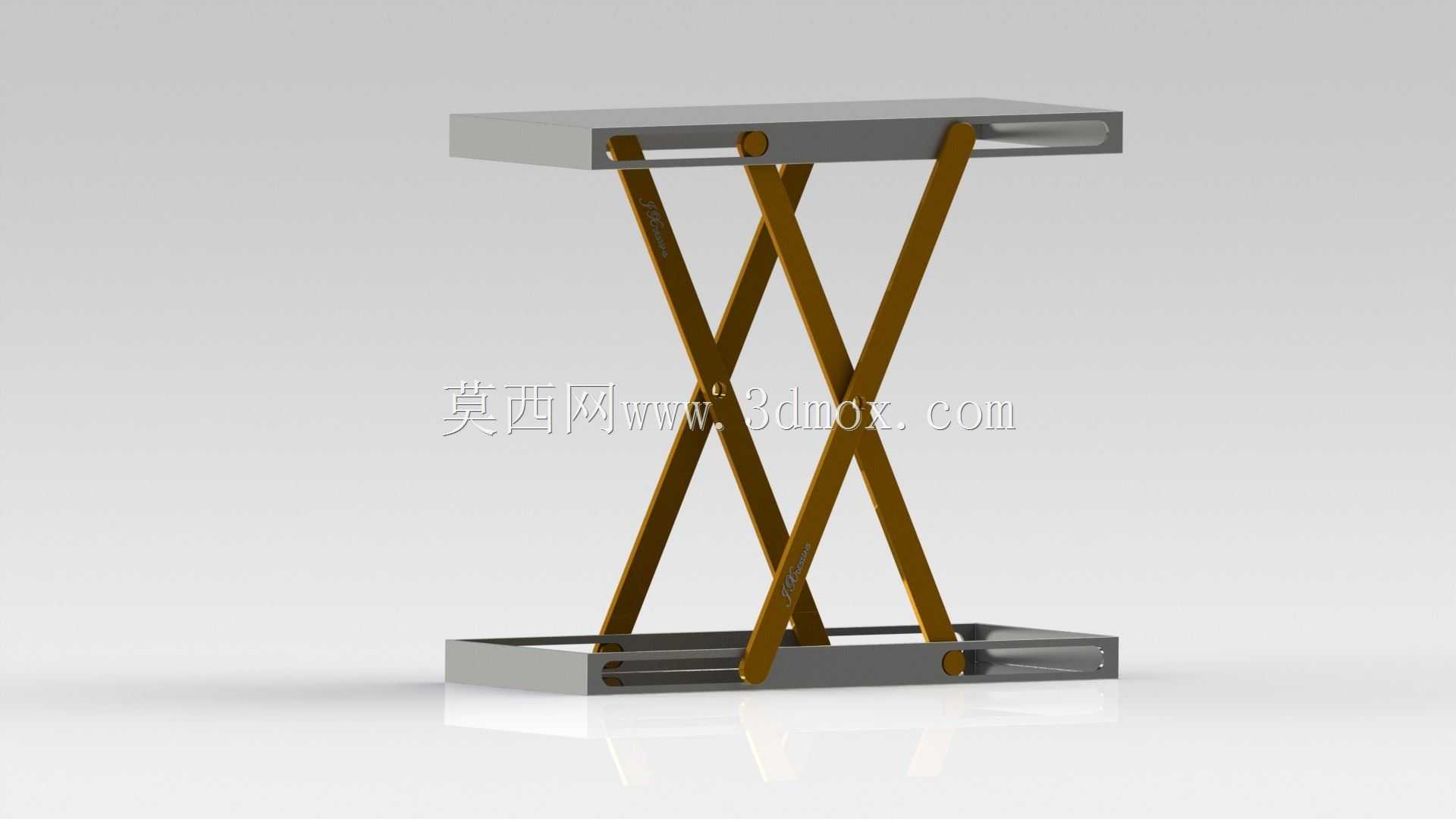

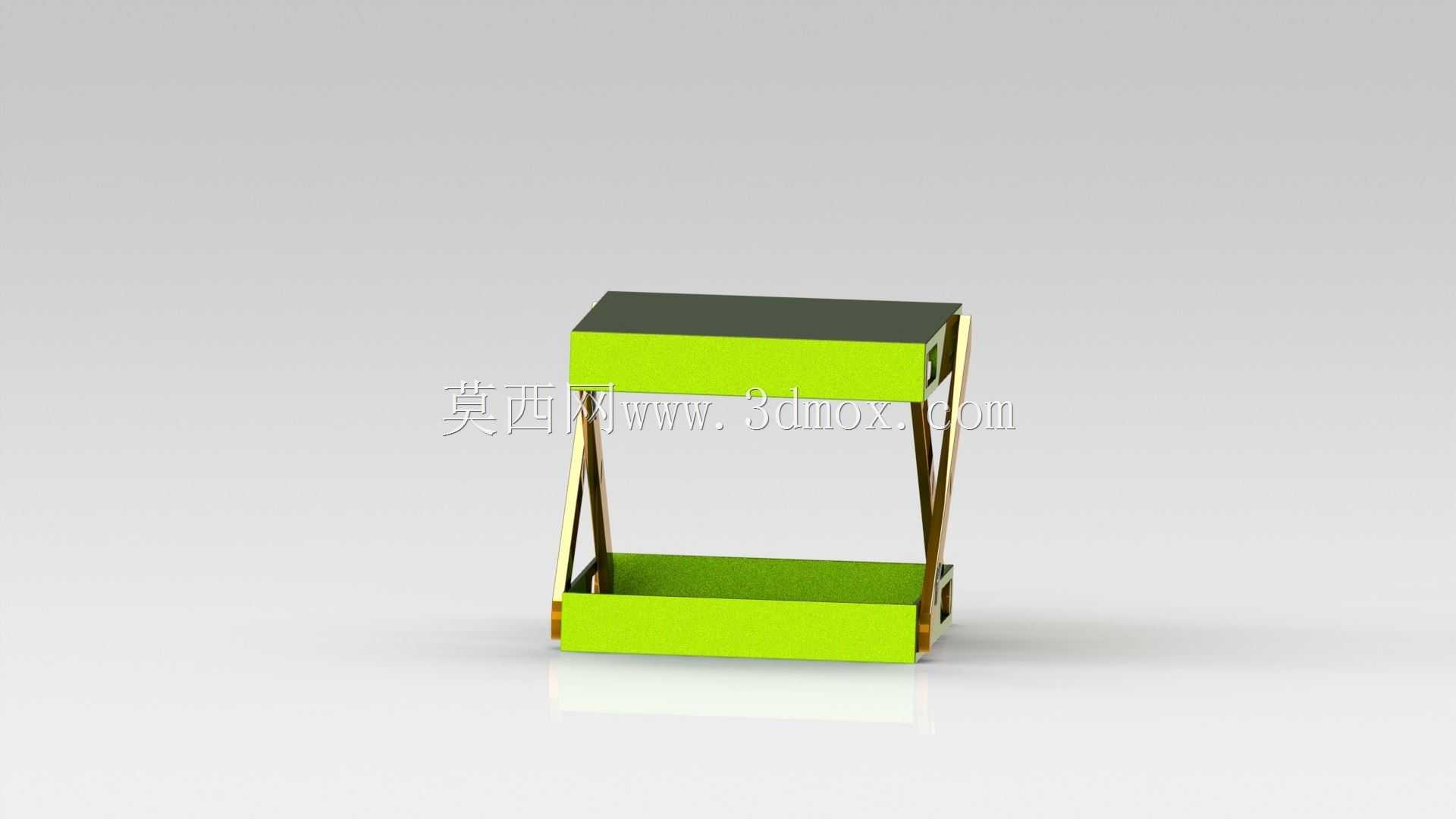

这款剪式抬升结构的便携收纳装置，主要面向桌面小型物件抬升、便携展示支撑、轻型负载举升的日常与轻作业场景，可适配桌面办公时小型设备的高度调节、户外便携展示台的快速搭建、小型精密仪器检修时的临时抬升支撑等多种使用需求，能够在极小的收纳体积下实现稳定的高度抬升功能，解决了传统抬升支架收纳后体积过大、携带不便的痛点。从实际用途来看，该装置依靠剪式连杆的铰接传动特性，可在收拢状态下保持扁平紧凑的形态，厚度仅相当于普通长款钱包尺寸，能够轻松放入公文包、工具袋甚至衣物口袋中，展开后可将放置于顶面的负载抬升至设定高度，抬升过程中两侧剪臂同步运动，不会出现单侧偏移、抬升卡顿的问题，顶面的平整承载面可适配不同形状的小型物件，边缘做了圆角过渡处理，避免使用过程中剐蹭物件或划伤使用者。在功能特性上，该结构采用对称双剪臂布局，每侧剪臂通过中部铰接轴实现交叉转动，端部的圆形限位轴既承担了剪臂与上下壳体的连接传动作用，也作为运动行程的限位结构，当剪臂转动至最大展开角度时，限位轴与壳体上的限位槽贴合，锁定最大抬升高度，无需额外的锁定插销或紧固件，操作时只需推动外露的剪臂端部即可完成展开与收拢动作，单手即可完成全部操作，使用门槛极低。设计思路上，整体采用上下双层扁平壳体作为承载基座与顶部承载台，剪臂完全收纳于两层壳体之间的预留空腔内，收拢后外表面无突出构件，整体外观简洁流畅，剪臂表面做了防滑纹理处理，既提升了操作时的摩擦力，也增强了构件的视觉辨识度，壳体边缘采用斜切收边设计，在降低整体视觉厚重感的同时，也减少了收纳时的边缘磕碰概率。从安装与尺寸边界来看，该装置收拢状态下整体长宽比例接近常规长款手持物件，厚度控制在20毫米以内，展开后最大抬升高度可达收拢厚度的三倍以上，承载面的长宽尺寸可容纳常规小型电子设备、展示铭牌、轻型检修工件，使用时无需额外固定安装，直接放置于平整支撑面即可稳定工作，底部壳体可根据使用需求加装防滑胶垫，进一步提升光滑接触面的使用稳定性，剪臂与壳体的铰接位置采用间隙配合设计，长期使用也不会出现转动卡滞的问题，整体结构无易损小零件，日常使用无需额外维护，能够适应频繁展开收拢的使用需求。
