多螺栓锁紧式耦合轴承装配结构设计

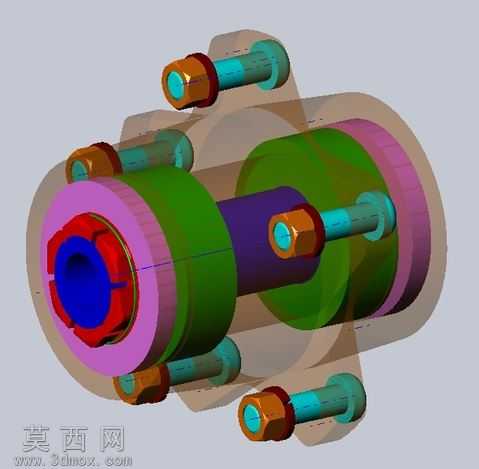

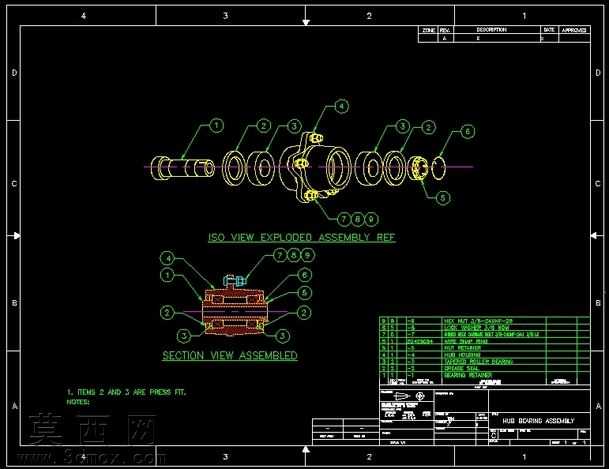

本耦合轴承装配结构采用三维参数化建模方式完成整体搭建，建模过程中优先完成核心轴承基体的轮廓构建，按照同轴装配逻辑依次排布内圈锁紧组件、中间隔套、外圈定位环以及周向均匀分布的锁紧螺栓组，所有零件严格遵循机械装配的公差配合逻辑设置装配约束，保证各部件同轴度、贴合面间隙符合实际机械设计要求。渲染阶段采用半透明材质处理轴承外层壳体，可直观展示内部各层级零件的装配位置关系，不同功能零件采用差异化高饱和色彩材质区分：内圈锁紧结构采用红蓝撞色材质突出锁紧卡位特征，中间支撑套体采用绿色哑光材质区分功能分区，周向螺栓组件采用金属质感材质搭配青蓝色螺杆段，清晰呈现螺栓穿设锁紧的完整路径，隔套与端盖部分采用紫、棕等区分色，让整个装配体的层级关系一目了然。结构设计上，周向均匀布置六组六角头锁紧螺栓，螺栓贯穿多层套体结构实现轴向锁紧定位，内圈设置带卡位槽的锁紧结构实现与轴件的周向固定，多层套体之间设置定位台阶保证装配时的轴向定位精度，避免装配错位。设计过程中针对原始非参数化模型进行参数化转换重构，梳理各零件之间的装配依赖关系，对螺栓穿设孔、配合台阶面等关键配合特征进行参数化约束，方便后续根据实际工况需求调整轴承尺寸、螺栓规格、套体厚度等参数，整体结构兼顾传动支撑的稳定性与装配拆卸的便捷性，可直接用于机械传动系统的配套设计参考，也可作为耦合轴承类零件的教学演示模型使用，清晰展示此类轴承的完整装配逻辑与结构组成。
