Pixhawk飞控自动驾驶仪结构设计

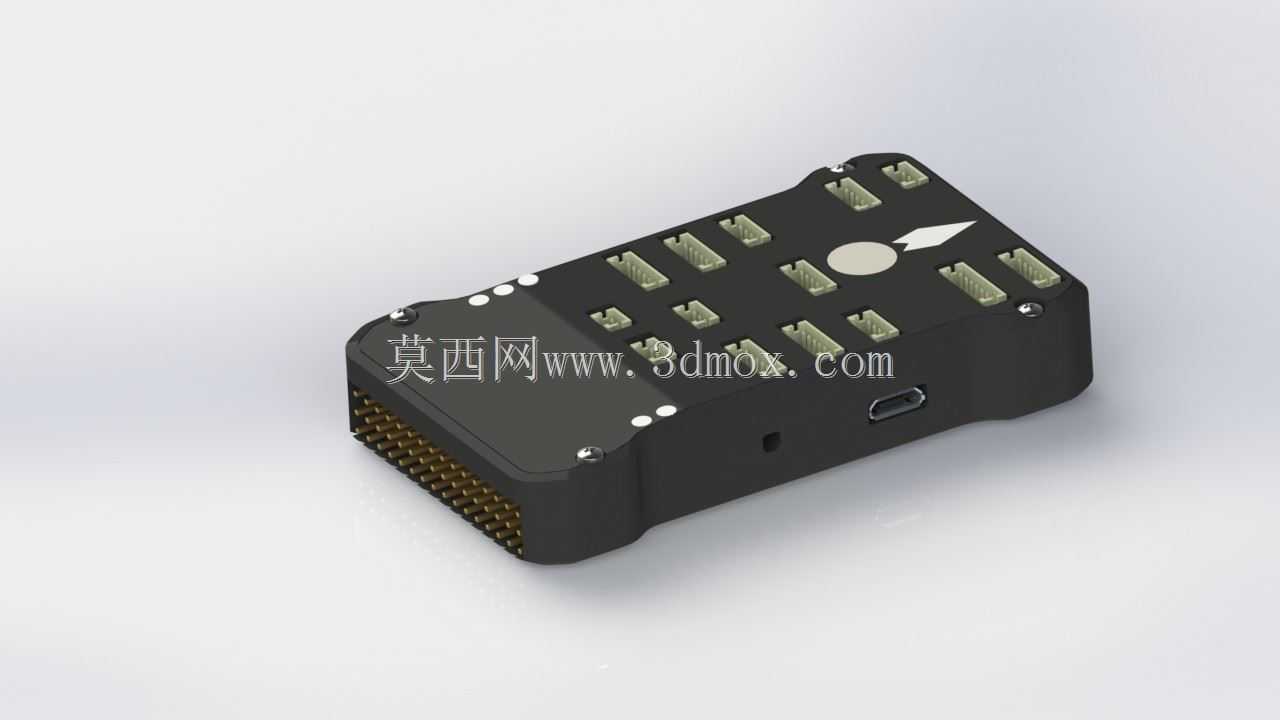

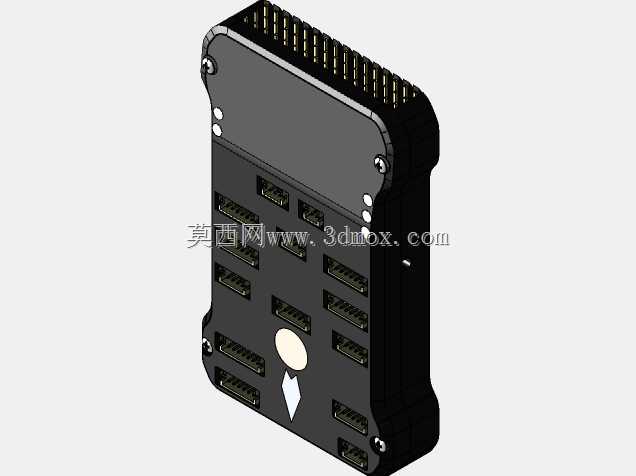

该三维模型还原的是多旋翼、固定翼等无人飞行器核心控制单元的完整结构，这类设备是无人机实现自主稳定飞行的核心载体，广泛应用在航拍测绘、农林植保、电力巡检、应急救援、物流配送等各类民用无人机作业场景中，同时也可适配科研类无人飞行器的验证平台搭建，是无人飞行器航电系统的核心组成部件。从实际用途来看，该设备承担着飞行姿态解算、动力输出调控、航迹规划执行、外设数据交互的核心作用，能够实时采集飞行器的加速度、角速度、气压高度、地磁方位等传感数据，结合预设的飞行参数输出控制信号，调整各个动力单元的输出状态，保障飞行器在不同工况下的姿态稳定与航线精准。从功能特性来看，模型完整还原了设备的接口布局，设备本体侧面设置有通用调试接口，可连接地面站设备完成参数烧录与飞行数据读取；顶面排布的多组接插件分别对应电调信号输出、GPS模块连接、数传电台对接、舵机控制、电源输入等不同功能，能够满足多类外设的扩展连接需求，适配不同构型无人飞行器的接线需求。从设计思路来看，整体采用一体化矩形壳体设计，壳体边角做圆弧过渡处理，既能够降低飞行过程中的风阻影响，也能避免尖锐边角在安装、维护过程中划伤操作人员或损坏线材；壳体表面设置多组固定孔位，可通过减震柱将设备固定在飞行器的中心安装位，减少飞行过程中机体振动对内部传感元件的干扰，保障传感数据采集的精准度；顶面设置的方向标识能够帮助安装人员快速校准设备朝向，避免装反导致的飞行姿态解算错误。从外形尺寸与安装边界来看，设备整体为薄型长方体结构，厚度控制在较低范围，不会过多占用飞行器的内部安装空间，适配各类紧凑型机架的安装需求；接插件均采用侧出与顶出结合的布局，接线完成后线材不会超出设备底部的安装平面，不会与下方的电池、机架结构产生干涉；设备侧面的接口做了内凹设计，插接调试线材后接头不会突出壳体侧面，能够避免飞行过程中接头与机架部件剐蹭导致的连接松动。
