带防护圈的小型四旋翼飞行器结构设计

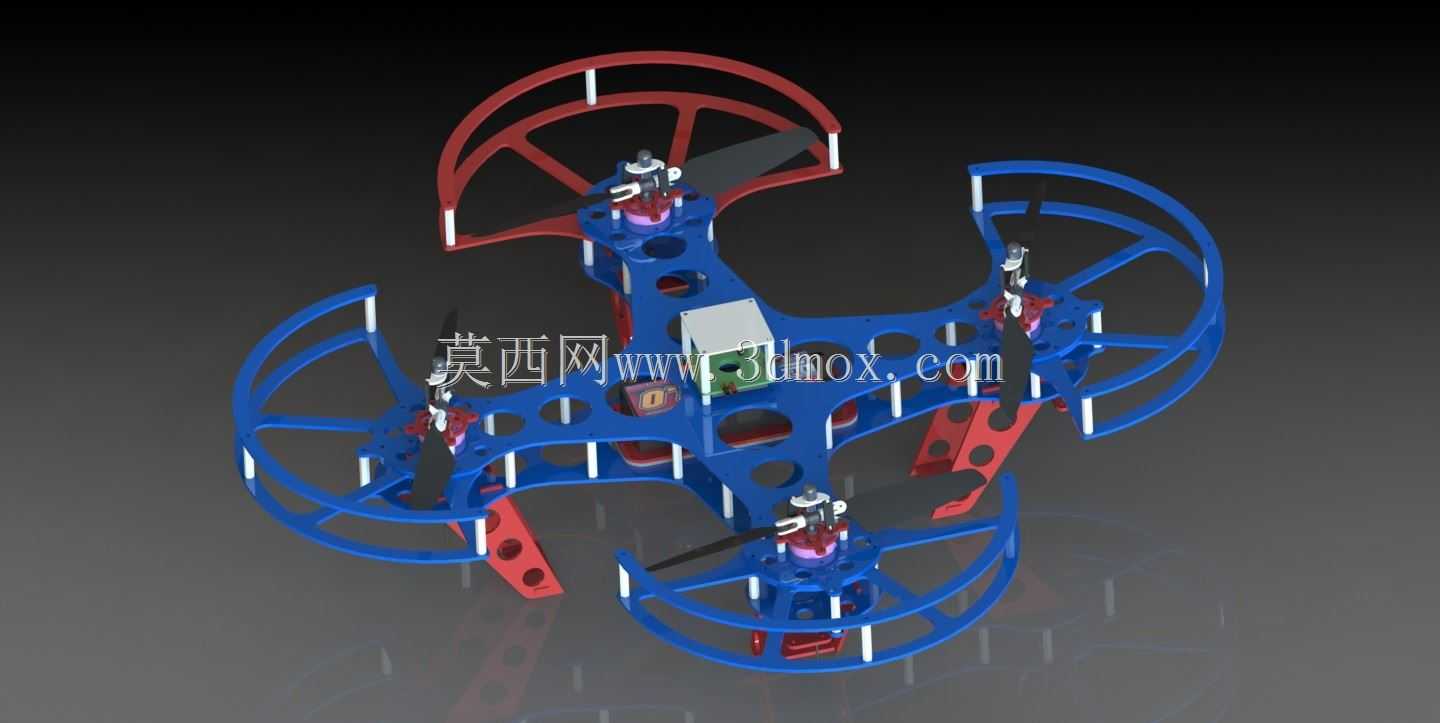

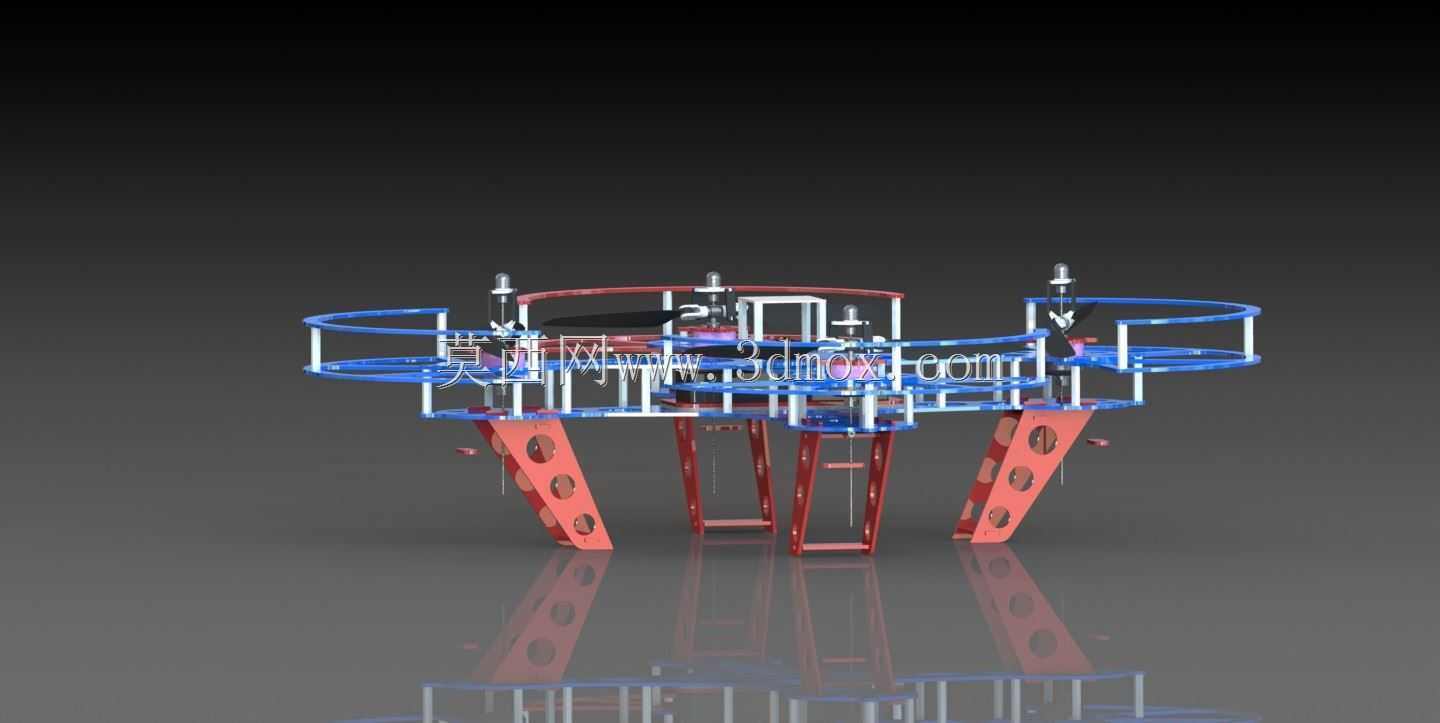

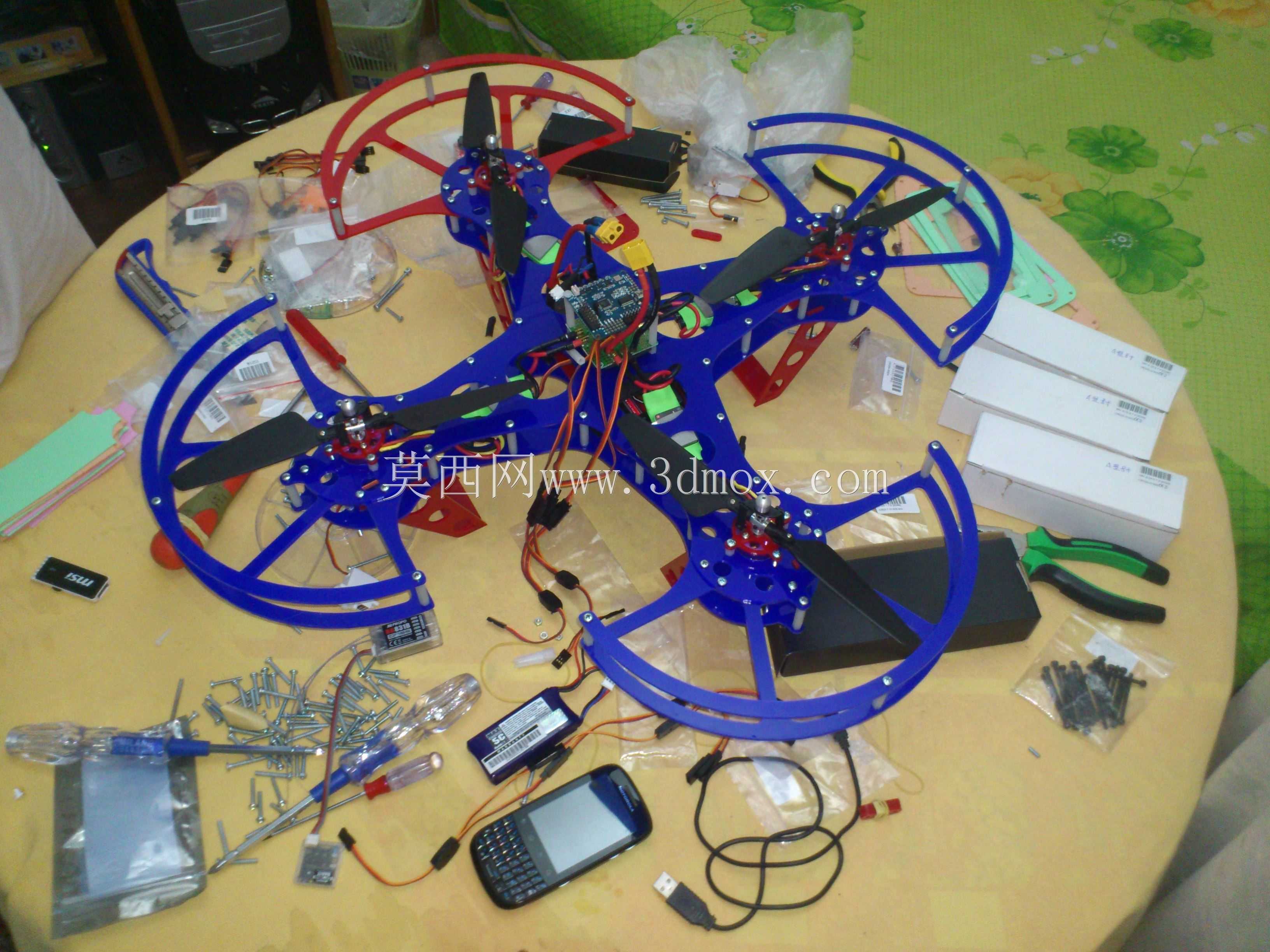

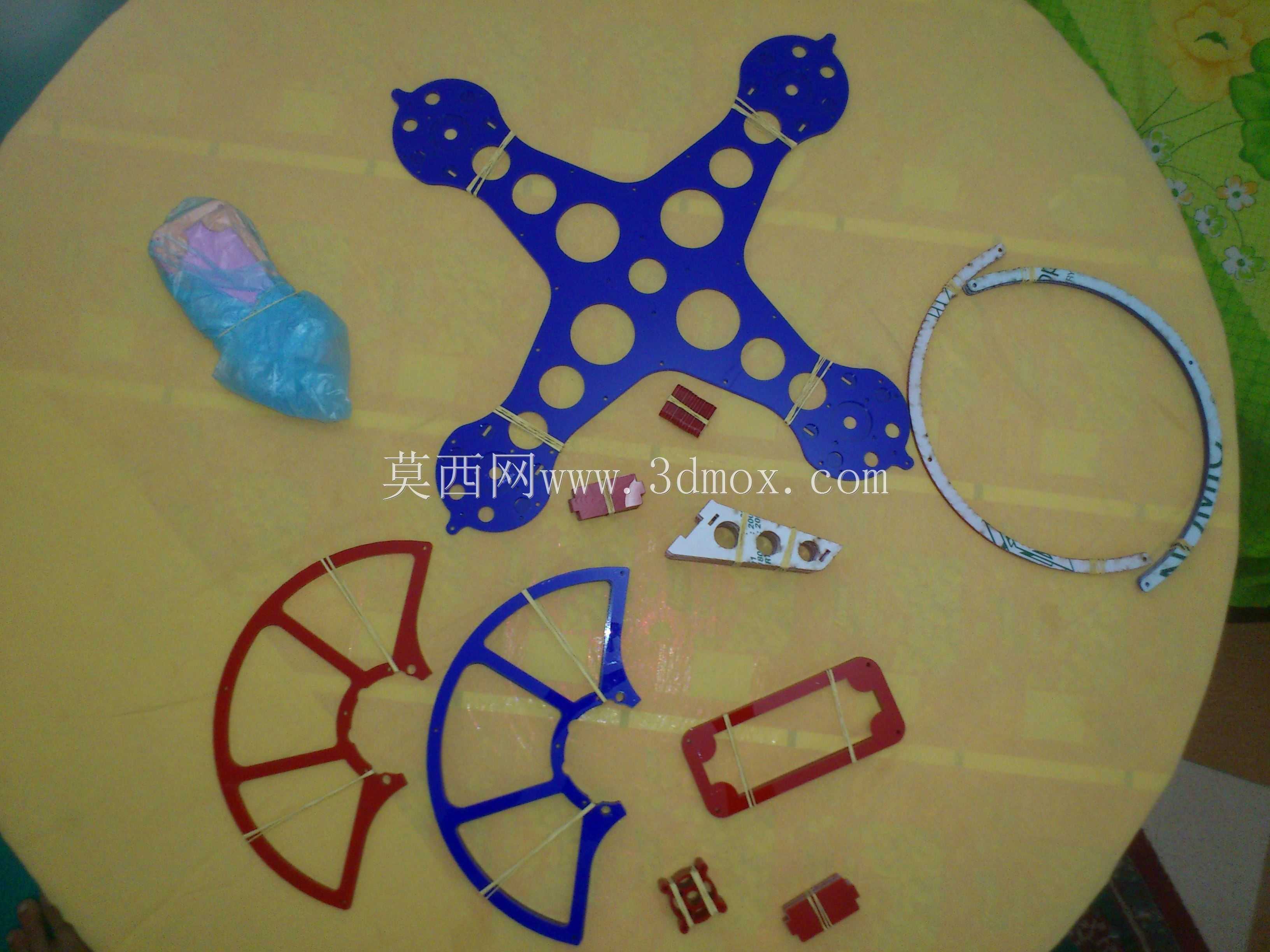

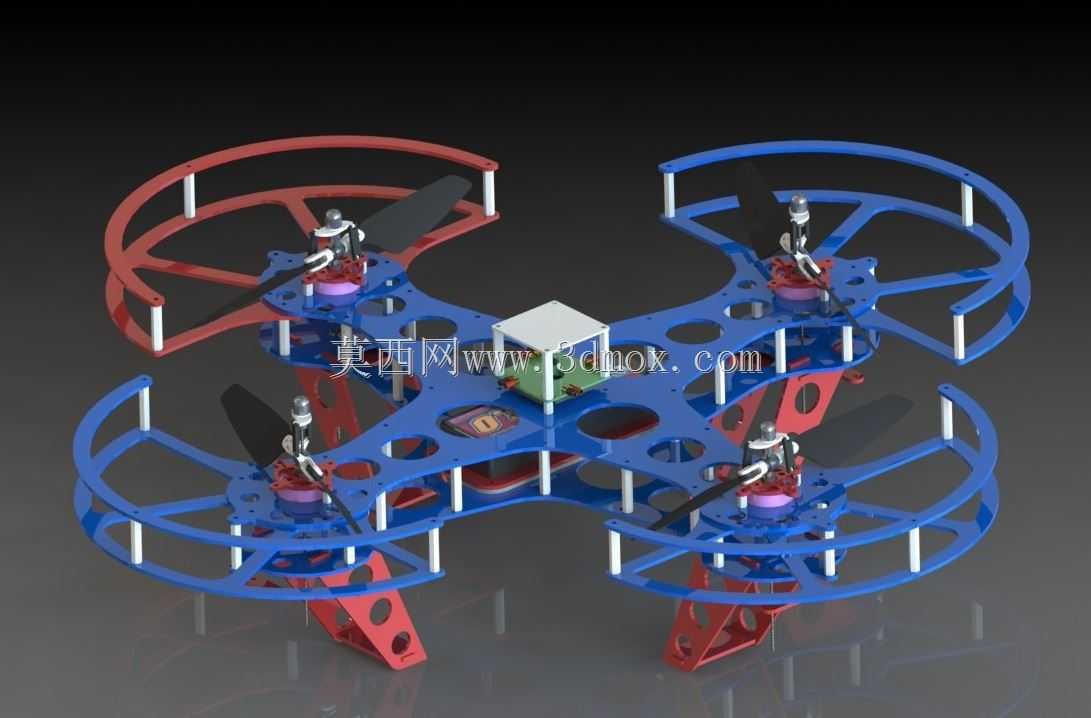

这款带全包围防护圈的小型四旋翼飞行器，主要面向室内低空飞行场景、青少年航模教学实训、狭小空间巡检作业等应用领域，可在人员密集的室内环境、存在轻质障碍物的狭窄空间内完成稳定飞行，避免旋翼剐蹭外物或操作人员，降低飞行过程中的碰撞损伤风险。从实际用途来看，该结构既可以作为入门级航模的承载机架，搭载轻量化的飞控模块、电池与小型摄像组件完成基础飞行演示，也可作为小型室内巡检设备的载体，适配低推力动力单元完成近距离的环境探查任务，同时也适合作为机械结构教学案例，帮助学习者理解多旋翼飞行器的机架布局、动力匹配与防护设计逻辑。在功能特性上，该机架采用四轴对称布局，四个旋翼外侧均设置了环形防护圈，防护圈通过多根径向支撑条与中心机架连接，能够在发生侧向碰撞时率先接触障碍物，阻隔旋翼与外物的直接接触，既保护旋翼桨叶不受磕碰损坏，也避免高速旋转的桨叶划伤人员或剐蹭周边物体；机架主体采用镂空式平板结构设计，在保证结构强度的前提下尽可能降低自身重量，预留了飞控板、电池、电调等核心组件的安装位，四个机臂末端设置了动力单元安装座，可直接固定电机与桨叶，安装定位精度有充足保障。设计思路上，该结构优先考虑了低空近人飞行的安全性，将防护结构与机架主体做一体化布局设计，避免额外加装防护件带来的装配复杂度提升与额外重量增加，同时针对低推力动力单元的承载需求做了重量优化，通过镂空结构去除非受力区域的多余材料，让机架整体重量控制在小推力电机可承载的范围内，适配固定螺距的小型动力单元，无需复杂的变桨距结构即可实现稳定飞行。在外形尺寸与安装边界上，该机架整体为中心对称的十字形布局，带防护圈的整体外接圆直径适配室内小空间飞行需求，不会占用过多通行空间；中心安装区域的尺寸可容纳常规小型飞控板与单片锂电池，机臂的安装孔位按照常规小型航模电机的安装间距设置，无需额外改装即可完成动力组件的装配，防护圈的高度略高于桨叶旋转平面，能够在上下方向也提供一定的防护余量，避免桨叶在低空飞行时剐蹭地面或顶面障碍物，整体安装边界规整，没有外凸的尖锐结构，存放与携带过程中也不易剐蹭其他物品。
