多旋翼武装无人机碳纤维机架结构设计

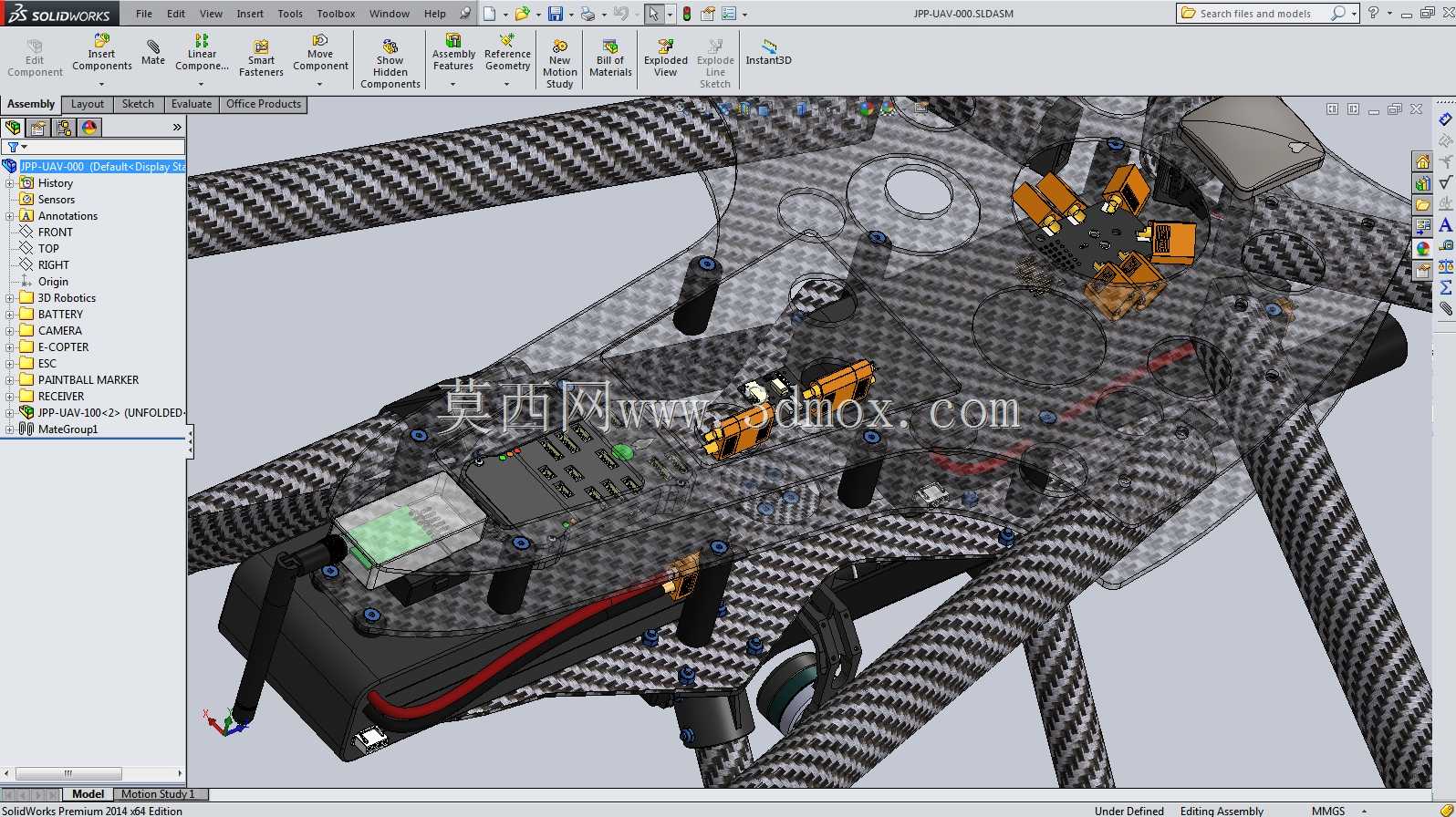

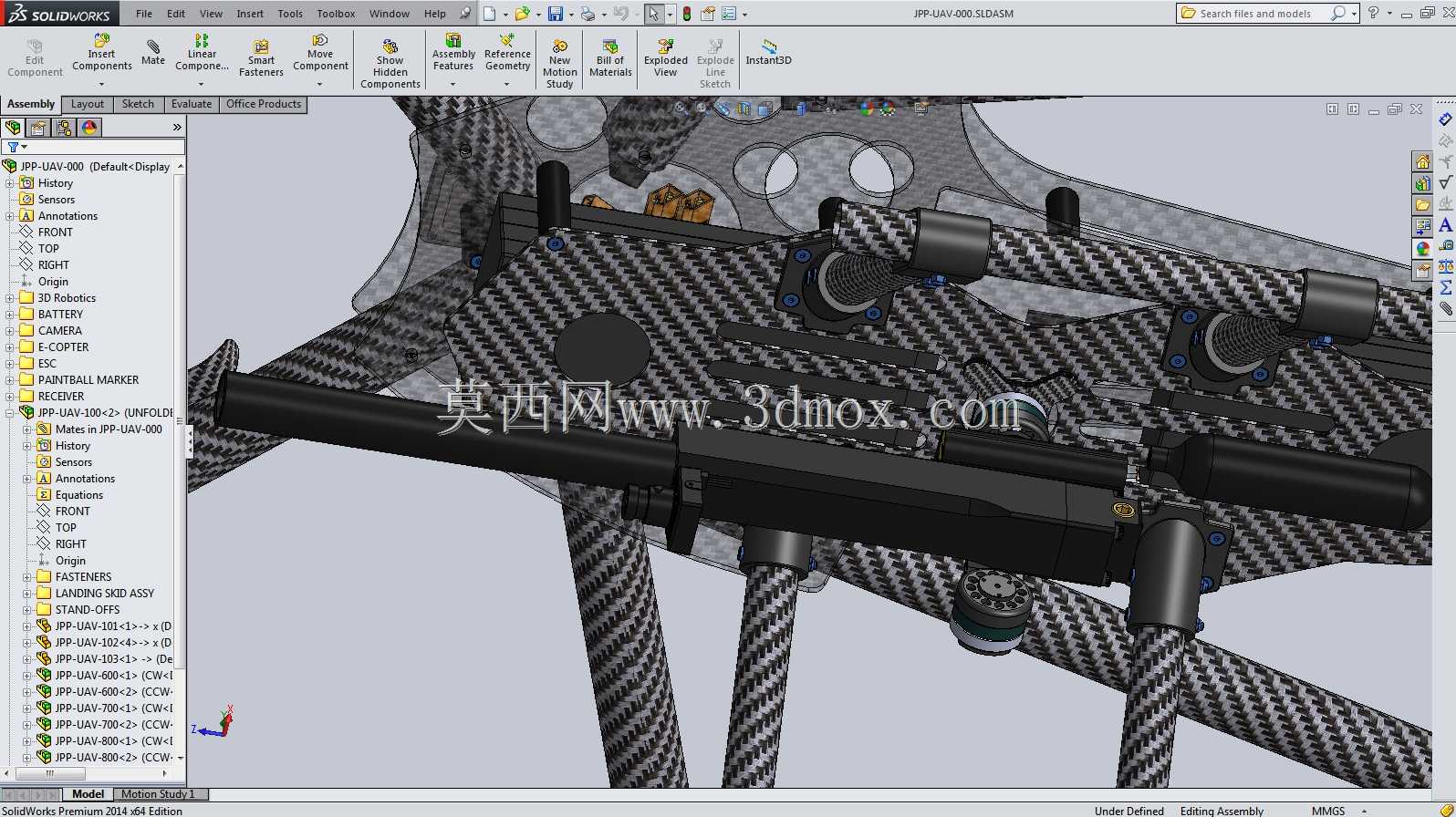

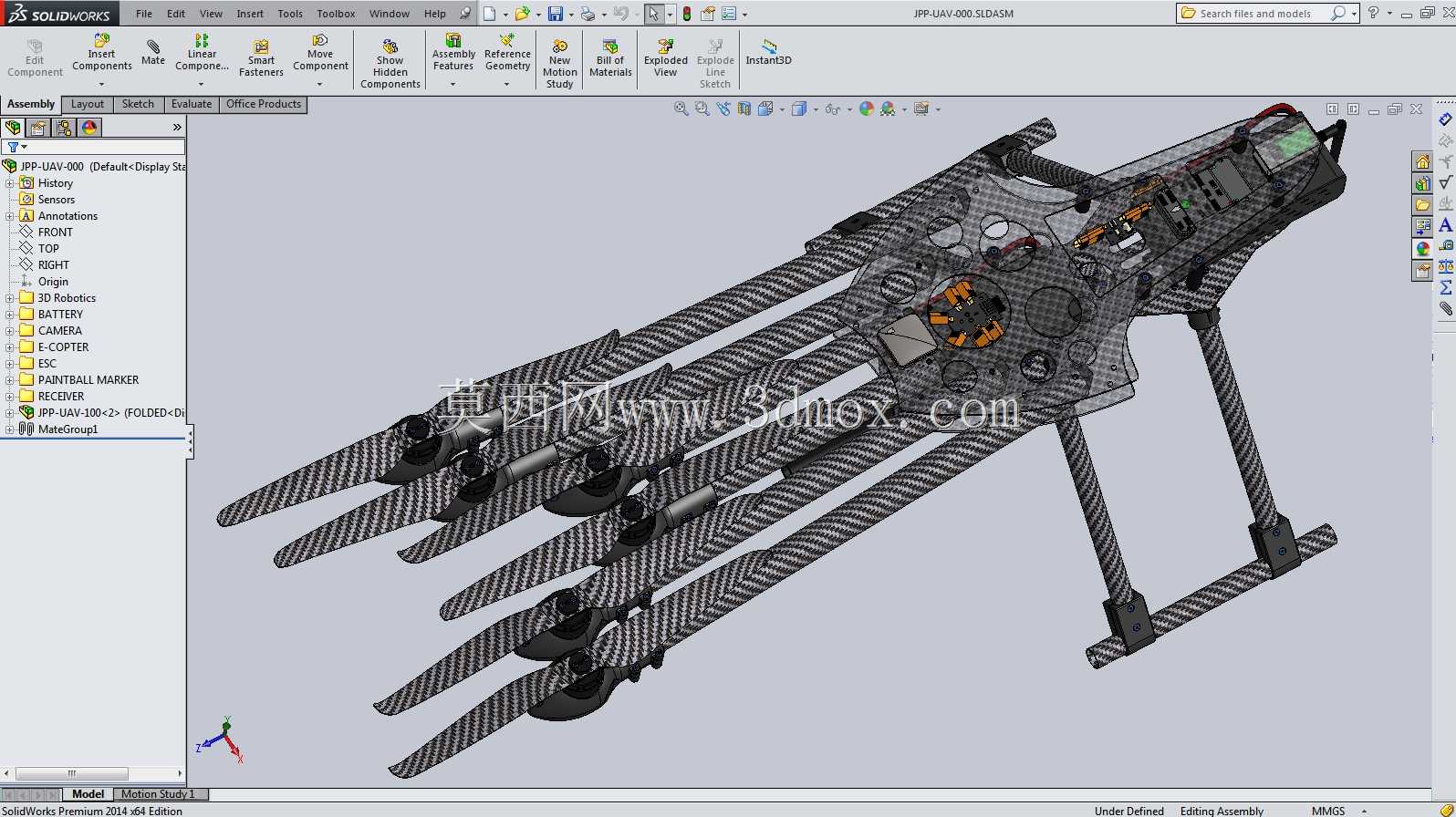

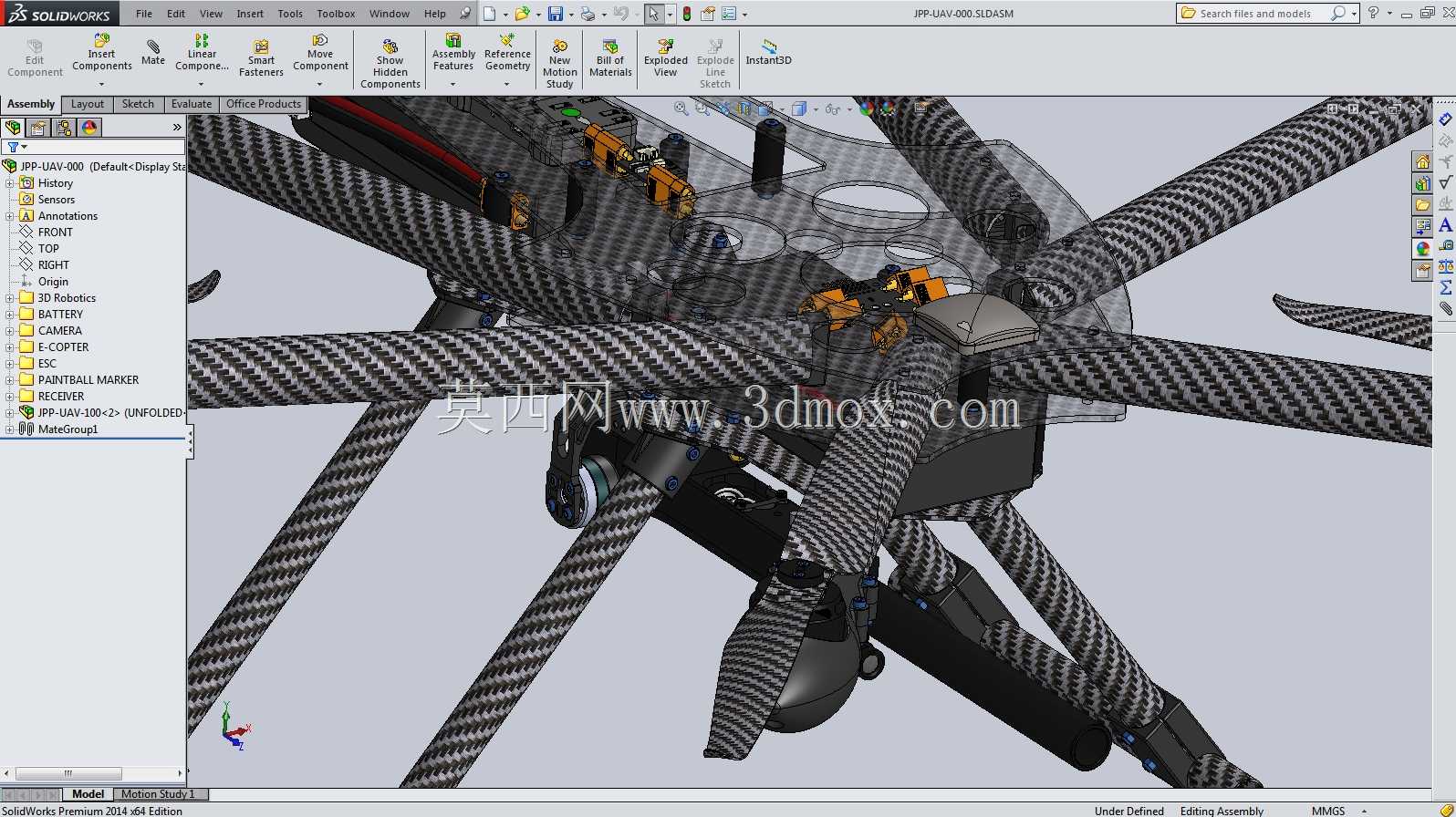

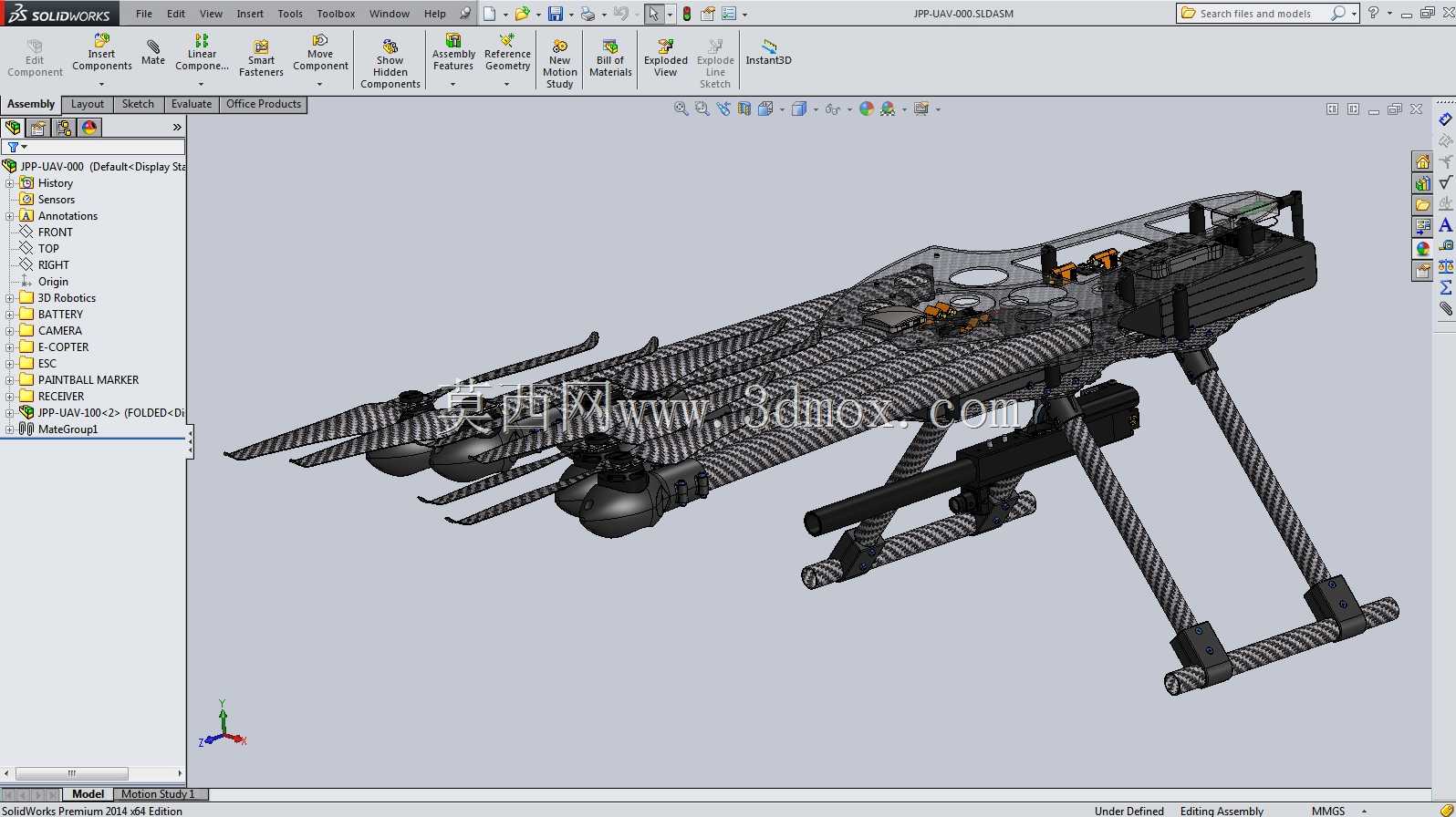

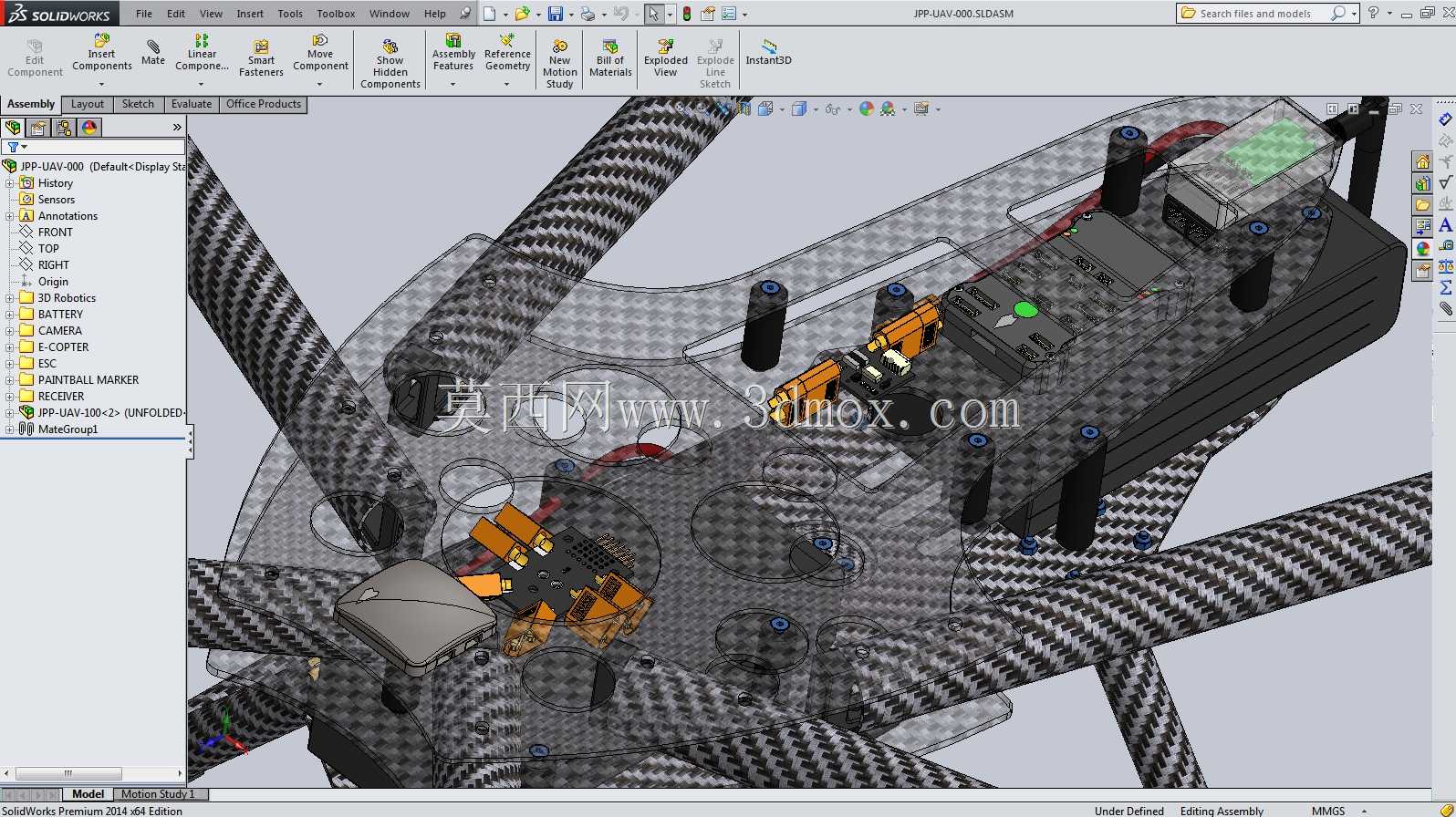

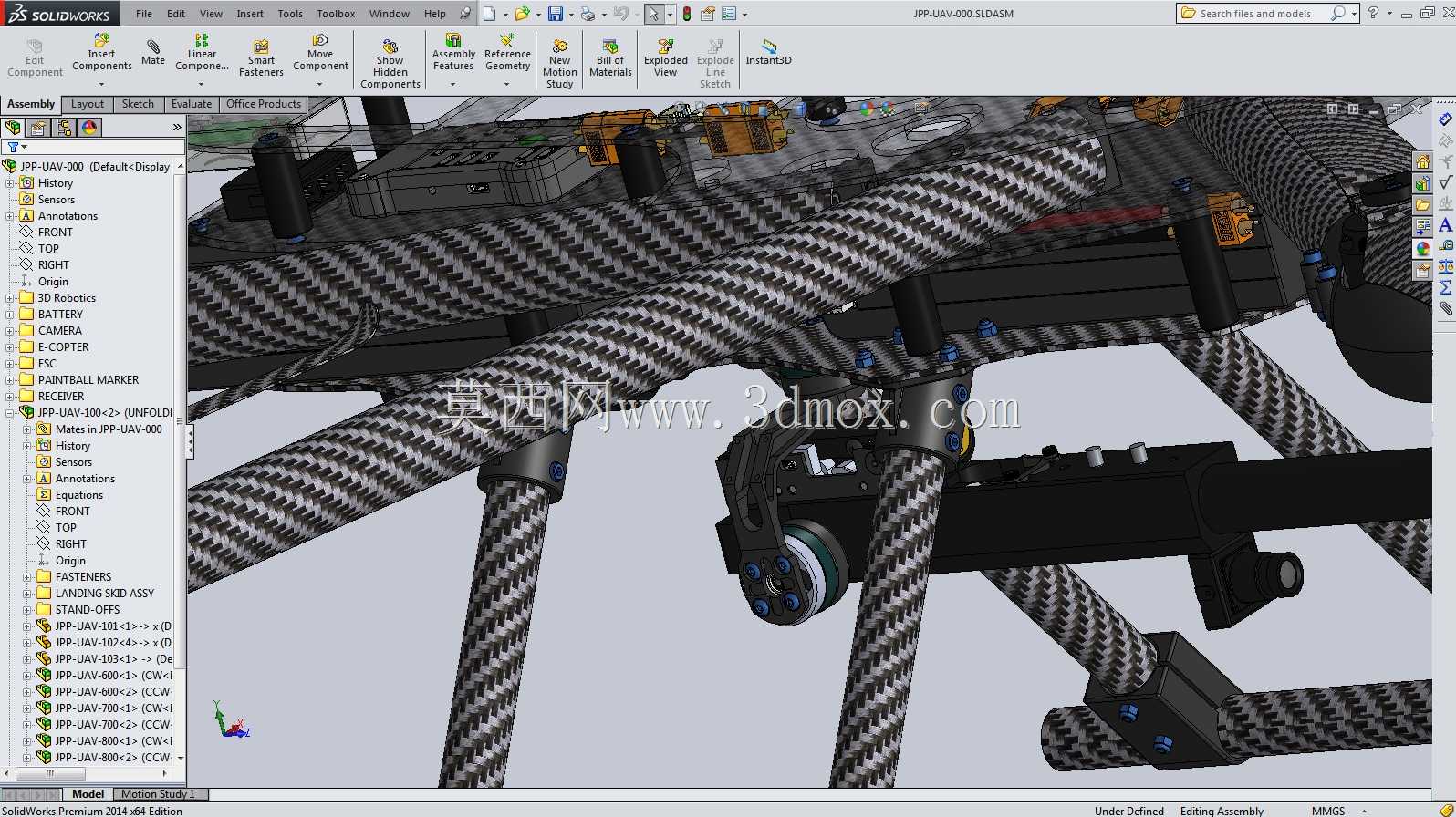

该多旋翼武装无人机机架结构，主要面向低空安防巡检、战术侦察、近距任务支援等应用场景，可在复杂城市楼宇间、野外开阔地形下完成快速抵近作业，为一线作业单元提供实时态势感知与轻量化任务载荷投送能力，弥补传统地面作业单元在低空视野、快速机动上的短板。从实际用途来看，该结构作为整机的承载核心，需要同时兼顾飞行平台的机动灵活性与任务载荷的挂载稳定性，既能够保障多旋翼动力系统的稳定输出，也可以为机载电子元件、任务挂载模块提供可靠的安装支撑，避免飞行过程中的振动干扰影响设备正常运行。在功能特性设计上，机架主体采用碳纤维复合板材作为主结构材料，利用碳纤维材料比强度高、自重轻的特性，在严格控制整机起飞重量的前提下，大幅提升结构抗扭、抗冲击性能，能够适应快速机动、小幅碰撞等复杂工况；机架采用六旋翼支撑臂布局，各机臂与中心承载板采用快拆式连接结构，既可以保障动力输出的冗余度，单动力单元出现故障时仍能维持可控飞行姿态，也便于日常收纳转运与现场快速组装；中心承载区域做了分层布局设计，上层预留飞控、定位模块、图传设备的安装位，设置有对应的走线槽与减震安装柱，能够隔离动力系统传递的高频振动，保障传感元件的测量精度；下层区域设置标准化挂载接口，可根据任务需求快速更换不同的任务模块，适配不同场景下的作业需求。设计思路上，整体围绕“轻量化、高可靠、快适配”的核心原则展开，首先通过拓扑优化对中心承载板的材料分布进行调整，在非主要受力区域做镂空减重处理，在机臂连接点、挂载点、电池安装位等核心受力区域做局部加厚与加强筋设计，平衡结构强度与整机重量；其次充分考虑机载元件的电磁兼容需求，对电子设备安装区域做了合理的间距规划，避免大功率动力线路与信号传输线路产生干扰，保障飞行控制与信号传输的稳定性；同时在结构边角处做圆弧过渡处理，既可以降低飞行过程中的风阻，也能避免尖锐结构在转运、作业过程中造成磕碰损伤。在外形尺寸与安装边界上，机架整体采用对称式布局，机臂展开后外接圆直径控制在便携转运的合理范围内，折叠后尺寸可放入常规战术背包，满足单人携行的使用需求；中心承载板的安装孔位完全匹配主流多旋翼飞控、电调、电池的通用安装尺寸，无需额外改装即可完成核心元件的装配；挂载接口采用标准间距的螺孔布局，预留足够的安装空间，不会与机臂、起落架产生运动干涉，保障任务模块的安装与正常工作；起落架高度经过匹配设计，既能够为下方挂载的任务模块预留足够的离地间隙，也不会因为高度过高导致整机重心上移影响飞行稳定性，整体结构在紧凑性与实用性上做到了较好的平衡。
