自动换刀工具主轴结构三维设计模型

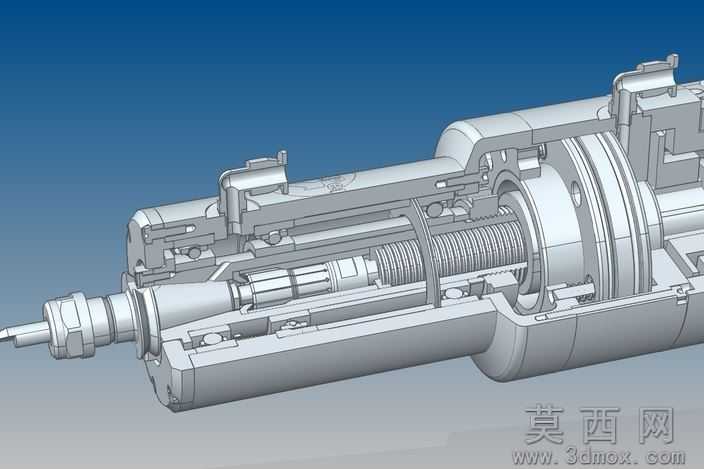

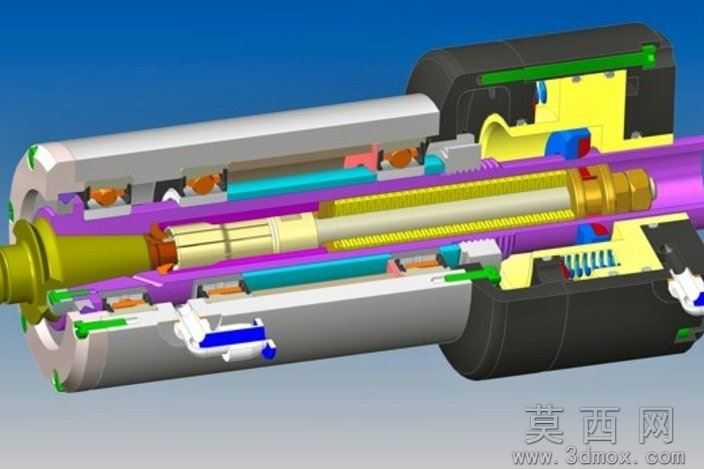

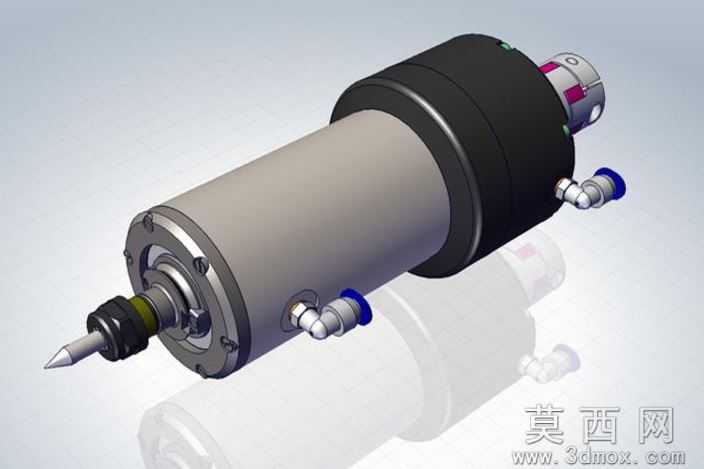

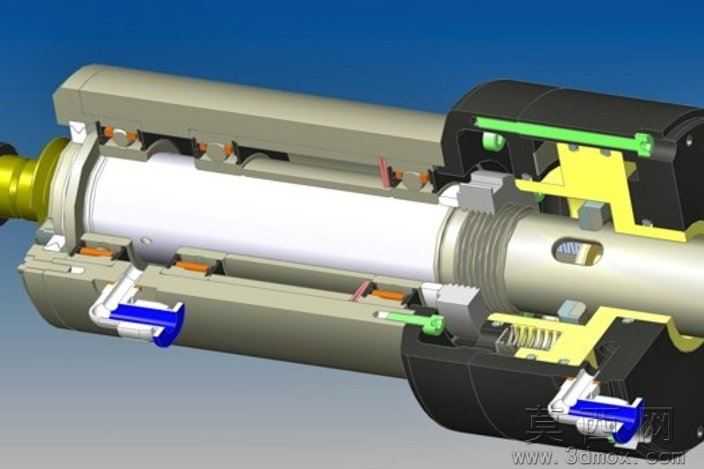

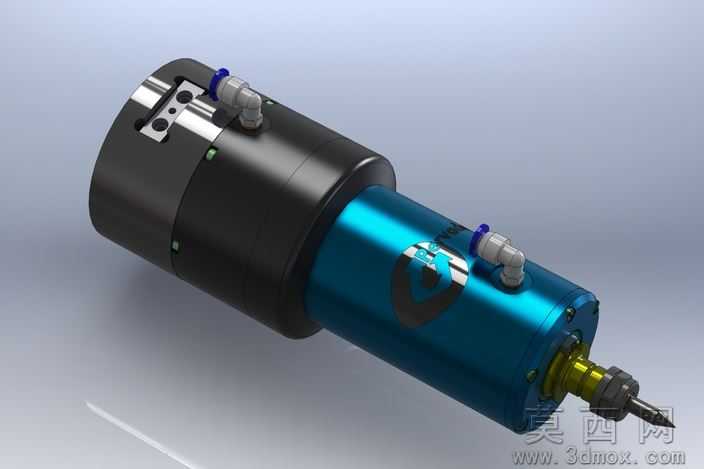

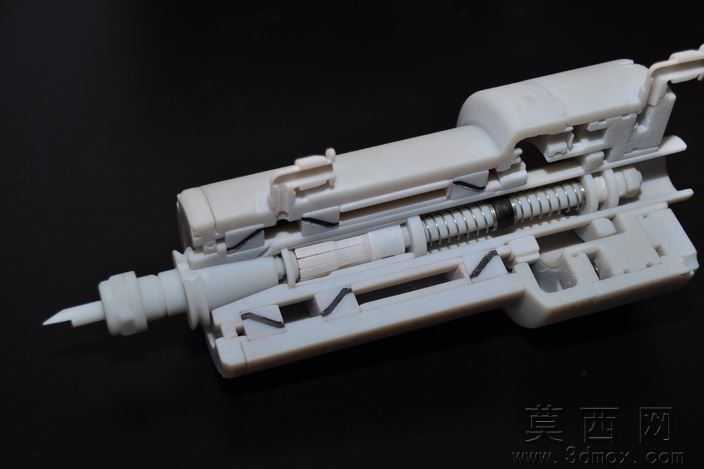

本模型为自动换刀工具主轴的完整三维结构设计，建模阶段遵循机械设计自上而下的装配逻辑，首先完成主轴核心回转体的基准轴、基准面搭建，依次绘制芯轴、拉刀机构、驱动连接段、壳体密封段的独立零件，每个零件均按照实际加工的尺寸公差要求完成草图约束与特征建模，通过拉伸、旋转、扫掠、布尔运算完成零件细节构建，对轴承安装位、键槽、密封槽、油道等关键结构做了精细化特征还原，避免简化结构导致的装配干涉问题。参数设计层面严格匹配通用加工中心主轴的标准尺寸规范，主轴锥孔采用标准BT刀柄接口尺寸，拉刀弹簧预紧力、轴承跨距、活塞行程均按照实际换刀动作的行程要求设定，各配合面的间隙参数符合机械装配公差要求，整体模型尺寸比例协调，可直接用于结构验证与尺寸参考。渲染材质部分根据零件实际材质做了区分，金属结构件采用合金钢磨砂金属材质，密封件采用橡胶哑光材质，驱动活塞、油路部件采用不同配色的工程塑料与有色金属材质区分，通过剖面渲染清晰展示内部层级结构，不同功能的零部件采用差异化配色，方便快速识别油路、气路、传动、锁紧各功能模块。结构原理上完整还原自动换刀主轴的工作逻辑，内部集成碟簧拉刀机构、液压松刀活塞、回转轴承组、冷却流道、驱动连接结构，打刀时液压油推动活塞压缩碟簧，松开刀柄拉钉完成卸刀，复位时碟簧回弹提供锁紧拉力，保证刀柄与主轴锥面的紧密贴合，双层轴承组保证主轴高速回转的径向与轴向精度，内置流道可实现切削液输送与主轴冷却，整体结构完全匹配实际自动换刀主轴的动作逻辑。软件兼容方面，模型基于SolidWorks平台搭建完成，同时导出STL、STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件导入后可保留完整装配层级与零件特征，无需重新修复破面即可开展后续的结构修改、仿真分析或工程图导出工作。研发教学应用层面，该模型可作为机床主轴设计的参考案例，用于机械设计专业的机床结构课程教学，帮助学习者理解自动换刀主轴的内部构造与动作原理，也可作为机床附件研发的结构参考，用于新主轴产品的方案验证、结构优化，同时可用于装配仿真、运动仿真的基础模型，辅助完成换刀动作的干涉检查与行程验证。
