多工位联机自动化标准机平台结构设计

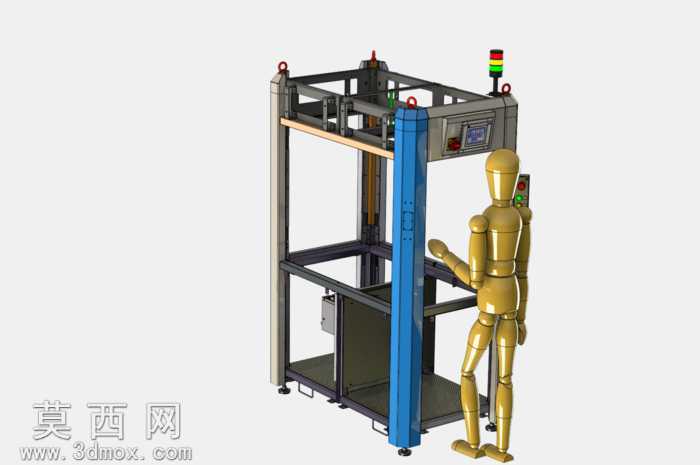

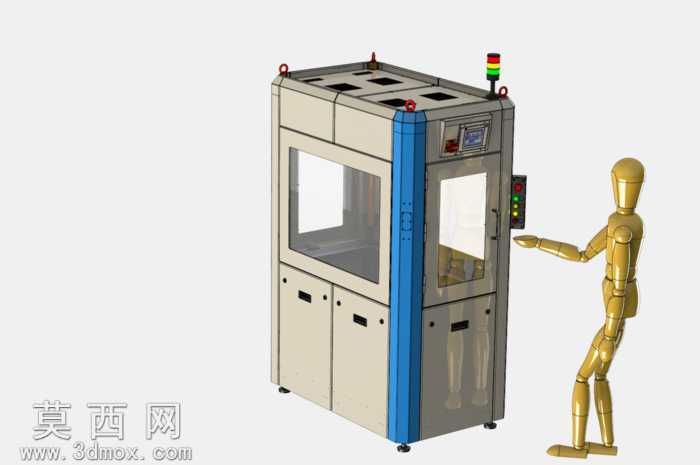

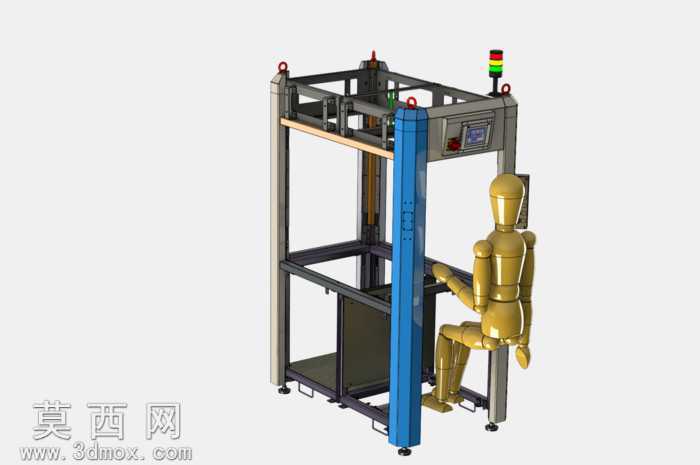

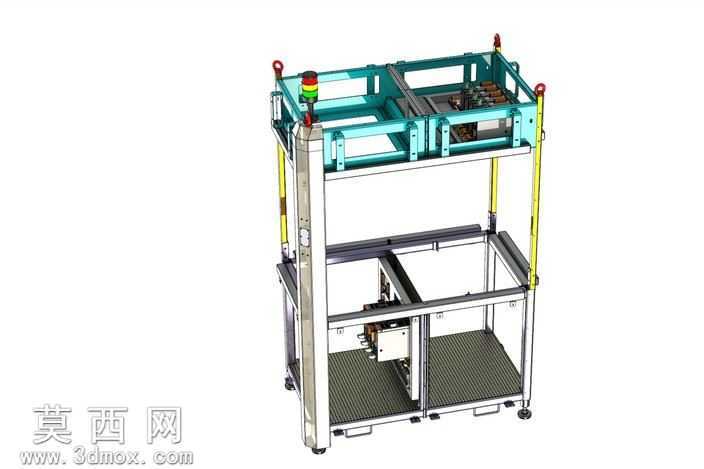

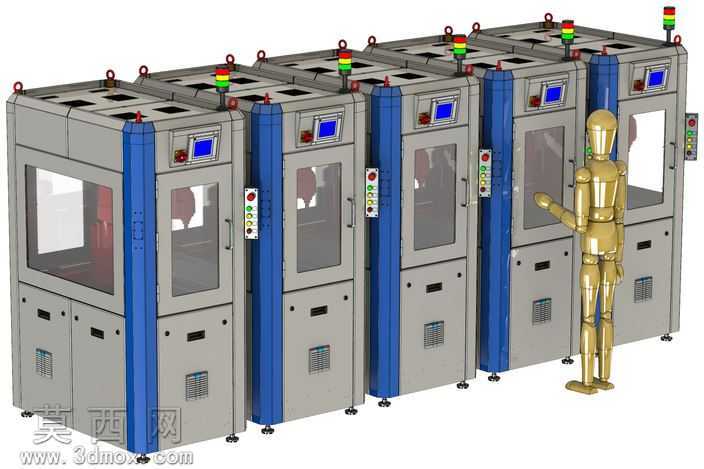

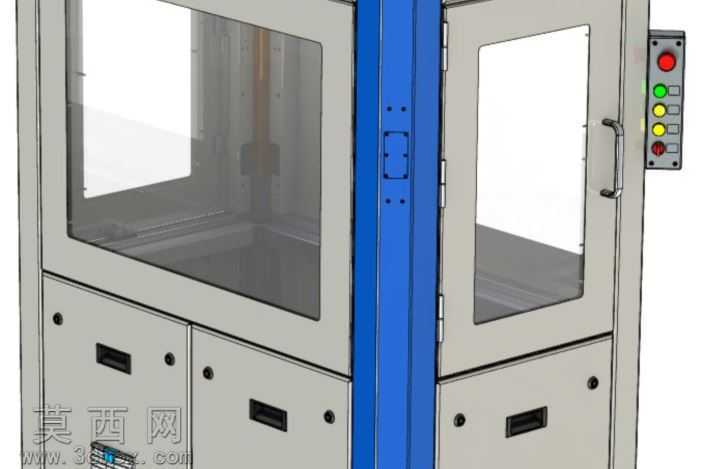

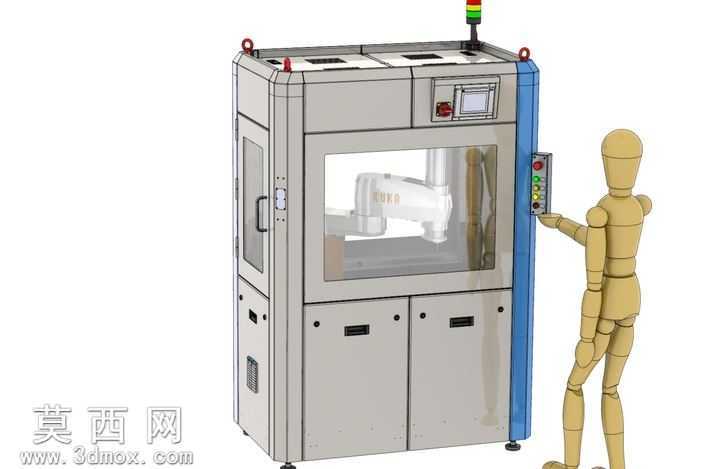

该三维模型采用参数化建模方式完成整体结构搭建，首先依据工业联机设备的通用布局规范，确定四组并排机柜的等距排布逻辑，单组机柜的长宽高比例严格参照工业现场常用设备尺寸设定，保证整体布局的协调性与落地可行性。建模过程中对机柜的分层结构做了精细化拆分：底部为电气安装舱，预留了标准电气元件的安装位与通风散热格栅结构，格栅的开孔尺寸、排布密度均按照工业散热规范设计；中部为作业功能舱，设置了透明观察视窗与密封防护门，视窗边框做了圆角过渡处理，既提升视觉美观度也避免尖锐边角的安全隐患；顶部为状态指示层，每台机柜顶部均配置了三色警示灯，灯座的安装孔位、走线槽结构都做了1:1还原，同时顶部预留了吊环安装位，满足设备吊装转运的实际需求。相邻机柜之间设置了标准化连接结构，包含定位销孔与紧固螺栓位，可实现多台设备的快速拼接联机，保证联机后的整体刚性与位置精度。外观材质渲染上，机柜主体采用哑光工业灰金属材质，侧边立柱采用高饱和度蓝色烤漆材质，两种材质的粗糙度、反光度参数都经过反复调试，还原真实工业设备的漆面质感；观察窗采用半透明钢化玻璃材质，添加了轻微的环境反射效果，提升模型的真实感；底部脚轮采用黑色橡胶材质，搭配金属支架结构，还原工业脚轮的承重质感。设计思路上以标准化、模块化为核心，所有安装孔位、连接结构均采用通用工业标准尺寸，既可以作为独立单机使用，也可以根据产线需求扩展拼接更多工位，适配不同规模的自动化生产场景；模型中搭配的标准人体模型用于直观展示设备的操作高度、维护空间是否符合人机工程学要求，验证操作人员在设备前进行操作、调试、维护作业时的空间合理性，避免出现操作干涉、空间不足等问题。整体模型的结构细节完整，从外部的门板把手、按钮面板、警示标识，到内部的安装框架、走线空间都做了完整呈现，可用于自动化产线方案展示、设备结构教学、联机布局模拟等多种场景。
