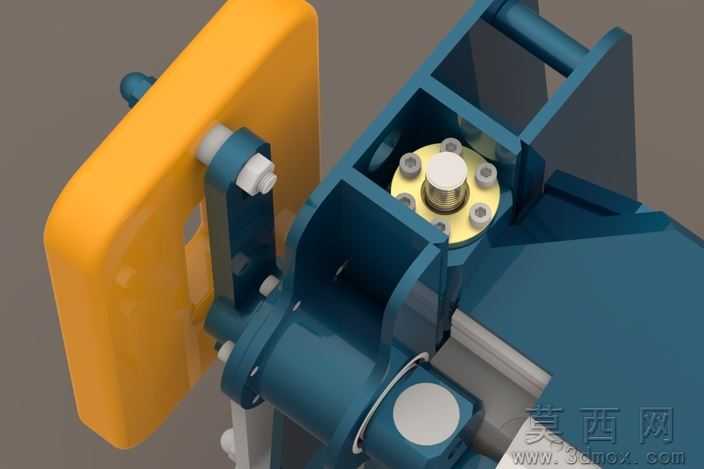

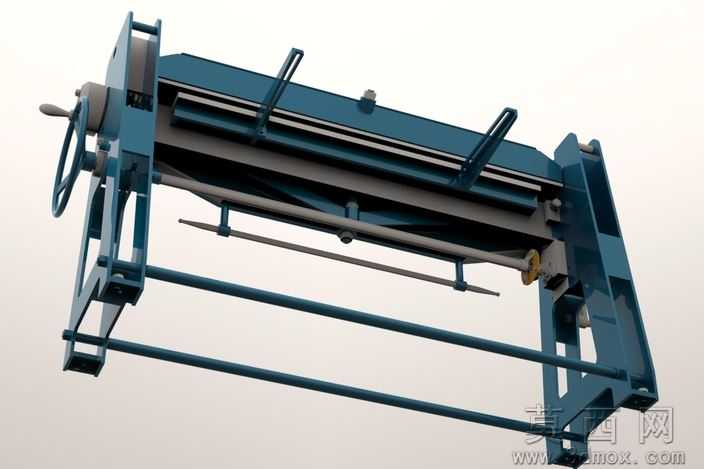

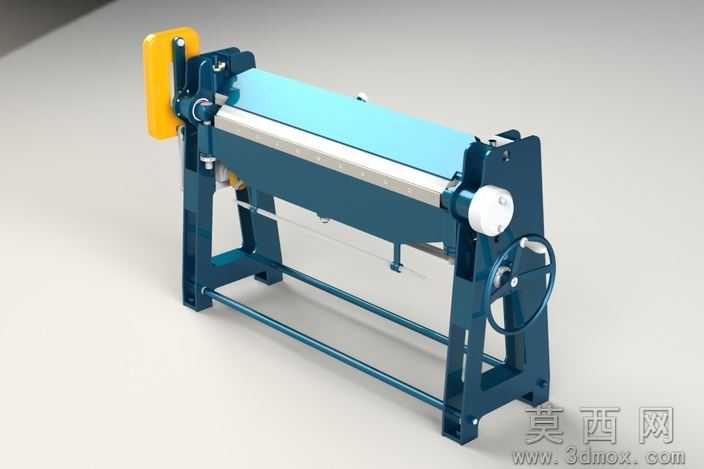

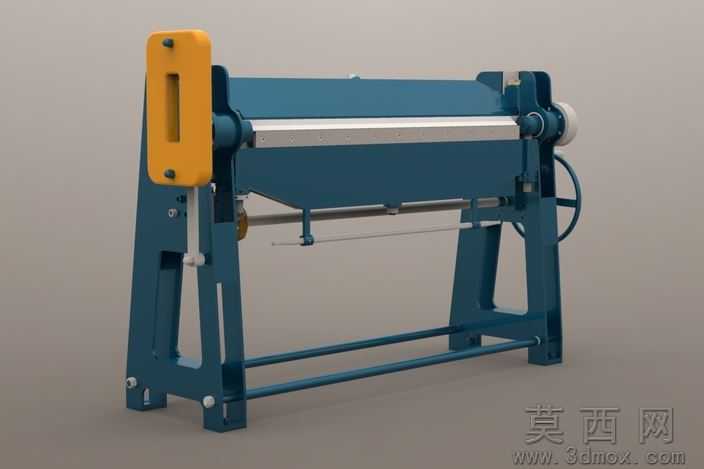

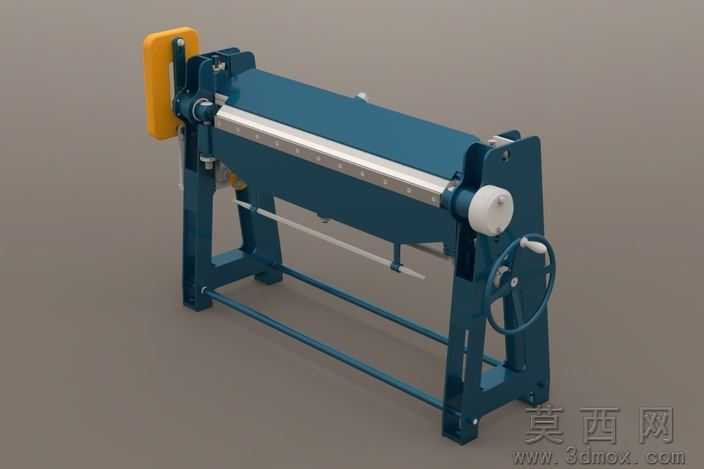

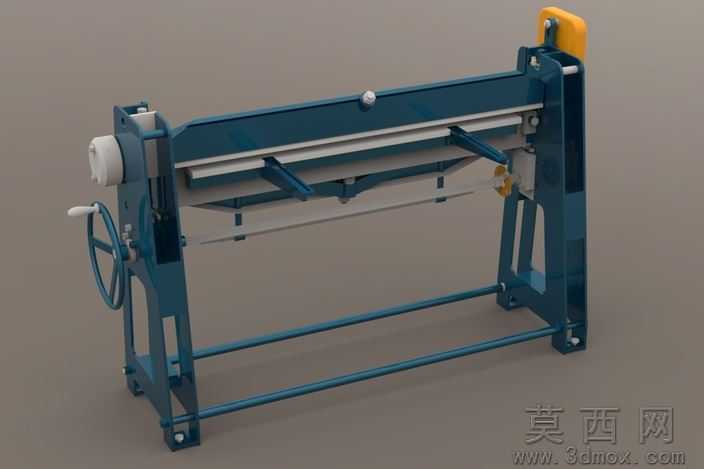

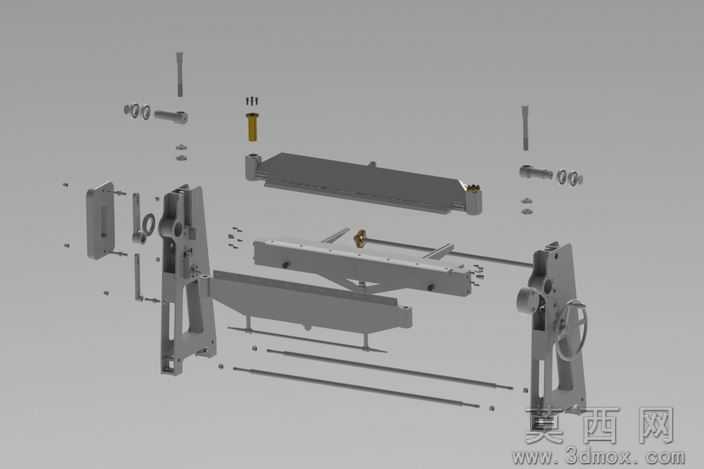

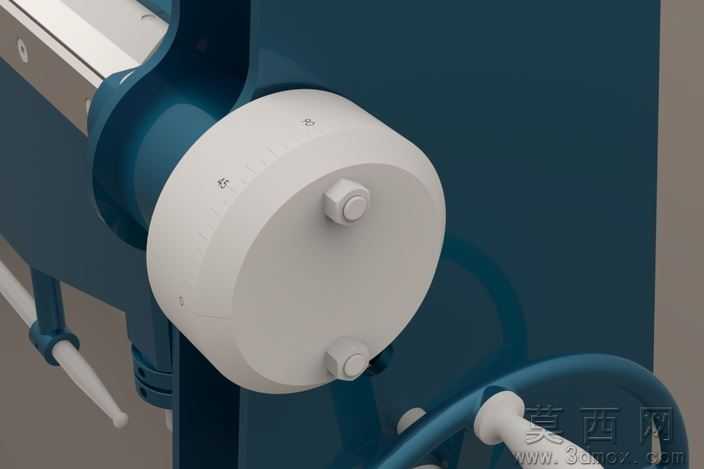

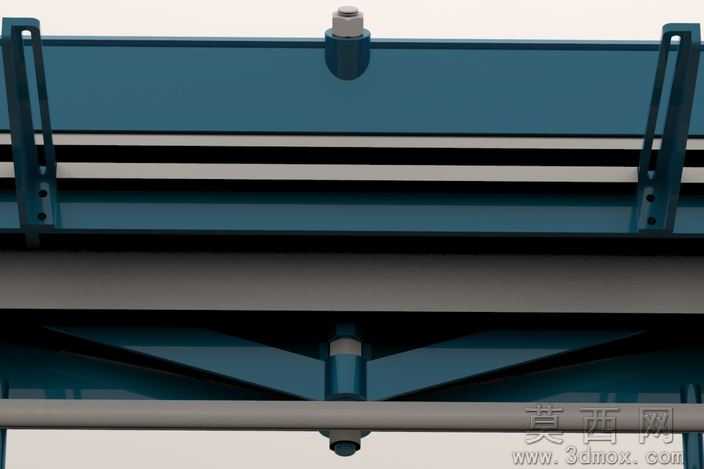

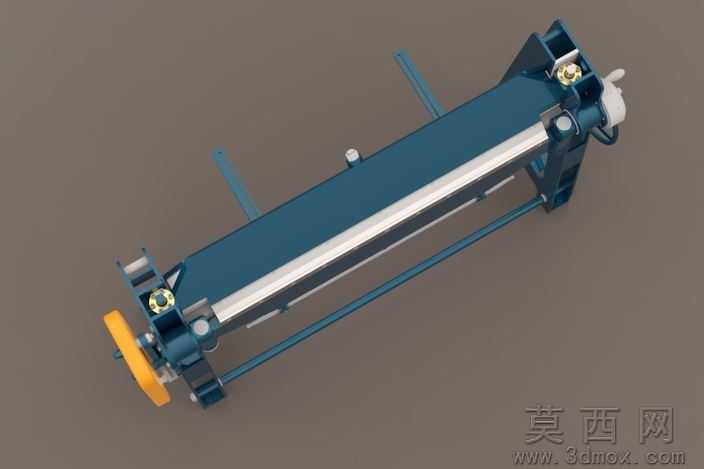

本金属板折边机模型采用全焊接结构设计思路完成整体建模,全程未使用铸造零件结构,建模阶段首先完成机架主体的型材框架搭建,按照钣金加工设备的承重需求确定各型钢构件的截面尺寸与连接位置,通过焊接约束模拟实际生产中的满焊连接工艺,逐一完成侧支架、上下横梁、底部连接撑杆的特征绘制,保证机架整体的结构强度与抗形变能力符合板材折边作业的受力要求。参数设计阶段围绕手动折边作业的操作逻辑,确定折边作业的有效幅宽、最大折弯板材厚度、翻板转动角度范围等核心参数,对侧边手轮传动结构、上压板锁紧机构、翻板铰接点位的尺寸进行匹配校核,保证各运动部件的行程无干涉,操作力传递顺畅,手动操作时的施力角度符合人体工程学要求。渲染材质阶段对不同部件进行区分赋值,机架主体采用深蓝色工业机床漆面材质,模拟实际设备的喷涂防锈工艺效果,侧边操作护罩采用醒目的工程黄色漆面材质,手轮、铰接销轴等运动部件采用金属镀铬材质,焊接位置做焊缝纹理细节处理,整体渲染效果还原工业设备的真实质感,清晰呈现各部件的结构边界。结构原理上,该设备通过手轮驱动调节上压板的压紧行程,将待加工金属板材放置于下工作台面后锁紧上压板固定板材,手动翻动折边翻板即可完成指定角度的板材折边作业,侧边设置的角度限位结构可保障折边角度的一致性,整体无复杂电控结构,纯机械传动的设计可靠性强,适合小型钣金加工场景的手动作业需求。软件兼容方面,模型提供SolidWorks原生格式文件,同时附带STEP、IGES等通用三维交互格式,可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑,不同软件环境下均可完成结构查看、参数修改、工程图导出等操作,无特征丢失或装配错位问题。研发教学应用层面,该模型可作为钣金加工设备结构设计的教学案例,帮助学习者理解全焊接机架的设计思路、手动折边设备的传动逻辑,也可作为小型钣金设备研发的参考原型,设计人员可在此基础上调整幅宽参数、增加气动压紧结构完成定制化折边设备的改型设计,同时也适合职业院校机械专业开展焊接结构设计、钣金工艺相关课程的实例演示使用。
- 全部评论(0)
- 模板大小 16.4 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorksOlder,效果图,STEP/IGES,其它,
- 软件分类 机床
