外转子无刷电机内部结构三维设计

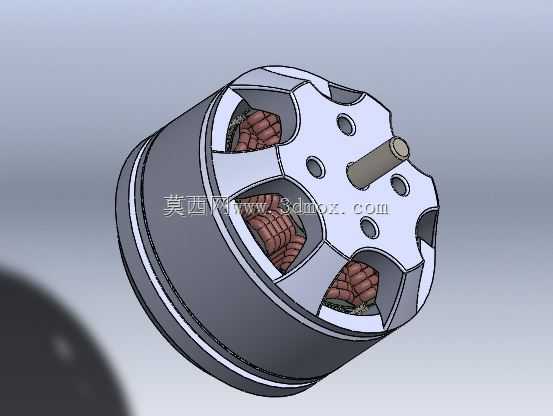

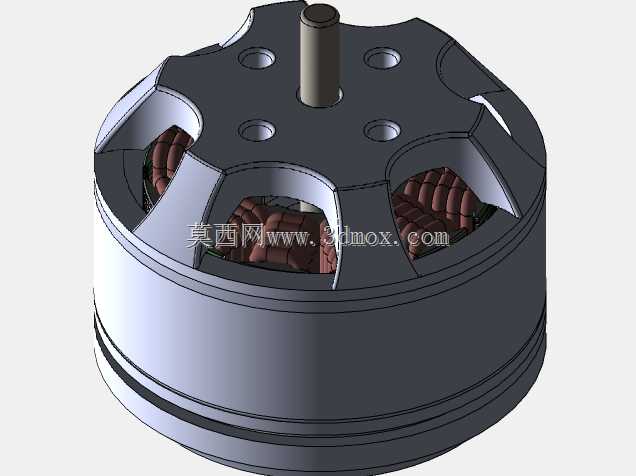

这款外转子结构的无刷电机，是当前小型动力驱动场景中应用极为广泛的核心动力部件，常见于多旋翼航拍无人机、桌面级高精度3D打印机传动模组、小型智能代步工具、航模飞行器以及低功率工业伺服驱动场景中，相较于传统有刷电机，它不存在碳刷磨损带来的寿命短板，运行时电磁干扰更低，能量转换效率更具优势，能够在长时间连续运行工况下保持稳定的动力输出。从结构设计来看，该模型完整还原了外转子无刷电机的核心组成部分，外部的杯型转子壳体采用导磁金属材质设计，内壁均匀贴合永磁磁钢，转动时可形成稳定的旋转磁场；中心位置的定子组件采用多槽式结构，槽内规整排布绕制完成的漆包线绕组，绕组排布经过槽满率优化，既保证了足够的导线截面积来承载工作电流，也预留了合理的散热间隙，避免高负载运行时热量堆积；中心伸出的输出轴采用高精度配合公差设计，与转子壳体刚性连接，可直接对外输出扭矩，轴体与定子基座之间预留了轴承安装位，能够有效降低转动过程中的摩擦阻力，保证运行平顺性。在安装边界设计上，定子基座端面上预留了多个均匀分布的安装通孔，孔位排布遵循通用小型电机的安装规范，可直接适配多数常规安装支架，不需要额外定制转接结构；整体径向尺寸紧凑，轴向长度较短，能够适配安装空间局促的轻量化设备场景，不会给搭载设备带来额外的空间负担。设计过程中重点考量了实际生产的装配可行性，各零部件之间的配合间隙都预留了合理的公差余量，既保证零部件组装时不会出现干涉问题，也能避免间隙过大导致的运行抖动问题；绕组端部的排布做了规整化处理，既不会剐蹭到转动的转子内壁，也能保证绕组绝缘层不会被结构棱角划伤，提升电机运行的可靠性。这类无刷电机在实际应用中，可通过搭配对应的电子调速器实现转速的精准调控，能够根据负载需求灵活调整输出功率，既可以满足低转速大扭矩的牵引需求，也能支撑高转速的动力输出需求，在民用消费级电子设备、小型工业自动化传动、智能硬件产品等领域都有极高的应用价值。
