IAEV2500航空涡扇发动机完整三维模型

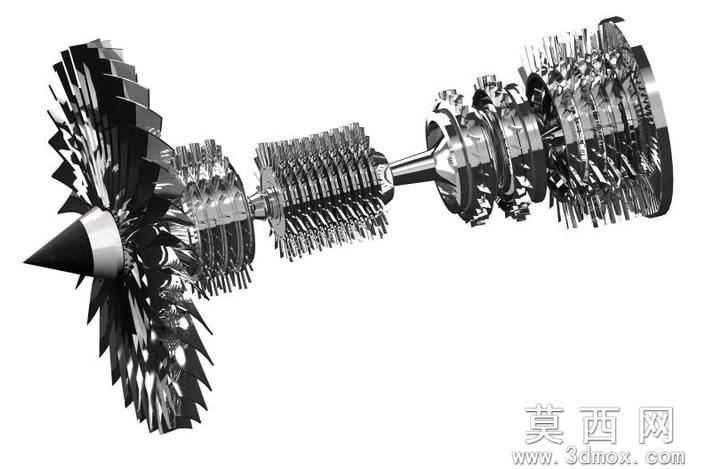

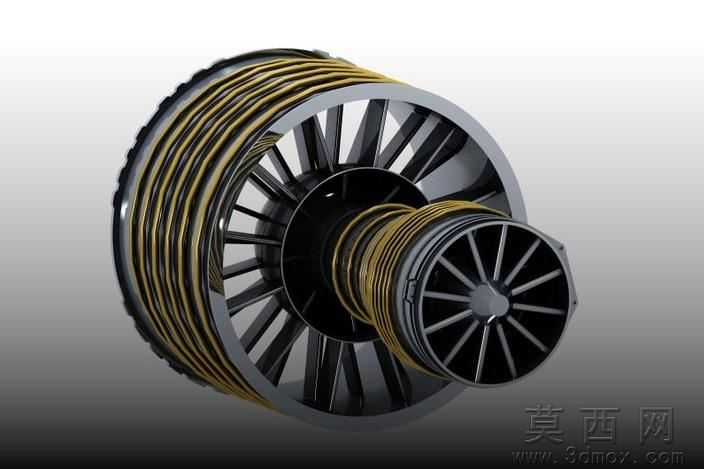

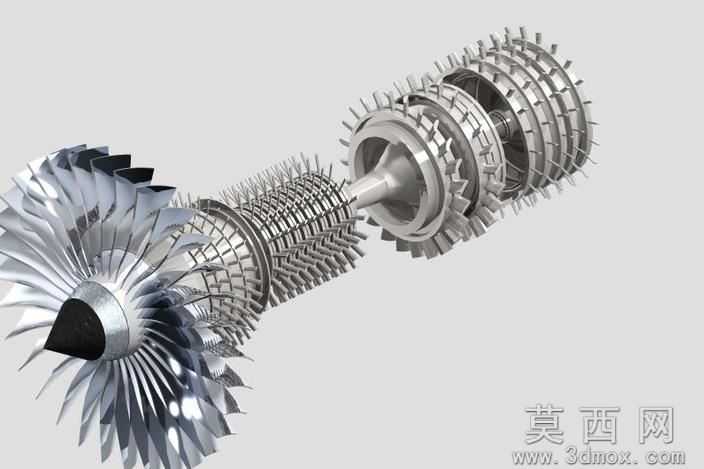

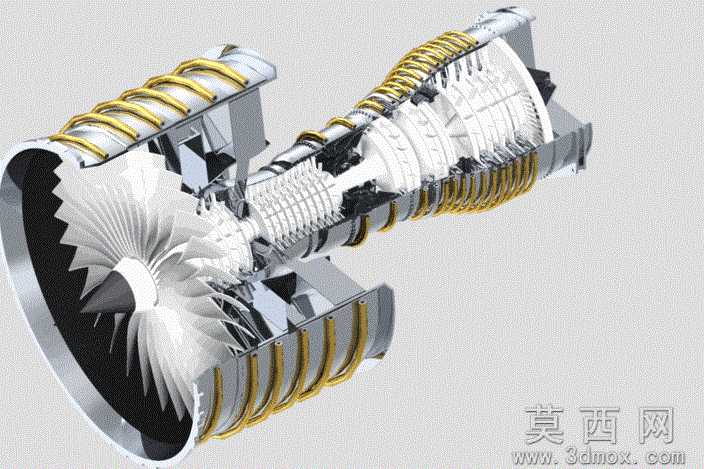

本模型为IAEV2500高涵道比涡扇航空发动机完整三维数模，建模阶段严格遵循该型发动机真实工程结构比例，从进气道前端的大尺寸风扇叶片开始，依次完成低压压气机、高压压气机、环形燃烧室、高压涡轮、低压涡轮、尾喷管等核心段的零件级建模，同时还原了外部管路、机匣包覆结构、支撑安装节等附属结构，每一处叶片叶型、机匣加强筋、管路排布都参考真实发动机的工程图纸参数搭建，整体装配层级清晰，无结构错面、干涉问题。参数设计上严格匹配V2500发动机的真实尺寸比例，风扇叶片数量、压气机级数、涡轮级数均与实机一致，各转动部件与静子部件的配合间隙按照航空发动机设计规范预留合理数值，可直接用于结构剖切展示、运动原理演示。渲染材质方面，风扇叶片采用哑光金属钛合金材质，压气机与涡轮叶片赋予高温合金的亮面金属质感，机匣结构做了复合材料与金属拼接的材质区分，外部管路采用黄铜色金属材质还原真实管路外观，整体渲染效果层次分明，可清晰区分不同功能的结构部件。结构原理上完整复现了该型双转子涡扇发动机的工作逻辑，外涵道与内涵道的流道结构完整，可清晰展示空气从进气道进入后，分路进入外涵道产生推力、进入内涵道经多级压气机压缩后在燃烧室与燃油混合燃烧，驱动高低压涡轮转动进而带动风扇与压气机工作的完整循环过程，各转子部件的同轴装配关系准确。软件兼容方面，模型提供STEP通用三维格式与IGES格式，可直接导入SolidWorks、UG NX、Pro/E、CATIA等主流三维机械设计软件打开编辑，无特征丢失问题，适配多数三维展示、工程仿真软件的读取需求。研发教学应用上，该模型可作为航空航天类专业的航空发动机结构课程教学教具，用于剖切展示内部结构、讲解涡扇发动机工作原理，也可作为航空动力相关研发项目的初始参考模型，用于发动机安装匹配、外围结构设计的参考，同时也可用于航空科普场景的三维展示内容制作，帮助受众直观理解大涵道比涡扇发动机的构造与工作逻辑。
