基于NACA2408翼型的木质机翼骨架结构

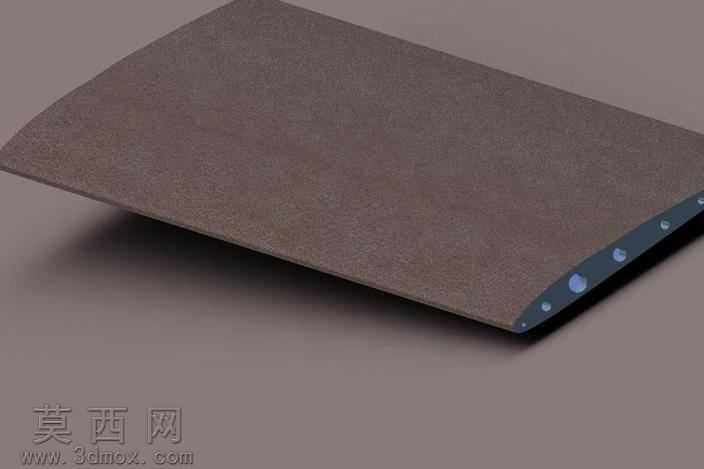

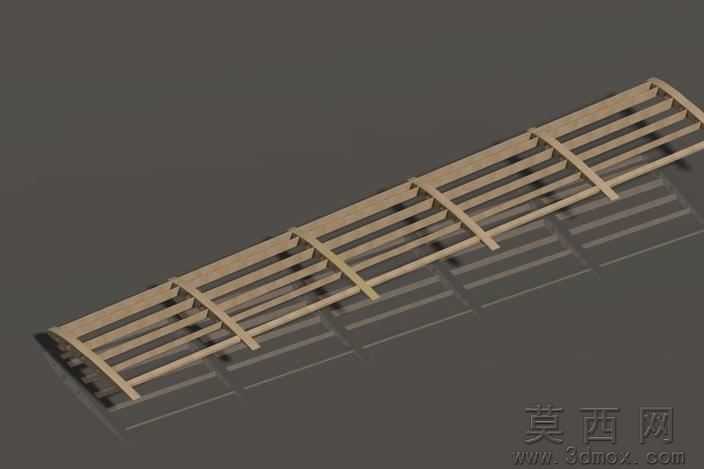

本作品围绕经典NACA2408低速翼型展开结构建模，首先在三维建模环境中导入翼型标准坐标点，通过样条曲线拟合生成精准的翼型轮廓曲线，严格保证翼型最大厚度位置、相对厚度、弯度参数符合NACA2408的气动设计标准，为后续结构搭建提供准确的外形基准。建模过程采用骨架式结构设计思路，沿机翼展向等间距布置翼肋构件，每个翼肋都严格贴合对应位置的翼型截面轮廓，保证组装后机翼整体气动外形的连续性与准确度；沿弦向布置多根平行翼梁作为主要承力构件，翼梁与翼肋之间采用卡槽式拼接结构，还原传统木质航模机翼的装配逻辑，既保证结构连接的稳固性，也还原了实物的装配工艺特点。材质设置上模拟轻木材料的视觉效果，赋予模型浅米黄色的哑光木质纹理，调整表面粗糙度参数还原木材的自然质感，没有添加多余的装饰材质，突出结构本身的构件组成与连接关系。渲染阶段采用柔和的漫反射光源，从斜上方投射光线形成自然的明暗层次，既清晰展现每根翼肋、翼梁的位置与形态，也通过柔和的阴影体现构件之间的空间位置关系，背景选用中性深灰色调，避免背景元素干扰结构本身的展示效果。设计过程中充分考虑了翼型结构的受力特点，翼梁沿展向贯通布置承担主要弯曲载荷，翼肋在维持翼型外形的同时将气动载荷传递到翼梁结构上，各构件的尺寸比例参考常规低速航模机翼的结构参数设定，整体模型结构清晰、构件完整，既可以作为航空翼型结构的教学展示模型，也可作为航模设计阶段的结构参考方案，直观展现NACA2408翼型从平面轮廓到立体骨架结构的转化过程，清晰呈现机翼内部的构件排布与连接逻辑。
