工业法兰连接式进料止回阀结构设计

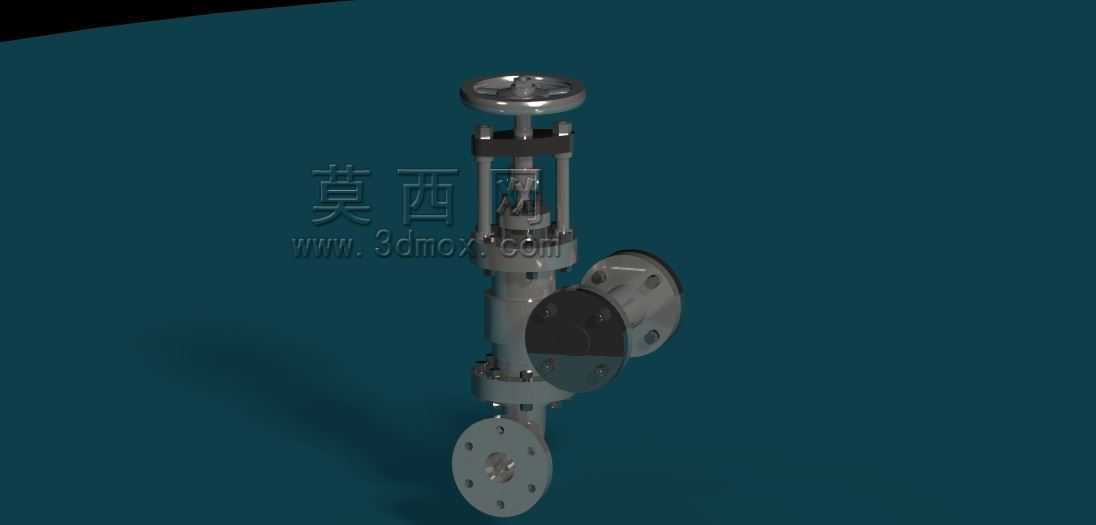

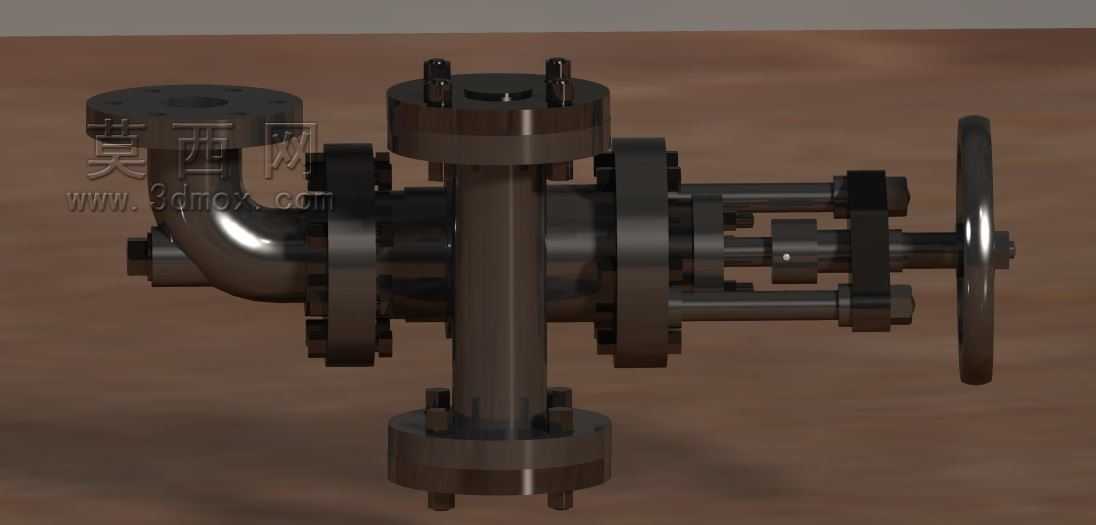

　　在石化、精细化工、食品制药等连续生产的流体输送管路系统中，进料止回阀是保障介质单向流动、避免管路串压、介质倒灌引发生产事故或原料污染的核心管路部件，常安装在泵出口、原料进料支管与主管道衔接位置、不同压力等级管路的连通节点处，承担着阻断反向流体、保护上游动力设备与工艺单元的作用。这款进料止回阀采用法兰连接结构，适配中高压工业管路的安装需求，整体结构采用直通加侧进料的流道布局，侧方90°弯管结构为进料端，直通段一端为手轮操作端，另一端为介质出料端，三个对外连接端均采用标准法兰接口，法兰端面加工有密封水线，可适配缠绕垫、金属环垫等多种密封件，满足不同温度、压力、腐蚀特性介质的密封要求。从结构设计逻辑来看，

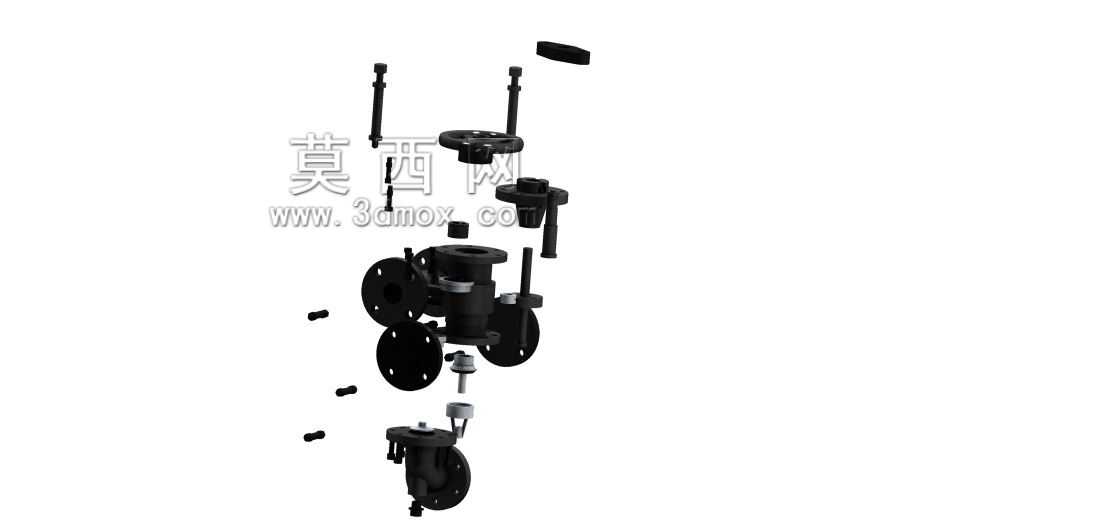

　　这款止回阀的核心启闭件采用升降式结构设计，阀瓣沿阀体内腔的导向轴做轴向升降运动，正向进料时，介质从侧方弯管进入阀腔，在介质压力作用下推动阀瓣克服弹簧预紧力与自身重力向出料端方向移动，阀瓣与阀座密封面脱离，流道导通，介质可顺利从出料端进入下游管路；当下游管路压力异常升高或上游动力设备停机出现反向压力时，阀瓣在反向介质压力与弹簧复位力的共同作用下快速回座，密封面紧密贴合，彻底阻断反向流道，避免下游介质倒灌入上游管路，防止原料污染、泵叶轮反转损坏等问题。手轮结构的设置并非用于调节介质流量，而是用于检修状态下的强制锁止，当需要对上游管路或设备进行检修时，可旋转手轮带动阀杆轴向进给，将阀瓣强制压在阀座密封面上，实现机械锁止，

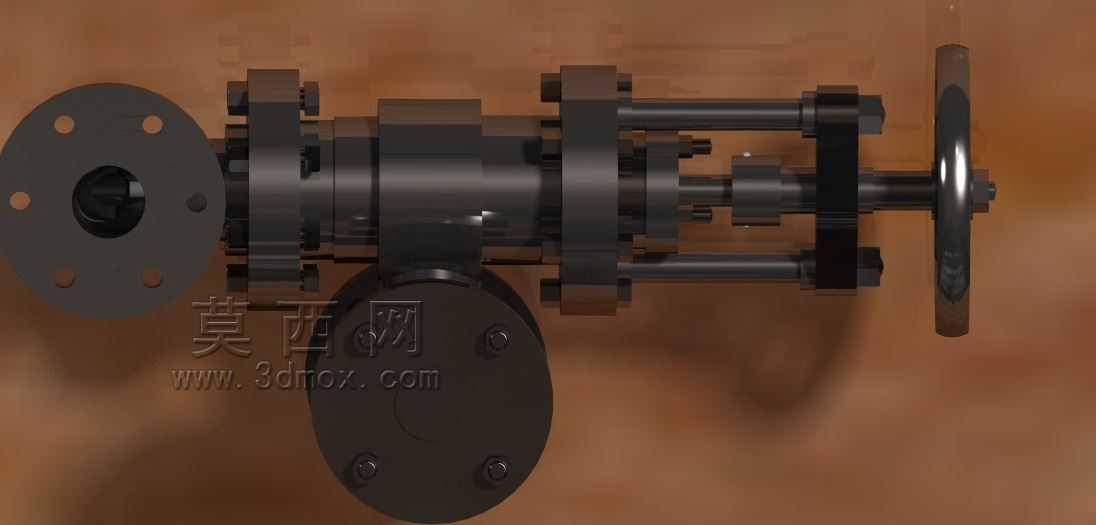

　　避免仅靠介质压力密封出现泄漏，保障检修作业安全，手轮与阀杆之间采用梯形螺纹传动，具备自锁特性，锁止状态下不会因介质压力波动出现松动。从安装边界来看，这款止回阀的三个法兰端面均设置有均匀分布的螺栓孔，安装时需注意介质流向标识，必须保证进料端与上游管路连通、出料端与下游管路连通，不可反向安装，否则会导致管路无法正常进料；安装前需确认法兰端面的平行度偏差不超过0.2mm，螺栓需采用对角预紧的方式逐步拧紧，避免法兰偏压导致密封失效，同时要预留足够的操作空间，保证手轮旋转操作时无遮挡，手轮操作端距离周边墙体或其他设备的净距不小于200mm，方便日常巡检与检修操作。在结构细节设计上，阀瓣与阀座的密封面采用堆焊硬质合金处理，

　　硬度可达HRC40以上，可耐受含固体颗粒介质的长期冲刷，降低密封面磨损导致的内漏风险；阀杆与阀盖之间采用填料密封结构，填料函内设置多层柔性石墨填料，通过填料压盖的螺栓调节压紧力，可在设备运行状态下在线处理外漏问题，无需停机拆解；中法兰连接位置采用双头螺柱紧固，适配中高压工况下的温度形变补偿，避免因温度变化导致的法兰密封失效；侧方进料弯管采用流线型流道设计，内壁做圆弧过渡处理，可有效降低介质流经时的局部阻力损失，减少湍流与冲蚀，提升阀门的使用寿命。在实际选型应用中，这款止回阀可适配水、油品、蒸汽、弱腐蚀性化工介质等多种流体，适用压力等级覆盖Class150到Class600，适用温度范围根据密封件与内件材质不同可覆盖-29℃到425℃，可满足多数常规工业管路的进料单向控制需求；建模过程中严格遵循管路附件设计规范，所有配合尺寸均按照公差要求做了间隙预留，阀瓣与导向轴的配合间隙控制在0.1-0.15mm之间，既保证阀瓣升降动作顺畅无卡滞，又避免间隙过大导致阀瓣偏斜、密封面贴合不严的问题；弹簧的预紧力经过精准计算，保证正向开启压力在0.03-0.05MPa之间，不会因开启压力过高导致上游进料阻力过大，也不会因预紧力不足导致低压反向工况下密封不严。
