120mm薄型PWM机箱CPU散热风扇结构设计

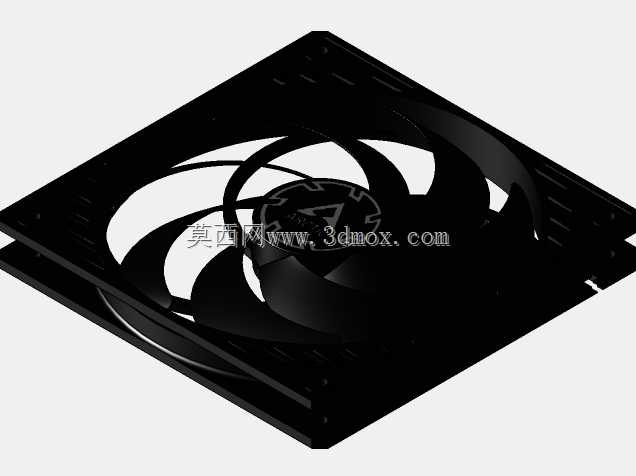

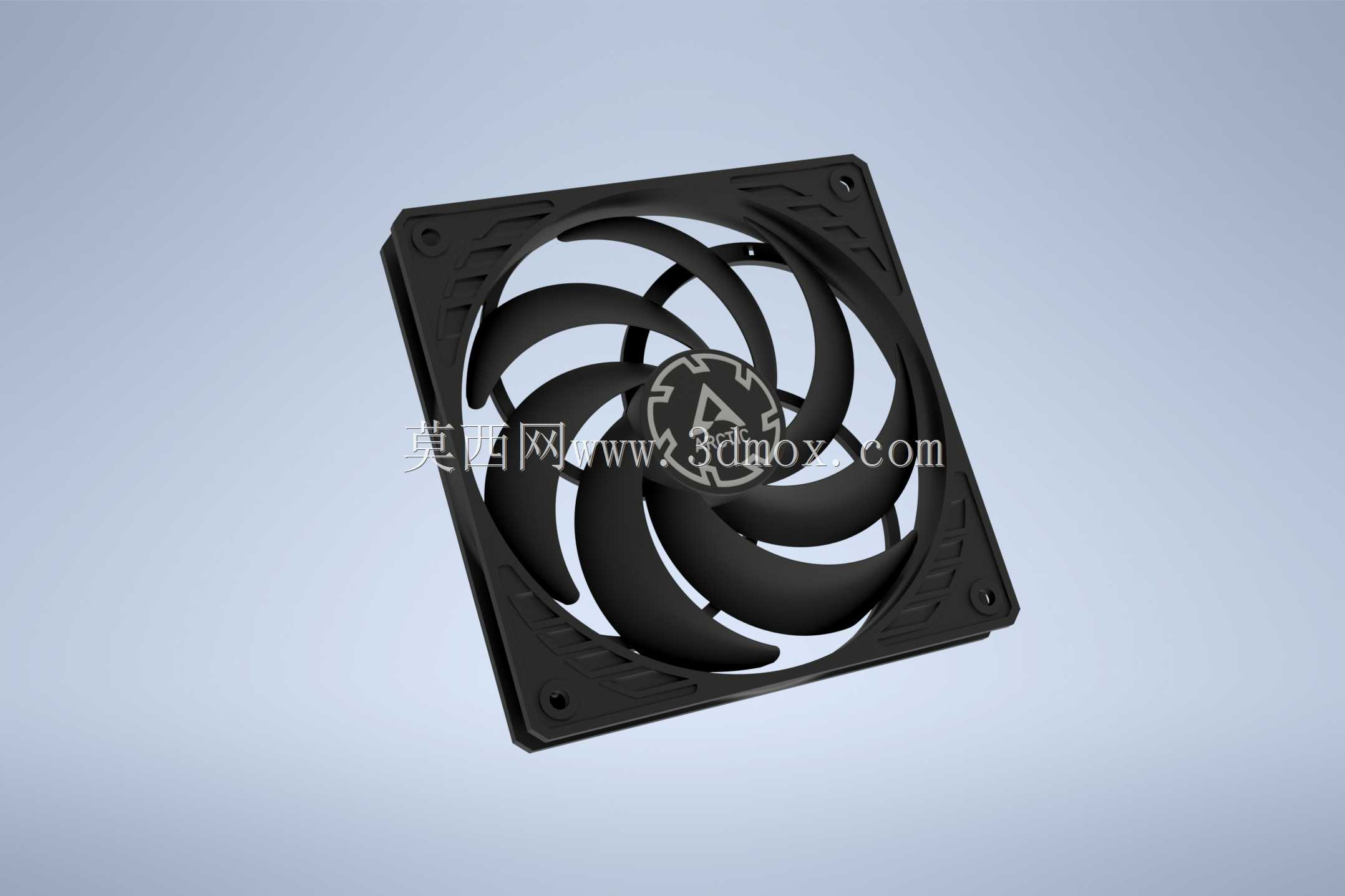

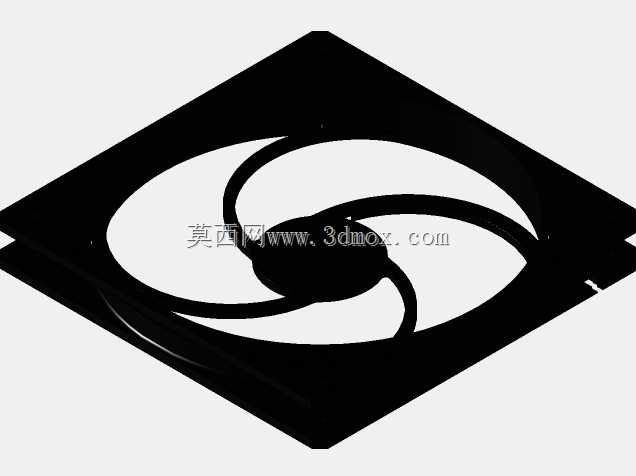

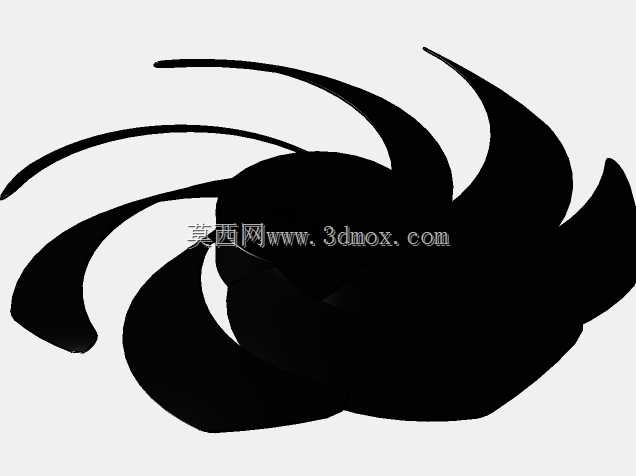

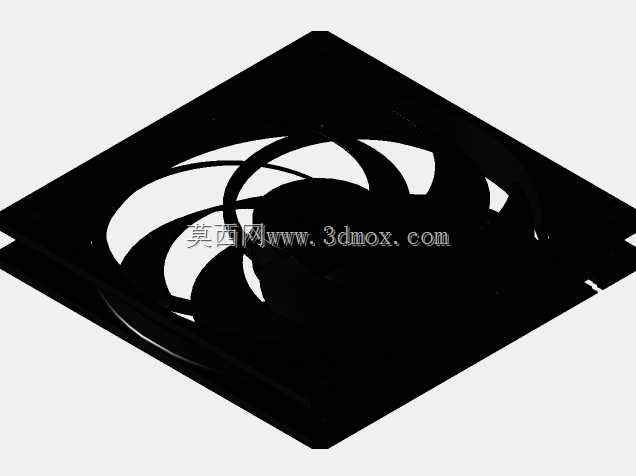

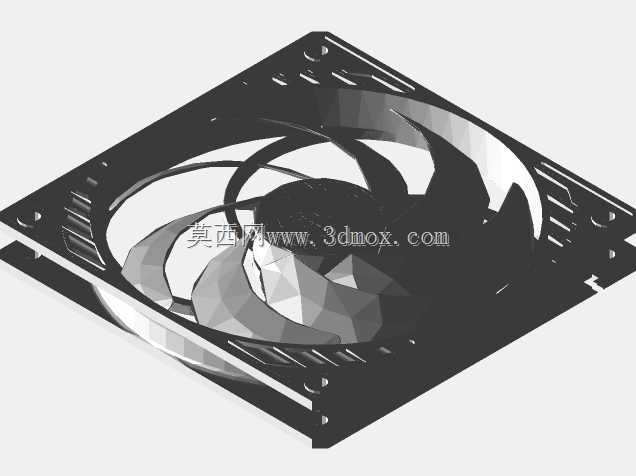

这款120mm规格的薄型散热风扇，主要面向紧凑型电脑装机、ITX小机箱搭建、下压式CPU散热器改装、高密度服务器风道组建等对安装厚度有严格限制的散热场景，能够在狭窄的安装空间内完成定向空气导流，带走CPU、供电模块、内存颗粒等发热元件工作时产生的积热，避免硬件因长时间高温运行出现降频、寿命折损等问题。和常规厚度的120mm风扇不同，这款薄型风扇在设计阶段就严格控制了轴向厚度，整体外框采用120mm*120mm的标准正方形安装孔位，孔距完全符合行业通用的机箱风扇安装规范，不需要额外改装打孔就能适配绝大多数支持120mm风扇的安装位，同时压缩后的轴向厚度能够避开 tall 内存马甲、CPU供电散热片、机箱侧盖等容易产生安装干涉的部件，解决小机箱内部空间局促的安装痛点。在扇叶设计上，这款风扇采用了大弧度曲面叶型设计，每一片扇叶的进风侧做了切角优化，能够在较低的转速下切割更多空气，在保证基础风量的同时降低扇叶切割空气产生的紊流噪音，扇叶中心的轮毂做了同心圆导流造型，能够减少中心区域的气流乱流，让吹出的风柱更集中，提升正对发热源时的散热效率。外框部分采用了加强筋一体式结构，四个边角预留了减震胶钉的安装槽位，安装后能够缓冲扇叶高速转动产生的微幅震动，避免震动传递到机箱钣金产生共振噪音，外框的四个边角做了圆角过渡处理，安装时不会划伤机箱漆面或者安装人员的手部。在实际使用场景中，这款风扇既可以单独安装在机箱的进风、排风位组建整机风道，也可以搭配薄型冷排组成一体式水冷的散热端，还可以直接固定在下压式CPU散热器的鳍片上替换原装厚风扇，进一步压缩散热器整体高度，适配更多限高严格的小机箱产品。设计过程中充分考虑了消费级电子配件的安装兼容性，所有安装尺寸都做了公差冗余设计，避免不同厂商生产的机箱、散热器存在尺寸公差导致无法安装的问题，扇叶的动平衡在设计阶段就做了仿真优化，减少高速转动时的偏心震动，延长风扇轴承的使用寿命。
