技嘉B450iProWifiITX主板结构

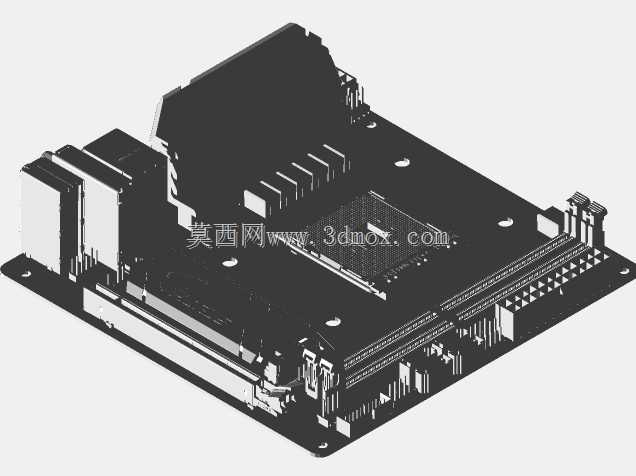

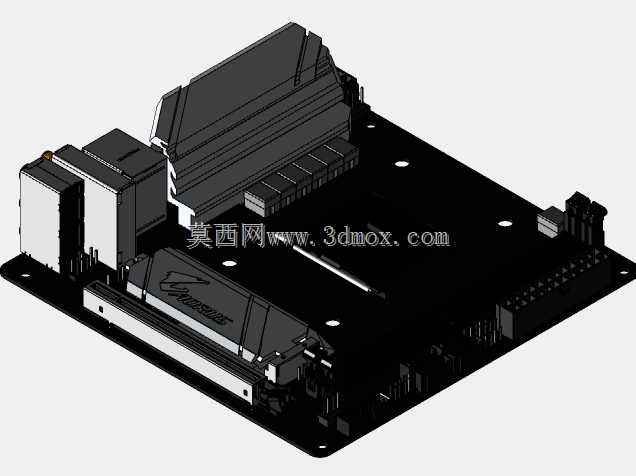

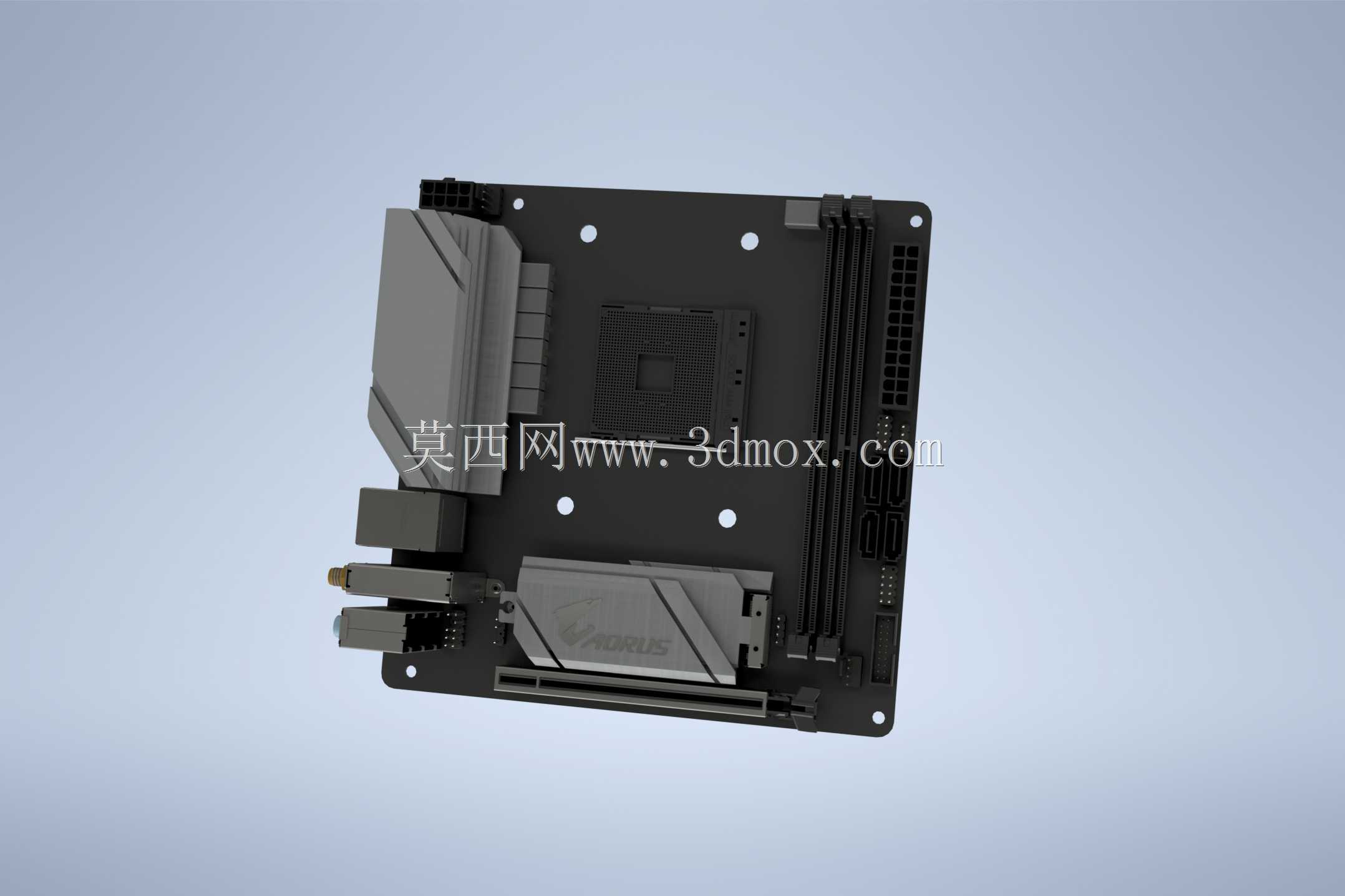

这块ITX主板的三维结构适合在紧凑型计算平台、桌面迷你主机、工业控制终端、嵌入式机柜以及小型工作站方案中进行空间校核。实际选型时，结构工程师最先关注的不是宣传参数，而是板边接口、散热片高度、内存插槽 clearance、显卡或扩展卡占用范围，以及机箱铜柱位置是否与板孔完全重合。模型把这些容易被忽略的边界关系表达得比较直接：CPU区域位于板身中部偏上，供电散热块向左侧和下方形成实体遮挡，内存插槽贴近板边，SATA与针脚接插件分布在前缘和侧缘，后部I/O接口则决定了机箱挡板开孔与外部线缆弯折半径。

从设计思路看，Mini-ITX板型必须在170mm见方的面积内完成供电、存储、网络、音频和扩展接口布置，因此每一处接插件都带有明显的空间妥协。24Pin主供电与CPU供电位置若靠近边缘，会影响理线和侧板闭合；M.2区域若布置在背面，则要核对支撑柱、壳体凸包和导热垫厚度；前置USB、音频、风扇插针集中在下沿时，线束走向会与硬盘架或冷排发生干涉。该模型能够帮助设计者在投入打样前，把主板放入机箱骨架中旋转检查，确认散热器限高、电源长度、显卡厚度与侧板之间的真实剩余量。

外形尺寸方面，ITX主板的安装基准通常是四角固定孔和后部I/O挡片，板体本身接近正方形，但接插件和散热装甲会突破平面轮廓。上部供电散热片的高度直接关系到下压式风冷或薄型水冷的兼容性；右侧内存插槽在装入高马甲条后，可能与顶部风扇或冷排管路冲突；PCIe插槽位于板边，扩展卡固定端需要与机箱托架对齐，若卡体过厚，还会挤占下方2.5英寸硬盘位。后部接口区域的金属挡板、网线接口、USB接口和无线天线端子都应作为实体参与装配，而不是只在二维图纸上估算。

在设备实际用途上，这类主板承担处理器供电、内存通道、存储连接、网络通信和外设扩展等核心功能。三维建模时，将CPU插座、电感、电容、插槽、散热片和I/O接口分层表达，有利于检查热流通道与装配顺序。例如供电散热块不仅是外观件，还会影响气流从机箱前部进入后能否掠过发热区域；无线模块外置天线位置若靠近金属侧板，信号和线缆插拔都会受限。对于结构设计人员来说，这类模型的价值在于把主板从平面规格转化为可测量的空间实体，使机箱内部的避让、固定、走线和散热组织更接近真实装配状态。
